立式常压1立方不锈钢储料罐体

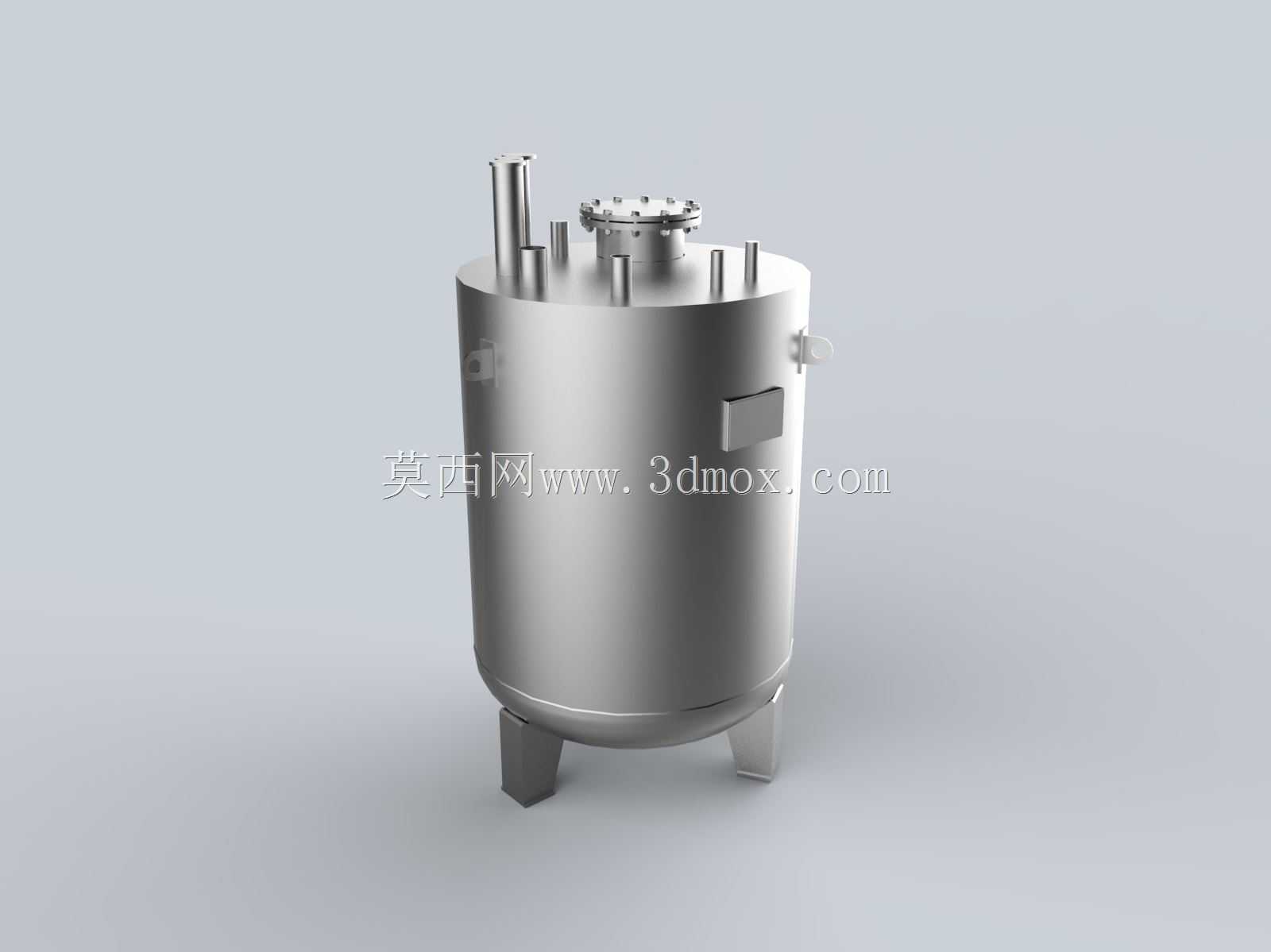

这款1立方容积的立式储罐，在精细化工、食品配料、小型水处理药剂存储场景中适配性极强，尤其适合车间内小批量液态物料的中转暂存，也可作为小型反应工序的前置缓存容器使用。罐体整体采用立式支腿支撑结构，三个均布的支腿直接焊接在罐体下封头位置，无需额外做混凝土预埋基础，只要车间地面平整度满足每米偏差不超3mm的要求，就能直接就位安装，支腿预留的地脚螺栓孔可适配M16规格的膨胀螺栓固定，安装时罐体中心距周边设备的操作净距建议留足600mm，方便日常巡检和阀门操作。

设计上罐体主体采用等直径圆筒结构，上下封头为标准椭圆封头，相比平封头结构承压稳定性更好，即使偶尔出现0.1MPa以内的瞬时憋压工况，也不会出现罐体变形问题。罐顶预留了多个不同规格的工艺接口，居中位置的大口径法兰是检修人孔，日常清罐、内部检查时可以拆开进入，周边分布的小口径接口分别对应进料口、排气口、液位计安装口、备用口，不同接口的法兰压力等级统一为PN10，方便现场配管时直接采购标准件对接，不用单独定制非标法兰。罐体侧面预留的侧装接口可适配液位变送器或者取样阀，操作人员不用登高就能完成物料取样和液位查看，下封头最低位置设置了排净口，检修或者换料时可以把罐内残留物料完全排尽，不存在积液死角。

罐体侧壁焊接的板式支座是用来安装爬梯或者操作平台连接件的，现场如果需要加装罐顶操作护栏，可以直接在这个位置固定连接件，不用额外在罐体上焊接破坏防腐层。整体外形的最大外径控制在1100mm以内，总高度不含顶部接口约1800mm，能顺利通过常规车间的2米宽通道门，进场安装时不需要拆解罐体，整体吊装就位即可。建模时所有焊接位置都做了焊缝收边处理，支腿和罐体连接位置做了加强筋补强，满装液态物料时的支腿承重经过核算，单支腿承重不超1.2吨，完全满足满料静置的载荷要求，罐壁厚度按照常压容器标准选取，日常存储常温、无强腐蚀性的液态物料时，使用寿命能达到十年以上。
