工业级压缩模组标准铰链铝底座结构

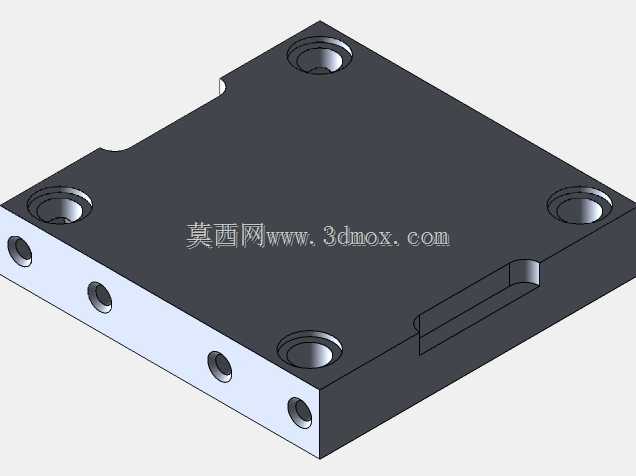

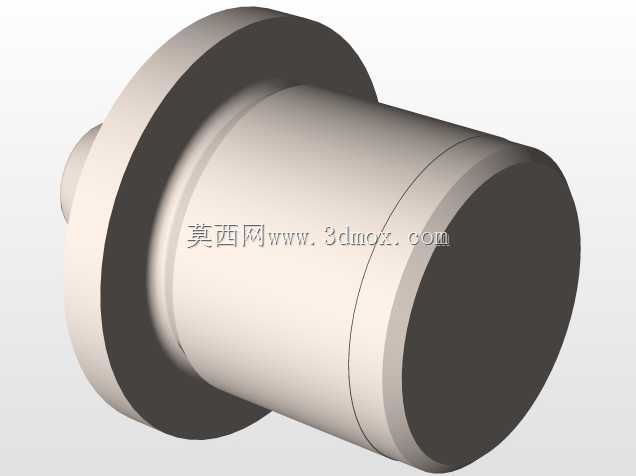

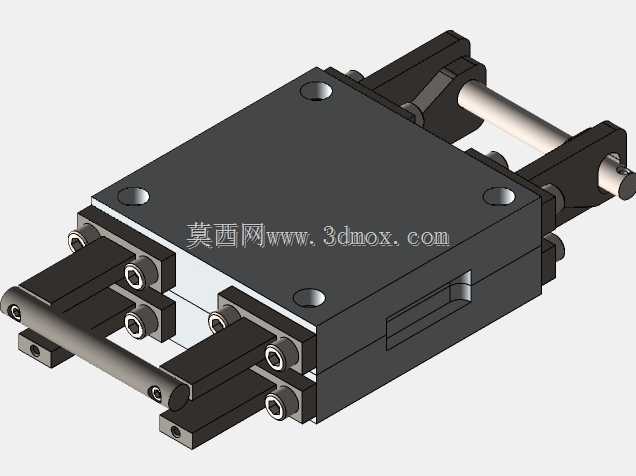

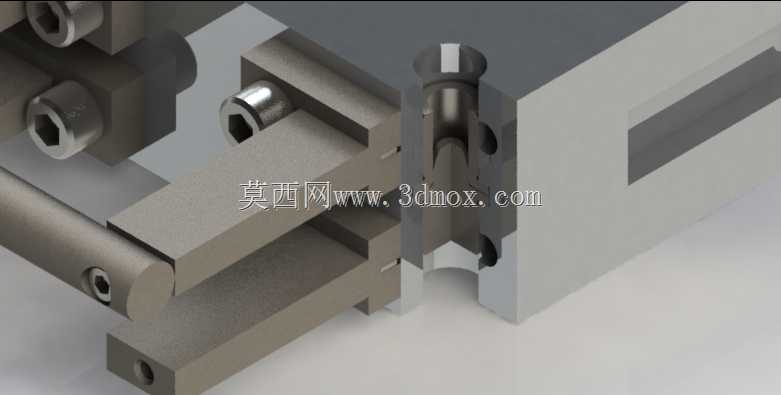

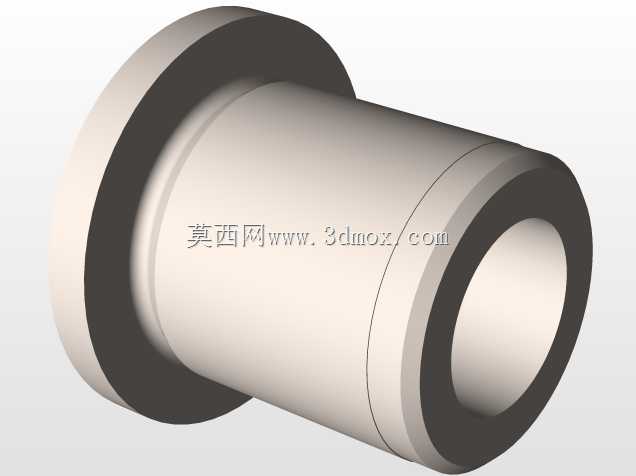

这套压缩模组结构常应用在需要精准对位压合的工装工位上，比如消费电子小件组装、线束端子压接、小型密封件压装这类对压合行程精度、对位一致性要求较高的场景，整套组件靠标准铰链实现开合动作的导向，铝底座作为承载基准承担全部压合反力，不会因为长期往复受力出现基座形变偏移。从结构设计逻辑来看，整套组件没有采用复杂的定制加工件，核心铰接位置选用标准铰链，一方面能降低单件加工的成本，另一方面标准件的铰接间隙一致性可控，后期维护更换不需要反复配磨修配，直接替换同规格标准件就能恢复原有装配精度。衬套嵌入在铰接孔位内部，避免铰链销轴和铝基座直接接触产生磨粒磨损，长期往复开合动作下，磨损只发生在可更换的衬套上，大幅延长基座本体的使用寿命。销类零件承担横向限位和行程止挡的作用，在压合行程到达设定位置时，销件配合前端的子弹头结构完成精准对位，子弹头的导向锥面能自动修正上下模之间的微小错位，避免硬对位造成的零件磕碰压伤。铝底座采用整块铝合金铣削加工，安装面预留了标准的沉头安装孔位，安装边界可以适配多数通用工装台的T型槽间距，不需要额外做转接板就能直接固定在现有工作台面上，底座的厚度经过受力校核，在常规10kN以内的压合力作用下，安装面的平面度变形量控制在0.02mm以内，能满足多数精密压装工位的平面度要求。整套结构的开合动作靠铰接副实现，没有多余的传动链路，动作响应速度快，铰接位置预留了润滑脂注油通道，日常维护只需要定期注入润滑脂就能保证铰接动作顺畅，不会出现卡滞顿挫的问题。前端的压合工作面做了可拆卸设计，可以根据不同压合产品的外形更换对应的压头，不需要改动整套基座和铰链结构，就能适配不同规格产品的压装需求，大幅提升整套模组的通用适配性。结构上所有外露的紧固件都采用内六角圆柱头螺钉，沉头安装后螺钉头不会突出结构表面，避免动作过程中出现剐蹭干涉，各运动部件之间预留了合理的安全间隙，即使在长期运行出现轻微磨损的情况下，也不会出现运动卡阻的问题。
