双板导柱式步进电机安装传动模组

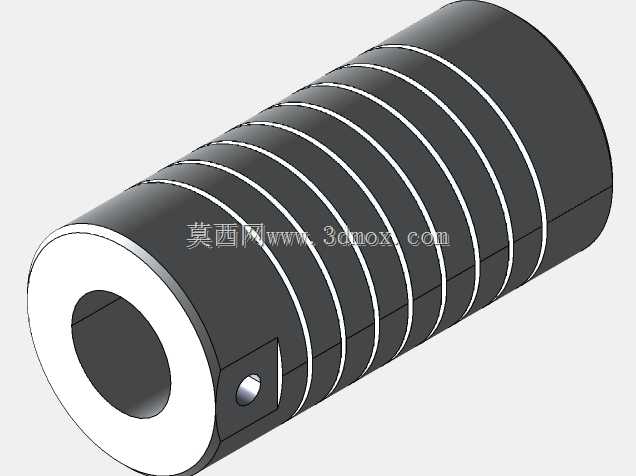

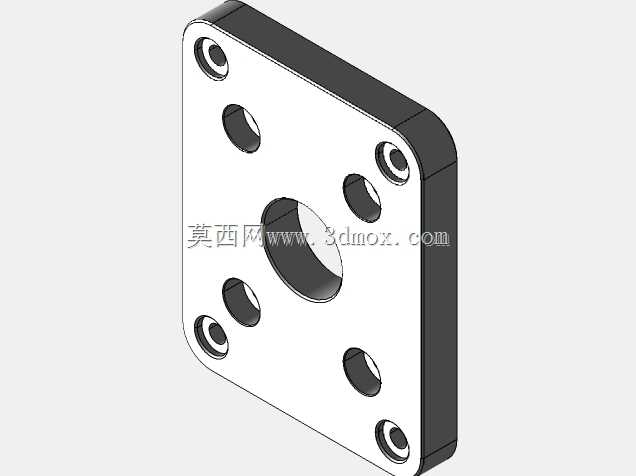

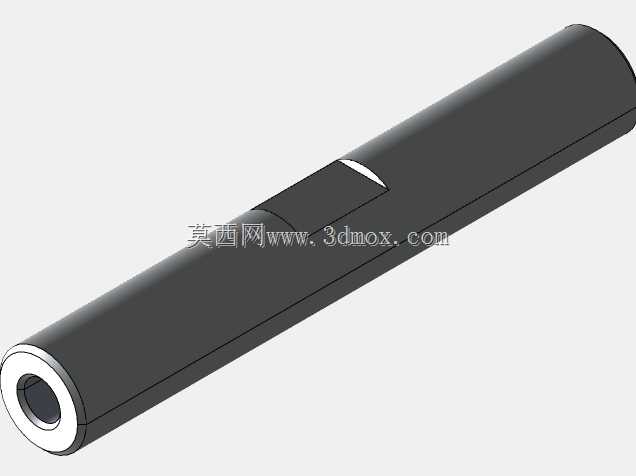

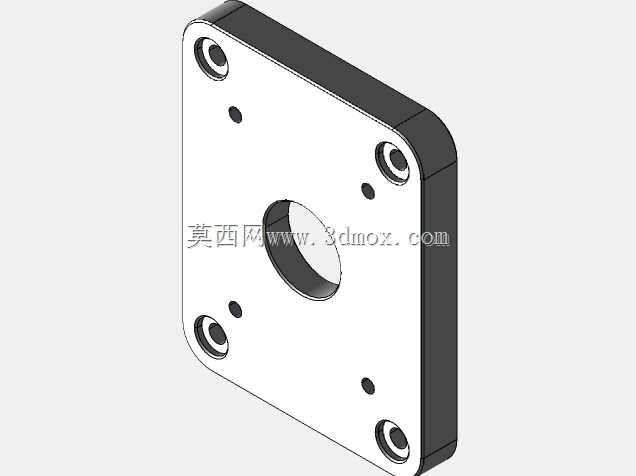

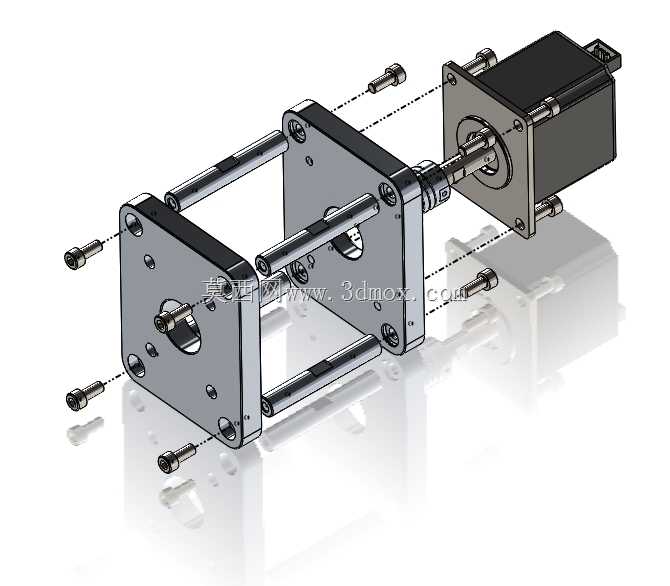

这套传动安装结构常见于小型自动化设备的直线进给工位，比如桌面式点胶设备的Z轴升降单元、小型检测设备的探针推送机构、非标实验装置的位移调节模块，这类场景对安装空间占用敏感，同时需要稳定的动力输出与精准的运动导向，不需要大负载的重型导轨配置，用双导柱搭配安装板的结构就能满足使用需求。从结构设计来看，整套组件采用两块平行安装板作为承载基体，四根光轴导柱贯穿两块板的对应安装孔，通过板件上的紧定螺钉或者轴端挡圈实现导柱的轴向固定，导柱同时承担导向与支撑双重作用，省去了额外的导轨安装座，大幅压缩了整体结构的径向尺寸。靠近动力端的安装板预留了步进电机的安装止口与螺丝孔位，电机输出轴穿过板件中心孔后，通过联轴器与前端的执行轴连接，执行轴从另一块安装板的中心轴孔穿出，轴孔内可根据需求加装铜套或者直线轴承，降低运动过程中的摩擦阻力，保证传动的同轴度。设计过程中需要重点控制两块安装板的平行度公差，导柱安装孔的位置度公差需要控制在0.02mm以内，避免导柱安装后出现别劲、卡滞的问题，电机安装止口与中心轴孔的同轴度也要匹配对应步进电机的安装标准，保证电机输出轴与执行轴的同轴度，减少联轴器的偏载磨损。安装边界方面，整套结构的外形呈长方体布局，电机端的安装板尺寸略大于前端安装板，预留了电机固定螺丝的操作空间，导柱的长度可以根据实际行程需求调整，不需要改动板件的其他安装尺寸，适配不同行程的使用场景。前端安装板上预留了多个螺纹安装孔，可以直接固定执行末端的夹具、探针或者压头，不需要额外加装转接板，减少了装配环节的累积误差。实际使用时，这套结构可以直接通过安装板上的沉头孔固定在设备的基板上，动力端接入步进驱动器的脉冲信号就能实现精准的直线位移输出，导柱表面做了硬化处理，耐磨性能优异，长期往复运动也不会出现明显的磨损间隙，适合轻载、高频往复的运动工况。结构上没有冗余的零件，所有零件都采用常见的标准件加工，加工成本低，装配流程简单，维修更换零件时不需要复杂的专用工具，日常维护只需要定期在导柱表面涂抹润滑脂，就能保证运动的顺畅性。
