中空三爪动力卡盘精密夹持结构

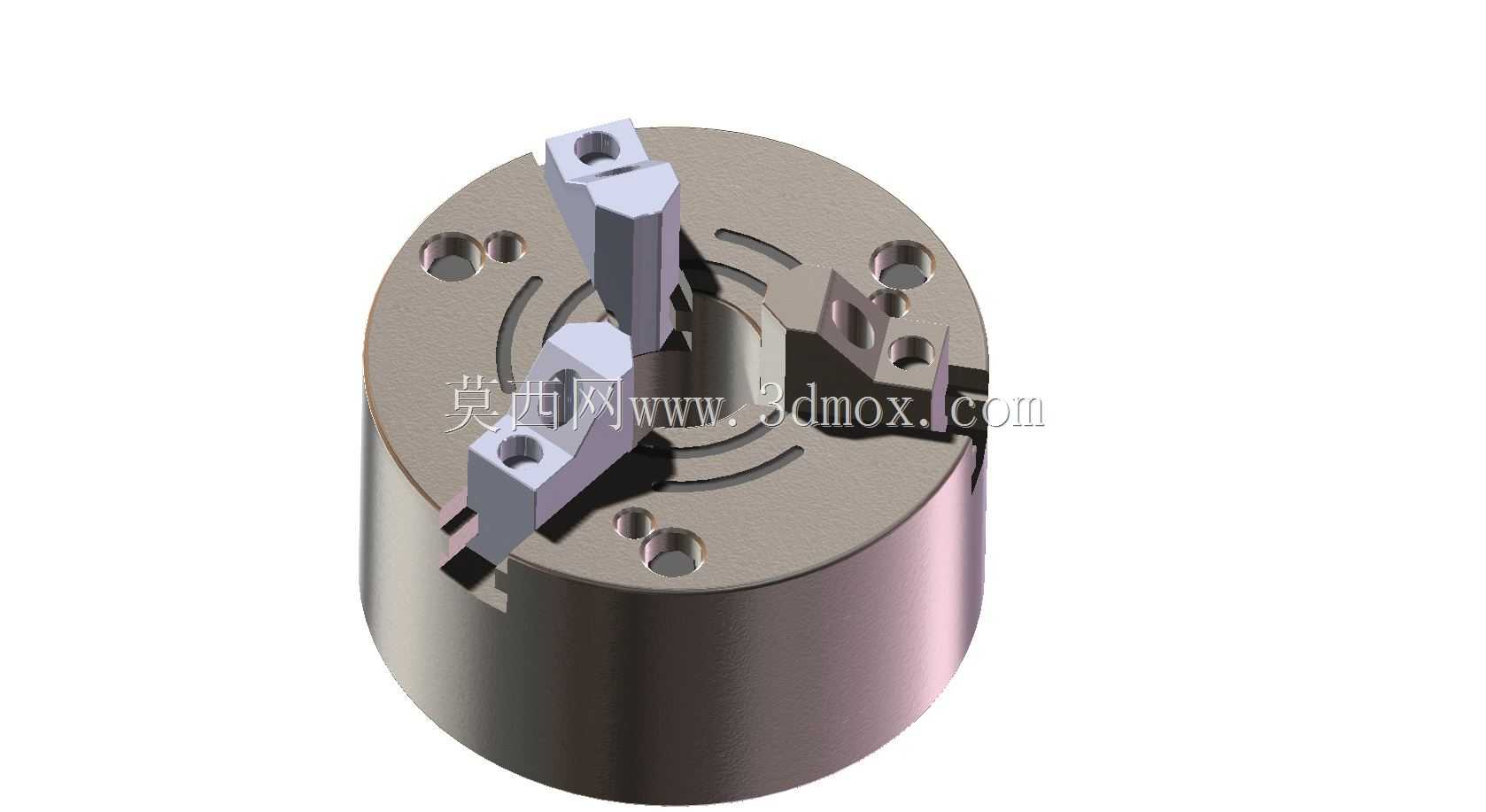

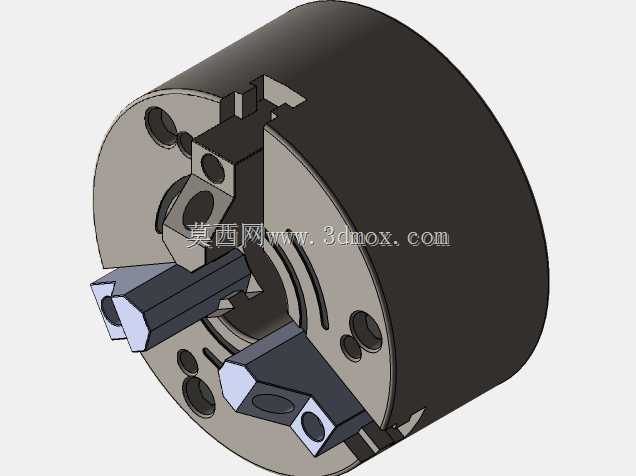

这款中空结构的三爪动力卡盘，是数控车床、回转类加工设备上核心的工件夹持执行部件，日常在轴类、盘类零件的车削、磨削加工场景中承担工件定位与夹紧功能，适配常规卧式数控车床、内圆磨床、回转检测工作台等设备的主轴端安装。从结构设计来看，卡盘主体采用圆柱形本体设计，底部设置标准的主轴连接法兰安装位，本体圆周方向均匀分布三个可同步径向移动的卡爪安装滑座，卡爪采用分体式可拆结构，可根据加工工件的直径范围更换不同行程的软爪或硬爪，适配不同装夹需求。中空的中心通孔设计是这类卡盘的核心优势，可允许长轴类工件穿过卡盘中心，完成长料的连续加工，也能兼容主轴后端的送料机构穿过，适配自动化上下料的加工产线需求。卡爪的驱动采用内置式斜楔传动结构，三个卡爪的同步移动精度控制在0.02mm以内，可保证装夹后工件的回转同轴度，减少加工过程中的振颤问题。本体上预留的多个安装定位孔，既用于卡盘本体与主轴法兰的锁紧固定，也可作为卡爪行程调整的基准定位点，安装时需保证卡盘端面与主轴轴线的垂直度误差不超过0.01mm，避免装夹偏心带来的加工精度损失。从安装边界来看，卡盘本体外径适配常规6寸、8寸规格的车床主轴安装尺寸，中心通孔直径可满足直径40mm以内的棒料穿过，卡爪的单边行程可覆盖直径20mm到200mm范围的工件装夹，夹紧力可通过配套的回转气缸或液压缸进行压力调节，针对薄壁类零件加工时可降低夹紧压力避免工件变形，针对重型切削场景可提升夹紧压力防止工件打滑。这类卡盘的日常使用中，需定期对滑座导轨面加注润滑脂，清理加工过程中进入滑座缝隙的切屑，避免卡爪移动卡滞影响装夹精度，卡爪的拆装需做标记，重新安装后需进行卡爪自镗工序，保证夹持面的回转精度。在自动化加工单元中，这类中空卡盘可搭配送料机、接料器实现无人化加工，相比手动卡盘装夹效率提升60%以上，同时夹紧力的稳定性远高于手动卡盘，可避免人工装夹时夹紧力不一致带来的加工质量波动。
