工业输送线用T型开槽铝导轨结构

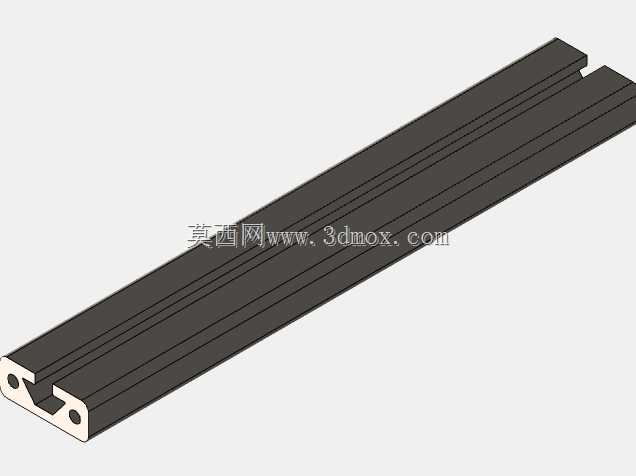

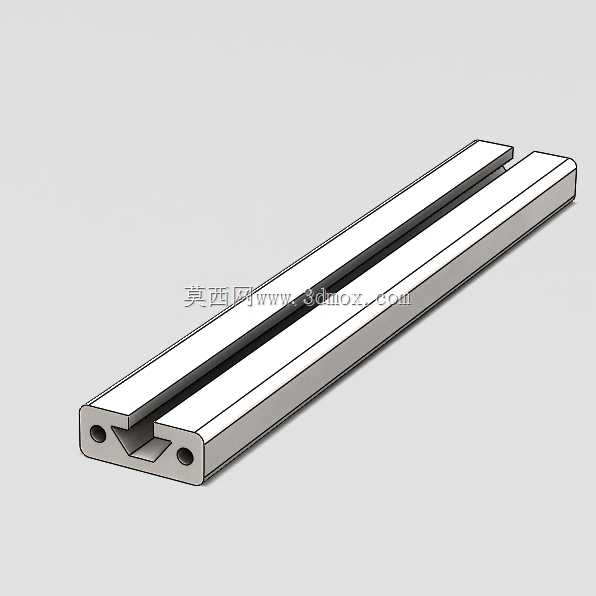

这款T型开槽铝导轨，是自动化输送、工装夹具定位场景里常用的直线导向构件，日常在电子组装流水线、小型物料滑台、设备防护门导向结构中都能见到这类构件的身影，核心作用是为滑动副提供稳定的直线运行轨迹，约束运动部件的横向窜动，保证往复运动的位置精度。从结构设计来看，主体采用铝合金挤压成型的工艺路线，截面做了对称式布局，宽度40mm、高度18mm的外轮廓尺寸，适配多数轻型自动化设备的安装空间，不会占用过多机架排布位置，单根标准长度250mm的规格，可根据实际走线长度多段拼接使用，拼接处只要保证端面贴合度，就能满足普通场景下的导向精度要求。导轨本体的T型开槽是核心功能结构，槽型尺寸适配标准T型螺栓头，安装时不需要在导轨上额外打孔，直接将螺栓头嵌入槽内，就可以任意调整安装座、限位块、滑动托架的固定位置，相比传统打孔安装的圆导轨，调整工位时不需要重新钻孔攻丝，能大幅缩短设备调试、改型的周期。导轨两端预留的沉头安装孔，是用来将导轨本体固定在设备机架或者铝型材框架上的，孔位深度做了沉头处理，固定螺栓的头部不会突出导轨安装面，避免干涉滑动件的正常运行。截面两侧的V型加强筋结构，是在挤压模具设计时就预留的加强结构，在不增加整体壁厚、控制构件重量的前提下，提升了导轨长向的抗弯曲变形能力，即使承受一定的侧向载荷，也不会出现明显的挠度变形，保证滑动过程的顺畅度。实际选型使用时，要注意滑动件的配合公差，槽内配合面建议做硬质阳极氧化处理，提升表面耐磨性能，降低长期往复滑动带来的磨损量，延长导轨的使用寿命；如果是用在有切削液、粉尘的加工场景，还可以在槽口加装防尘密封条，避免碎屑进入槽内卡滞滑动副。这类铝质导轨相比钢制导轨，自重更轻，加工成本更低，安装调整灵活，虽然承载能力不如重型钢制直线导轨，但在轻型载荷、中低速运行的自动化场景里，完全能满足使用需求，是小型自动化设备搭建、工装改造项目里性价比很高的导向构件。建模过程中要重点关注T型槽的开口尺寸、槽内圆角的参数匹配，避免出现螺栓头无法嵌入、滑动件间隙过大的问题，两端安装孔的中心距要和常用铝型材的槽距对应，保证安装时的互换性。
