长行程多工位快速夹装固定装置

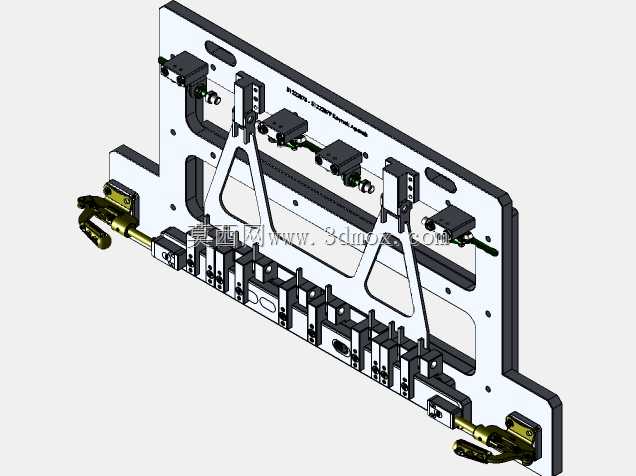

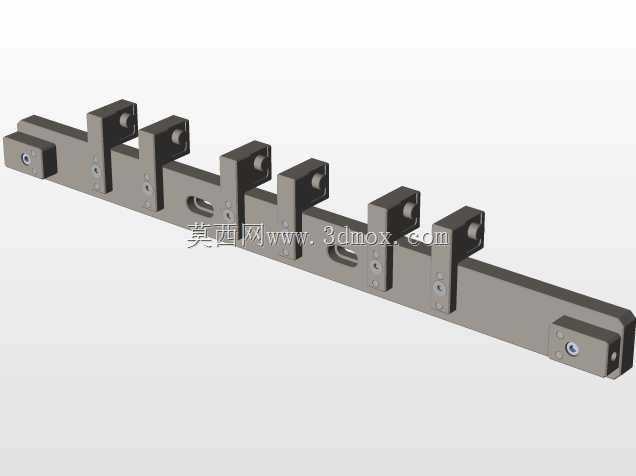

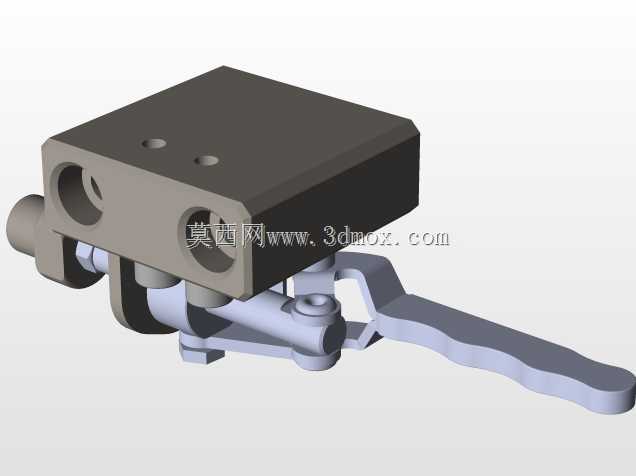

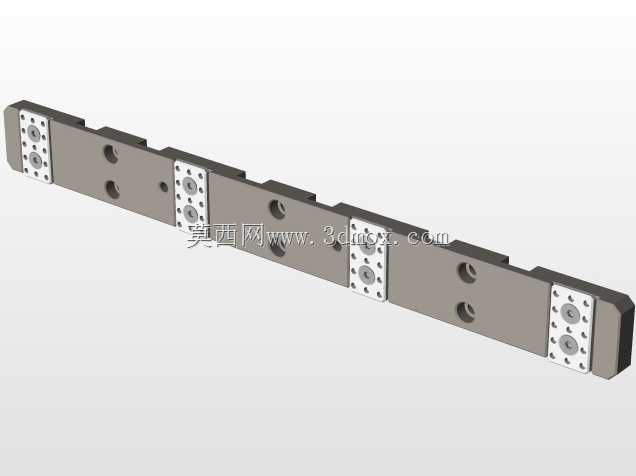

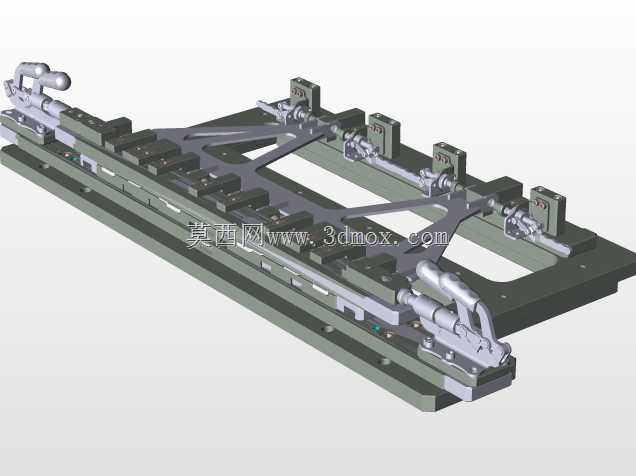

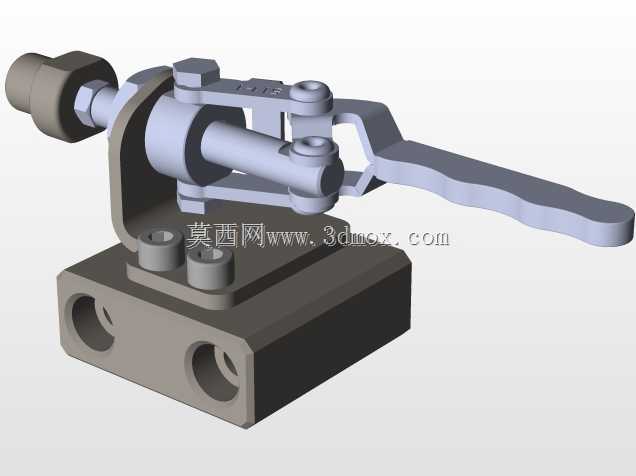

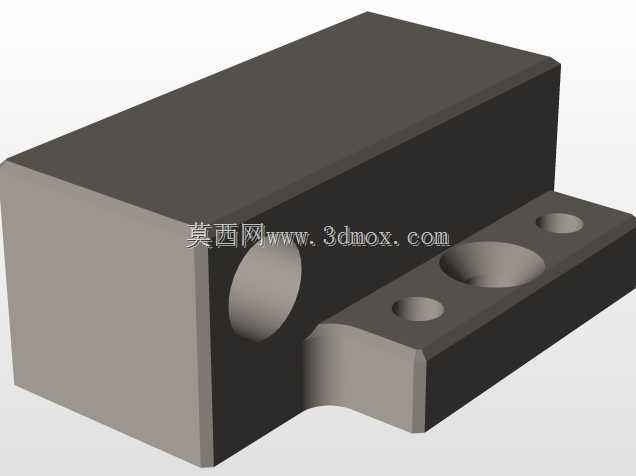

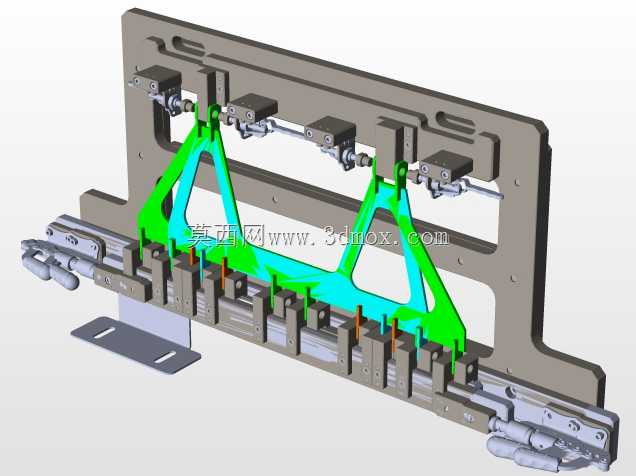

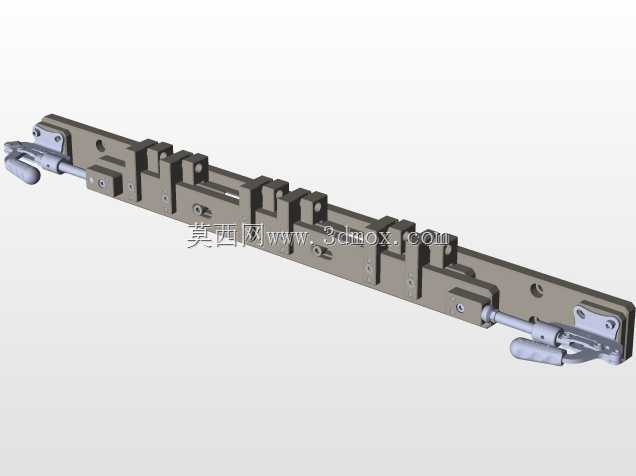

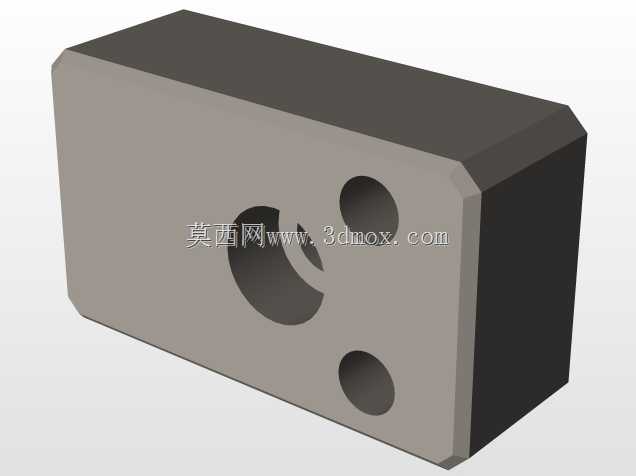

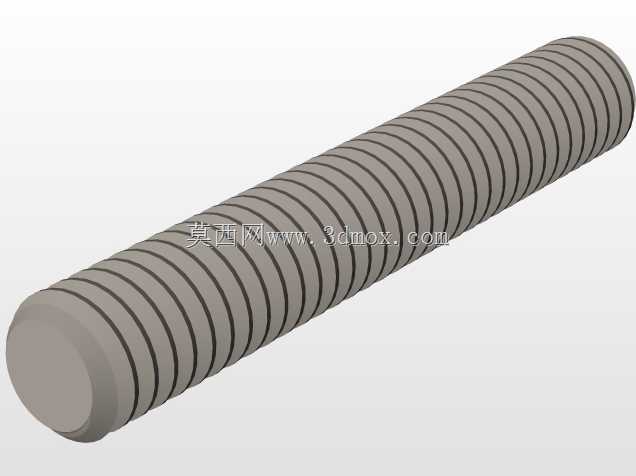

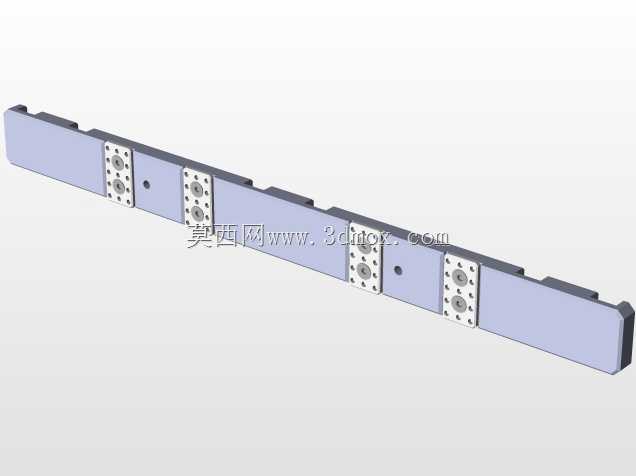

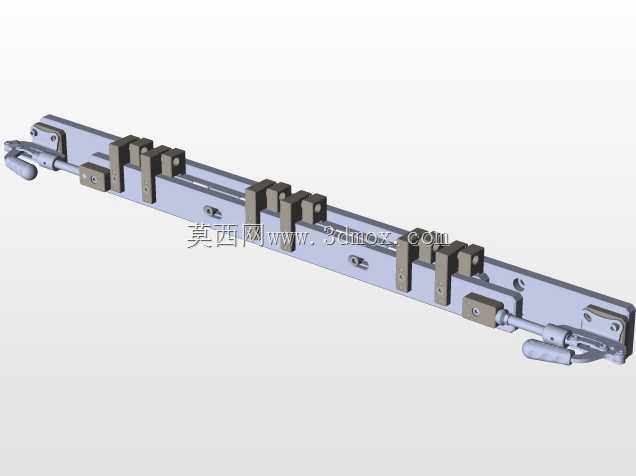

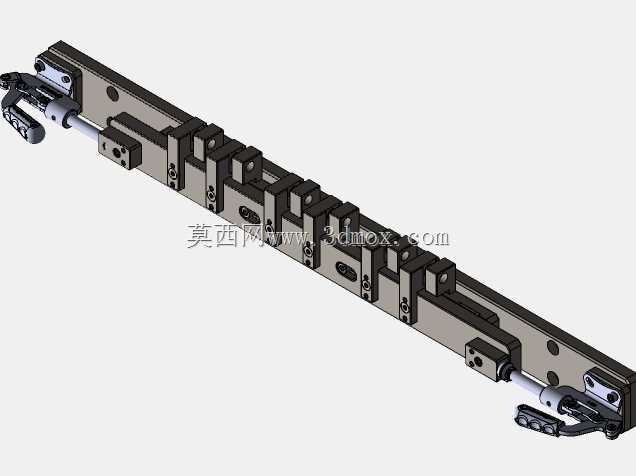

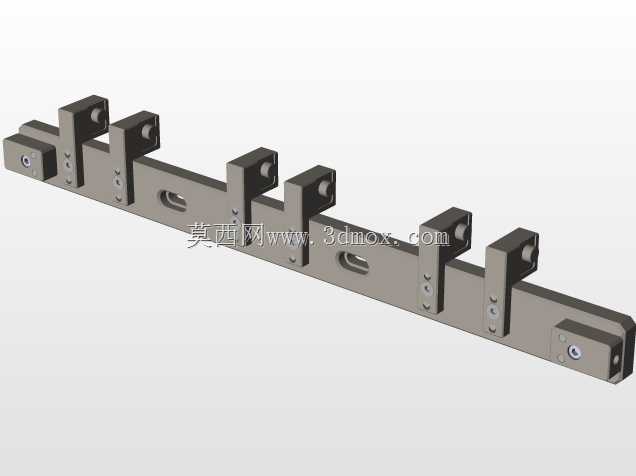

该装置主要应用于自动化生产线、工装检具台、焊接工位以及零部件加工工序中的工件定位装夹环节，针对长条状、多工位同步装夹的作业场景设计，可在单根梁体上完成多个工件的同步压紧与定位，替代传统分散式独立夹具，减少装夹辅助时间，提升工位排布的紧凑性。从结构设计来看，装置采用一体化长梁作为承载基体，梁体上按等距排布多组独立夹紧单元，两端配置肘节式快速夹钳作为动力输入部件，夹钳通过贯穿梁体的传动杆连接各夹紧单元，操作两端任意一侧夹钳即可实现所有工位的同步夹紧与松开，适配需要快速换型、频繁装卸工件的批量加工作业场景。设计过程中优先考虑了装夹的一致性与操作便捷性，各夹紧单元的压头位置可沿梁体上的安装槽做横向调整，适配不同长度、不同夹持位置的工件装夹需求，压头采用浮动式结构设计，可补偿工件外形的尺寸公差，避免装夹过程中出现压伤或者夹持不实的问题。梁体背部设置有定位安装孔位，可直接通过螺栓固定在设备工作台面或者工装基板上，安装边界沿梁体长度方向延伸，整体宽度控制在窄幅范围内，不会占用过多工作台面空间，适配狭长工位的排布需求。两端的快速夹钳采用带自锁特性的肘节结构，夹紧状态下可实现机械自锁，不会因为加工过程中的振动、外力冲击出现松脱问题，无需额外配置气源或者液压动力源，纯机械结构的传动形式维护成本极低，适合无动力配置的简易工装台、人工操作工位使用。在实际应用中，该类固定装置常被用于长条型材的钻孔加工定位、线束排布固定、焊接工序的工件夹持以及装配线上的工件基准定位，可根据实际工位数量需求增减梁体上的夹紧单元数量，拓展性较强。梁体本身采用高强度钢材加工而成，表面做发黑防锈处理，可适应车间内多油污、多切削液的作业环境，传动杆与夹紧单元的连接部位设置有耐磨衬套，长期往复操作下不会出现过度磨损导致的夹紧间隙过大问题，保证装夹精度的长期稳定性。
