4-10毫米可调式凸轮夹板夹紧构件

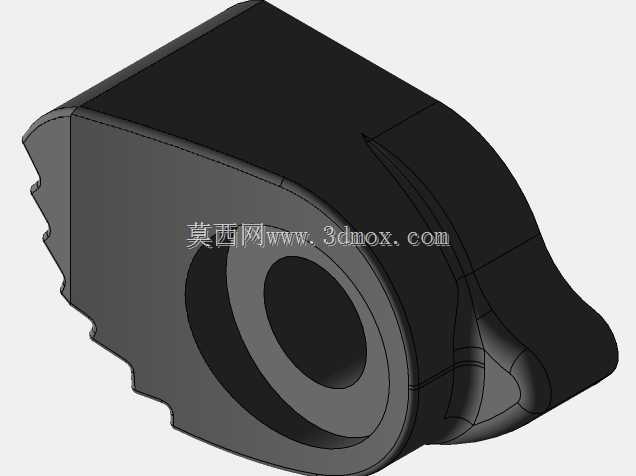

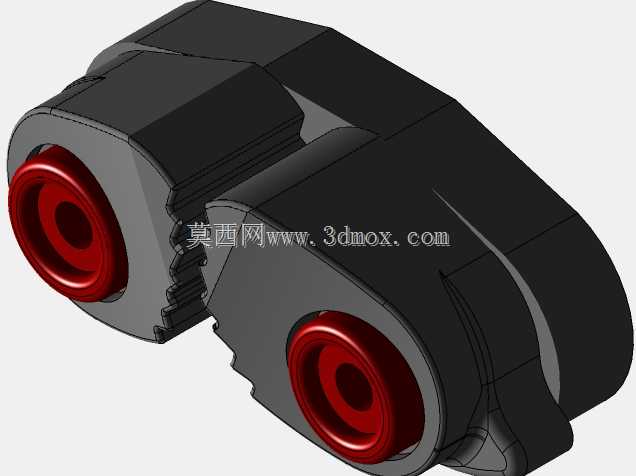

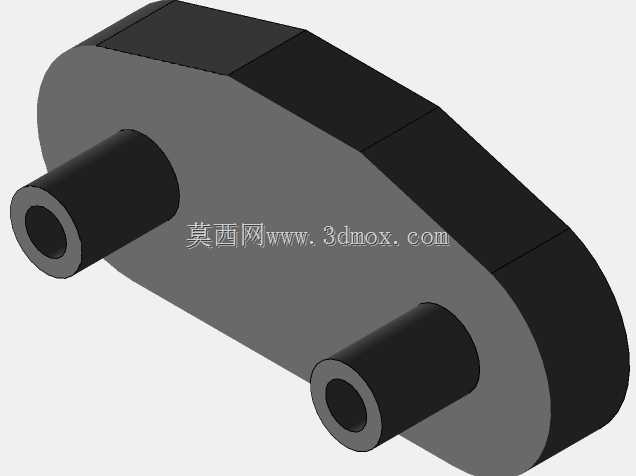

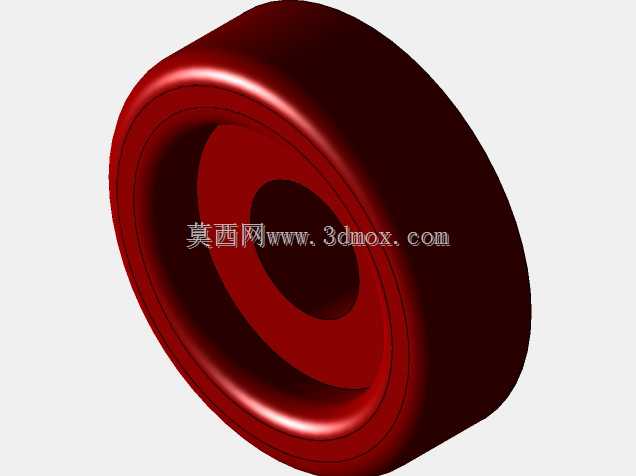

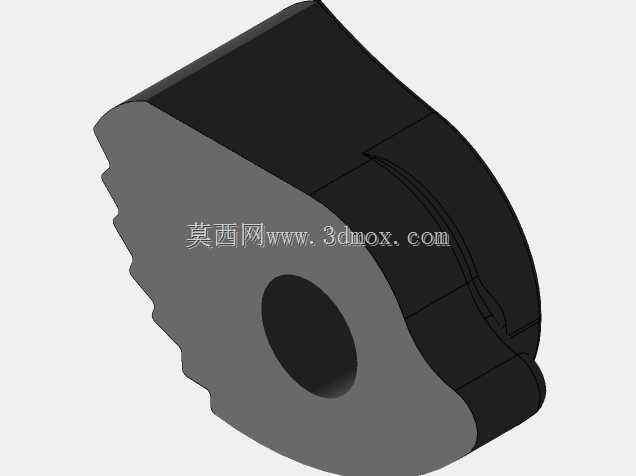

这款凸轮夹板主要面向户外绳索固定、小型工装夹紧、线材临时锁止等场景设计，适配直径4到10毫米的绳索、软轴或者细圆杆件，在户外探险装备、小型装配工装、线缆临时布设作业中都能见到这类构件的身影。从结构设计来看，整体采用对称式双凸轮楔紧结构，两个带齿形咬合面的凸轮块内嵌于主体壳体内，两侧的红色衬套为转轴安装位，凸轮与壳体之间预留了合理的转动间隙，保证穿入绳索后，受拉力作用时凸轮块能自动偏转，通过齿面压合绳索表面实现自锁，拉力越大夹紧力越强，不会出现松脱打滑的问题。设计过程中重点考量了不同直径绳索的适配性，凸轮的转动行程经过反复校核，当穿入4毫米直径绳索时，凸轮偏转至最小夹紧位仍能保证足够的咬合深度，当穿入10毫米直径绳索时，凸轮偏转至最大行程位不会与壳体内壁发生干涉，同时齿形的角度经过优化，既保证咬合时不会过度切割绳索表层纤维，又能提供足够的静摩擦力，避免受载后绳索滑移。外形上主体采用圆弧过渡的块状结构，没有尖锐外凸棱边，避免使用过程中剐蹭操作人员或者磨损相邻构件，两侧转轴孔的同轴度公差控制在0.02毫米以内，保证凸轮转动顺畅无卡滞。安装边界方面，构件整体厚度适配常规夹具安装槽尺寸，不需要额外做扩孔或者修磨处理，可直接嵌入对应安装基座内，通过两侧转轴穿装固定，不需要额外的紧固件辅助定位。实际使用时，只需将绳索从两个凸轮块之间的穿入孔推送到位，轻拉绳索即可触发凸轮自锁，需要解锁时只需按压凸轮外侧的解锁凸缘，即可松开绳索完成拆卸，操作全程不需要额外工具，单手即可完成操作，适合高空作业、快速装夹等对操作效率有要求的场景。壳体部分采用高强度工程塑料材质时可满足轻量化户外使用需求，更换为金属材质时可适配工业工装的大载荷夹紧场景，结构本身的通用性较强，可根据实际使用场景调整材质和表面处理工艺，不需要改动核心的凸轮楔紧结构参数。
