4-10毫米可调式凸轮夹板防滑锁紧结构

　　在户外绳索作业、小型工装夹持、线材固定等场景中，这类凸轮式防滑夹板的应用十分普遍，核心作用是通过凸轮的自锁特性实现对穿入件的快速锁紧，避免受拉状态下出现滑脱。本次设计的夹板适配4到10毫米直径的圆柱类穿入件，不管是编织绳、塑料软管还是细金属杆，都能在这个尺寸区间内实现可靠夹持，不需要额外更换配件就能覆盖常用的小直径杆件、绳索规格，适配性比单尺寸夹板强很多。

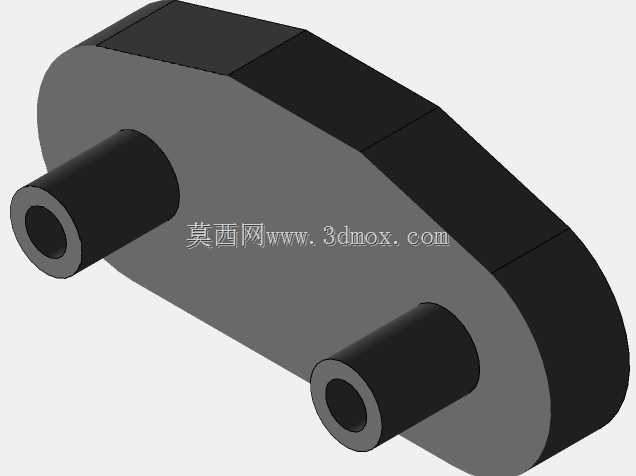

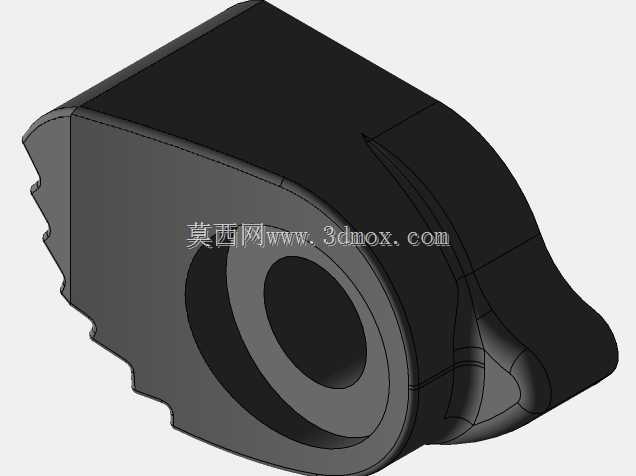

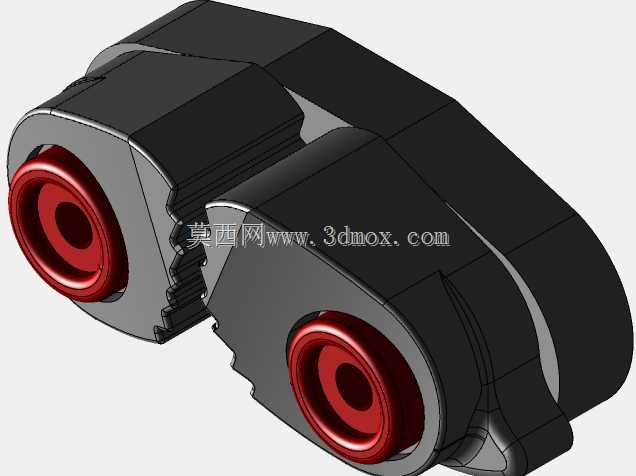

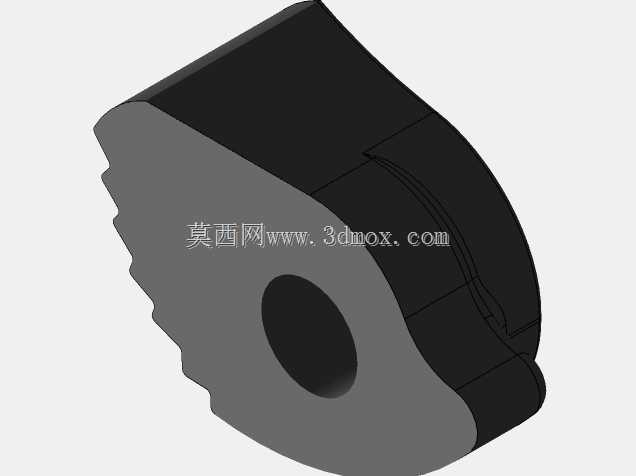

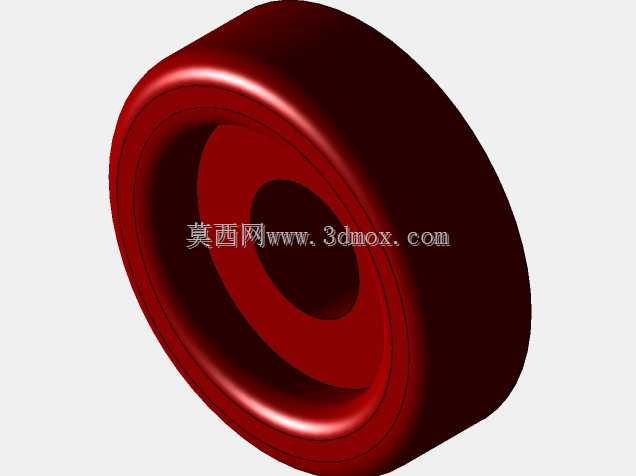

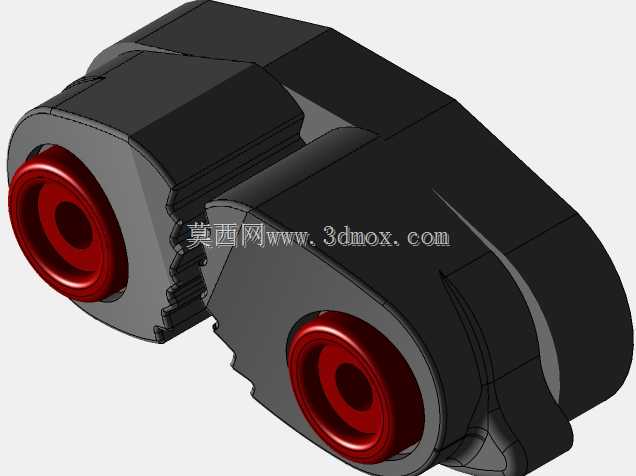

　　从结构功能来看，两侧对称布置的红色凸轮是核心锁紧部件，凸轮曲面做了渐进式的弧度设计，当穿入件受到向外的拉力时，会带动凸轮产生小角度转动，凸轮与穿入件的接触压力会随着拉力增大同步提升，形成自锁效应，拉力越大锁得越紧，不会出现受拉松脱的问题。凸轮表面做了防滑纹理处理，和光滑的凸轮面相比，接触摩擦力提升明显，哪怕是表面光滑的尼龙绳、包塑线材，也能咬持住不打滑。夹板主体采用分体式拼接结构，两个半壳通过内部定位结构扣合，中间预留出穿入通道和凸轮安装腔，装配时只需要将凸轮预装到对应轴位，再扣合壳体即可，不需要复杂的紧固件连接，后期维护更换凸轮也十分方便。

　　设计过程中首先要考虑的是凸轮的偏心距参数，偏心距太小会导致自锁力不足，受拉时容易打滑，偏心距太大则会导致穿入时阻力过大，甚至出现卡滞无法顺利穿入的问题，经过反复校核，最终选定的偏心距刚好匹配4-10毫米的夹持范围，穿入时只需要轻轻推动就能让凸轮让位，顺畅穿入绳索或杆件，一旦有反向拉力立刻触发锁紧。其次是安装边界的考量，夹板整体外形做了圆弧过渡处理，没有尖锐的外凸棱角，避免使用过程中刮伤绳索表面或者操作人员，整体宽度控制在适合单手握持操作的尺寸，不管是临时固定绳索还是作为小型工装的夹紧部件，都不需要预留太大的安装空间。壳体外侧的防滑齿结构是为了手动操作时增加摩擦力，戴手套操作也能稳稳握住，不会因为手滑导致操作失误。

　　实际使用场景中，这类夹板可以作为户外登山、高空作业时的绳索临时固定件，也可以用在小型生产线上作为线材牵引的防滑锁紧部件，甚至在日常家用场景中，用来固定晾衣绳、帐篷拉绳也十分可靠。和传统的螺丝拧紧式夹板相比，这种凸轮结构不需要工具就能操作，穿入即锁，按压凸轮解锁端就能快速释放，操作效率提升非常明显，适合需要频繁拆装、快速固定的作业场景。内部凸轮的转轴采用间隙配合设计，转动时没有卡滞感，长期使用也不会因为积灰、轻微锈蚀导致凸轮无法转动，可靠性经过多场景验证。穿入通道的内壁做了导向倒角，穿入绳索时不会刮伤绳体表面的纤维，避免绳索因为局部磨损出现强度下降的问题，延长配套绳索的使用寿命。两侧对称的凸轮布局可以让夹持力均匀分布在穿入件的两侧，不会出现单侧受力导致的偏磨、压痕过深的问题，哪怕是质地偏软的塑料管材，夹持后也不会出现被夹扁导致管路不通的情况。
