圆柱侧装式电路板固定支撑座

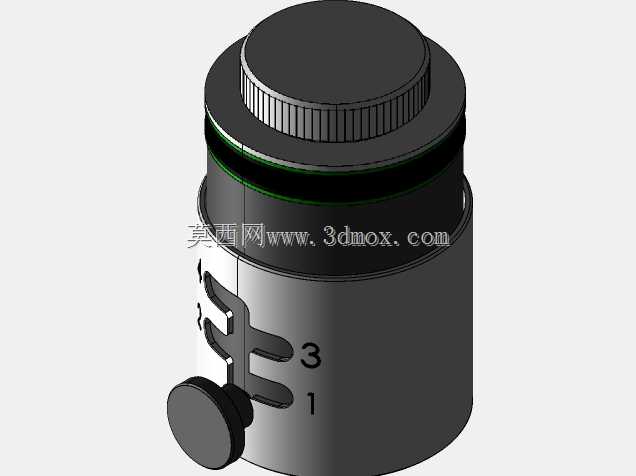

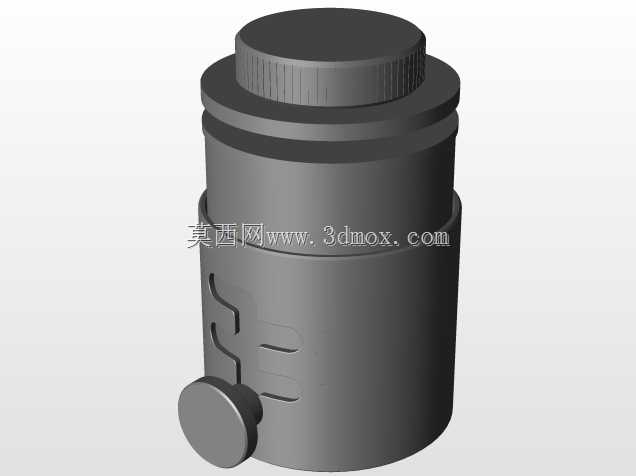

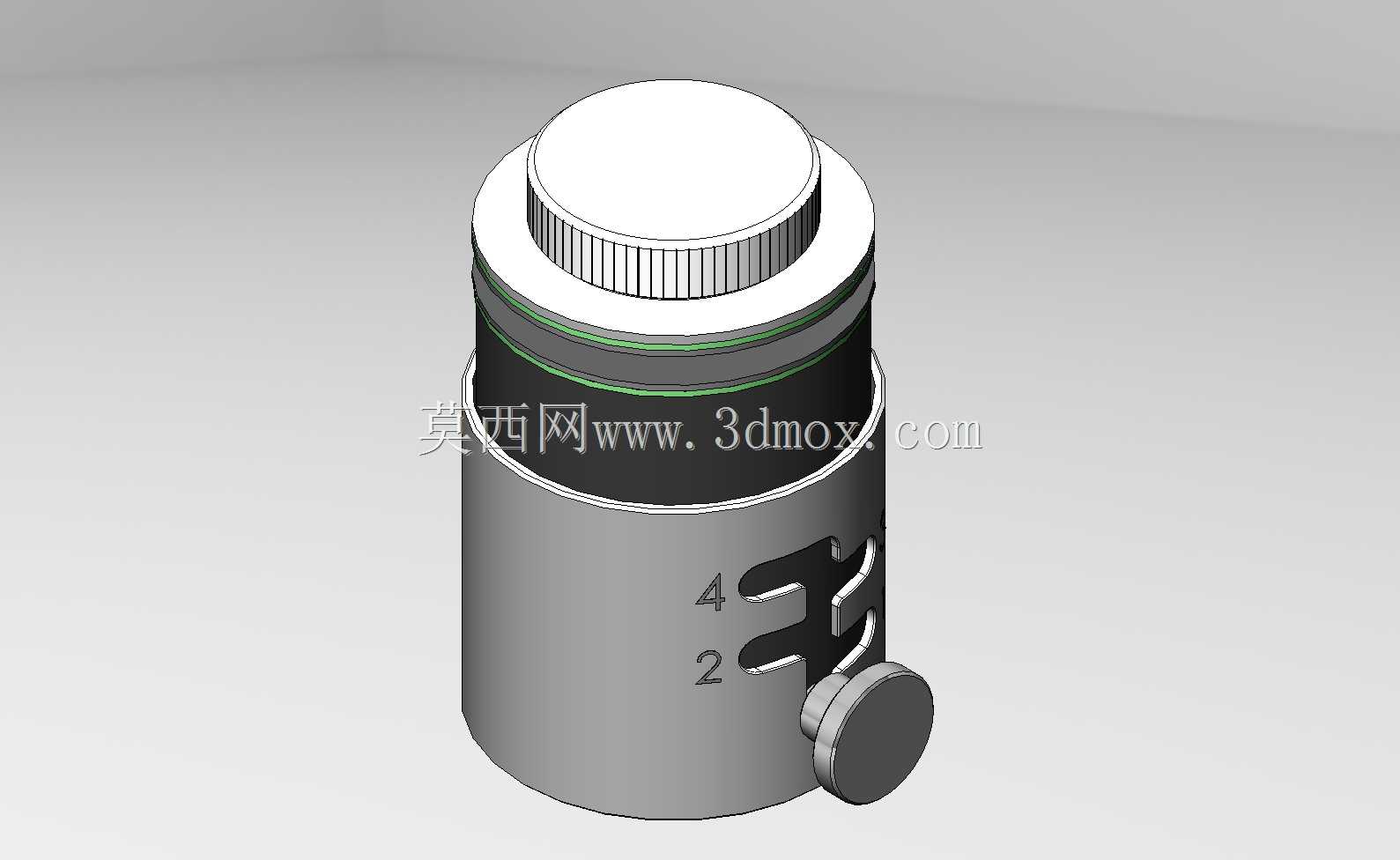

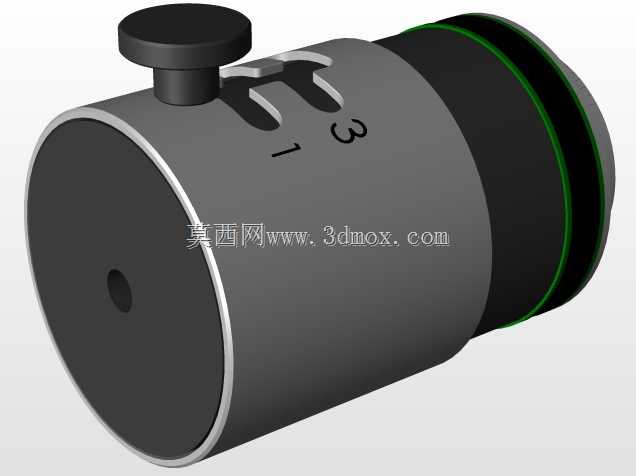

这类支撑结构主要应用在小型圆柱型电子设备的内部装联场景，比如手持检测仪器、便携传感终端、小型工业探测笔这类需要将控制电路板与外部壳体做刚性连接的设备中，核心作用是为印刷电路板提供稳定的安装基准，同时规避电路板与圆柱壳体内壁直接接触带来的短路、磨损风险，还能在设备受外力冲击时吸收部分振动能量，避免板上贴片元件受震脱焊。从结构设计来看，整体采用同轴圆柱构型，完全适配圆柱型外壳的内部安装空间，主体支撑段的外径与壳体内径做小间隙配合，装配时可直接沿壳体轴向推入，不需要额外做定位导向结构。侧面开设的异形卡槽是核心的安装限位结构，卡槽的宽度尺寸匹配电路板的板厚公差，上下两个卡位分别对应不同安装深度的电路板固定需求，板件插入后可通过侧边的旋钮式锁紧件做径向顶紧，不需要额外打螺丝固定，能大幅提升装配效率，也避免了螺丝柱占用壳体内部径向空间的问题。顶部的带滚花端盖结构，既可以作为内部线束的走线防护盖，滚花纹理也方便运维时徒手拆卸端盖，对板件做调试检修，不需要借助专用拆装工具。设计时需要重点控制几个关键边界尺寸：首先是主体圆柱段的外径公差，要控制在壳体配合公差带的中间值，既不能过松导致装配后支撑座晃动，也不能过紧造成装配推入困难；其次是侧面卡槽的位置度，要保证电路板装入后，板上的接插件位置能与壳体上预留的接口开孔完全对齐，避免出现接插件偏位无法插接线缆的问题；侧边锁紧旋钮的突出高度要严格控制，不能超出圆柱壳体的外圆轮廓，避免设备整体装配后出现外凸干涉。另外支撑座上的数字标识是装配对位标记，装配时对应壳体上的标记线推入，就能保证卡槽位置与电路板安装方向完全匹配，减少装配对位的调整时间。这类支撑结构一般采用绝缘工程塑料加工，既满足结构强度要求，也能起到电气绝缘作用，避免电路板与金属壳体接触造成的漏电风险，结构上没有多余的冗余特征，整体空间利用率很高，适合小直径圆柱类电子设备的内部板件固定场景。
