手动螺旋式管道夹紧工装结构设计

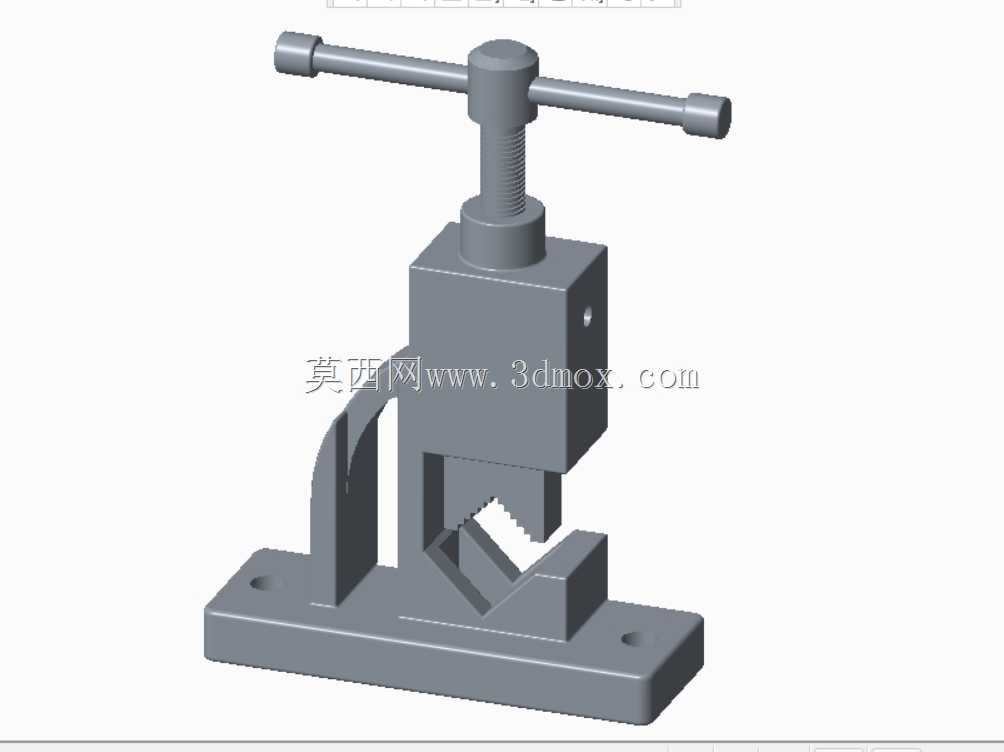

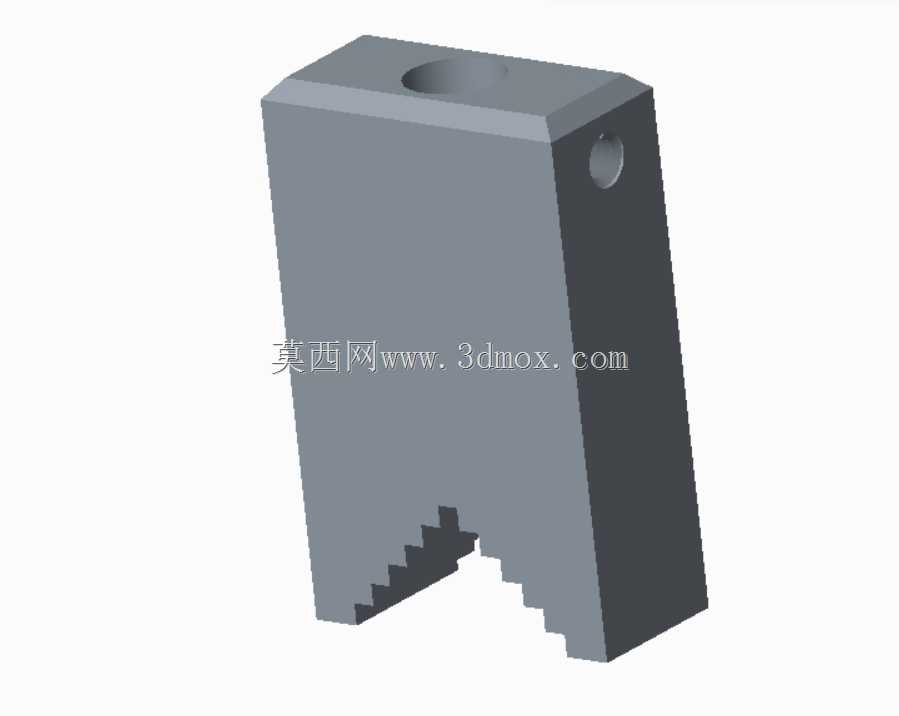

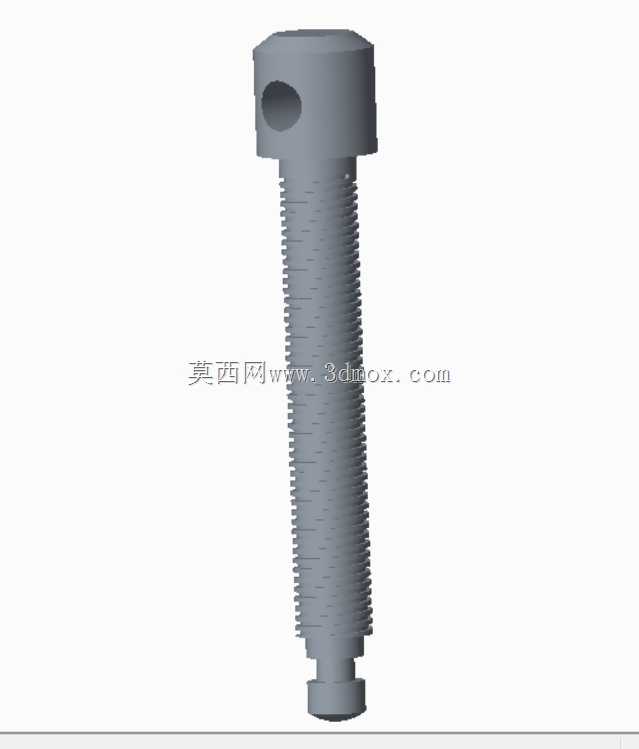

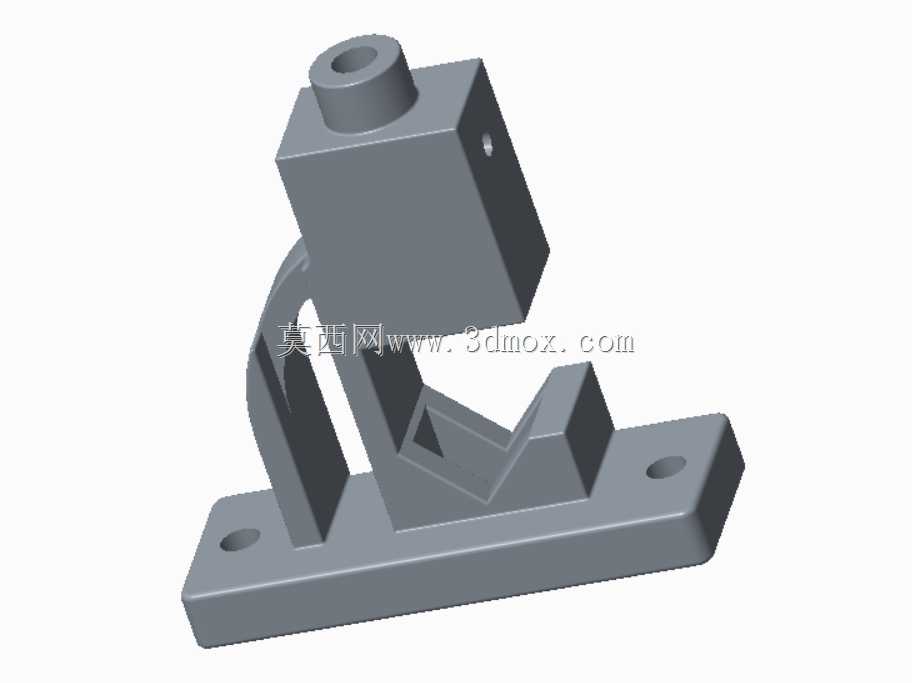

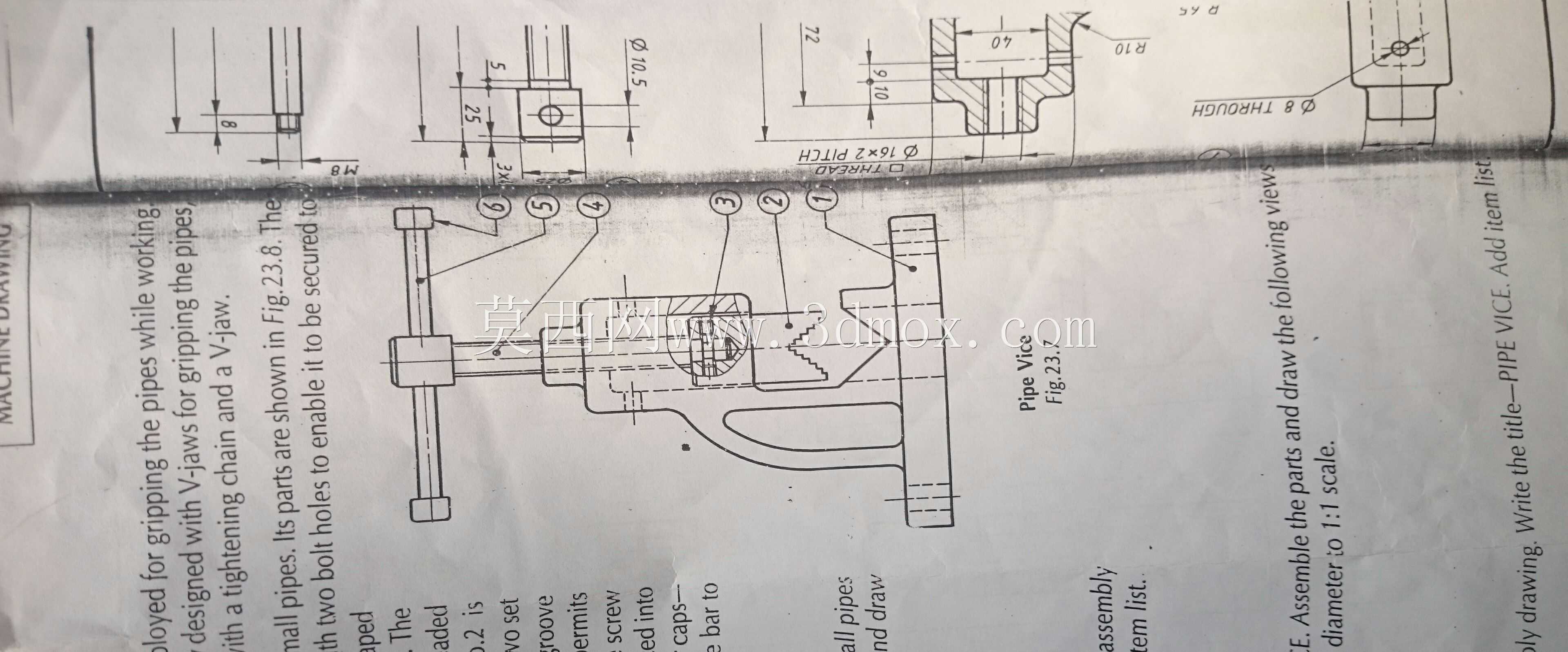

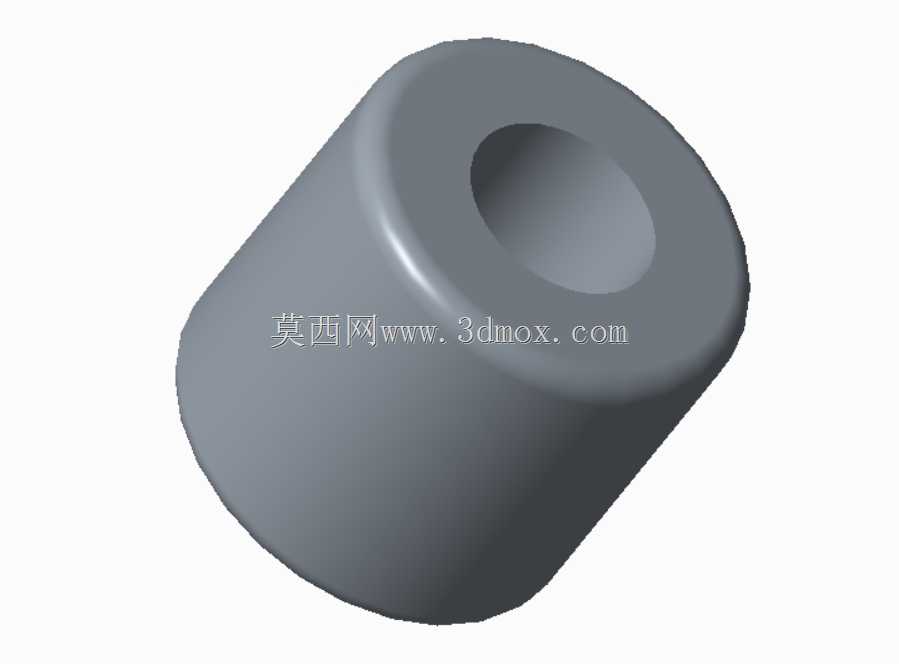

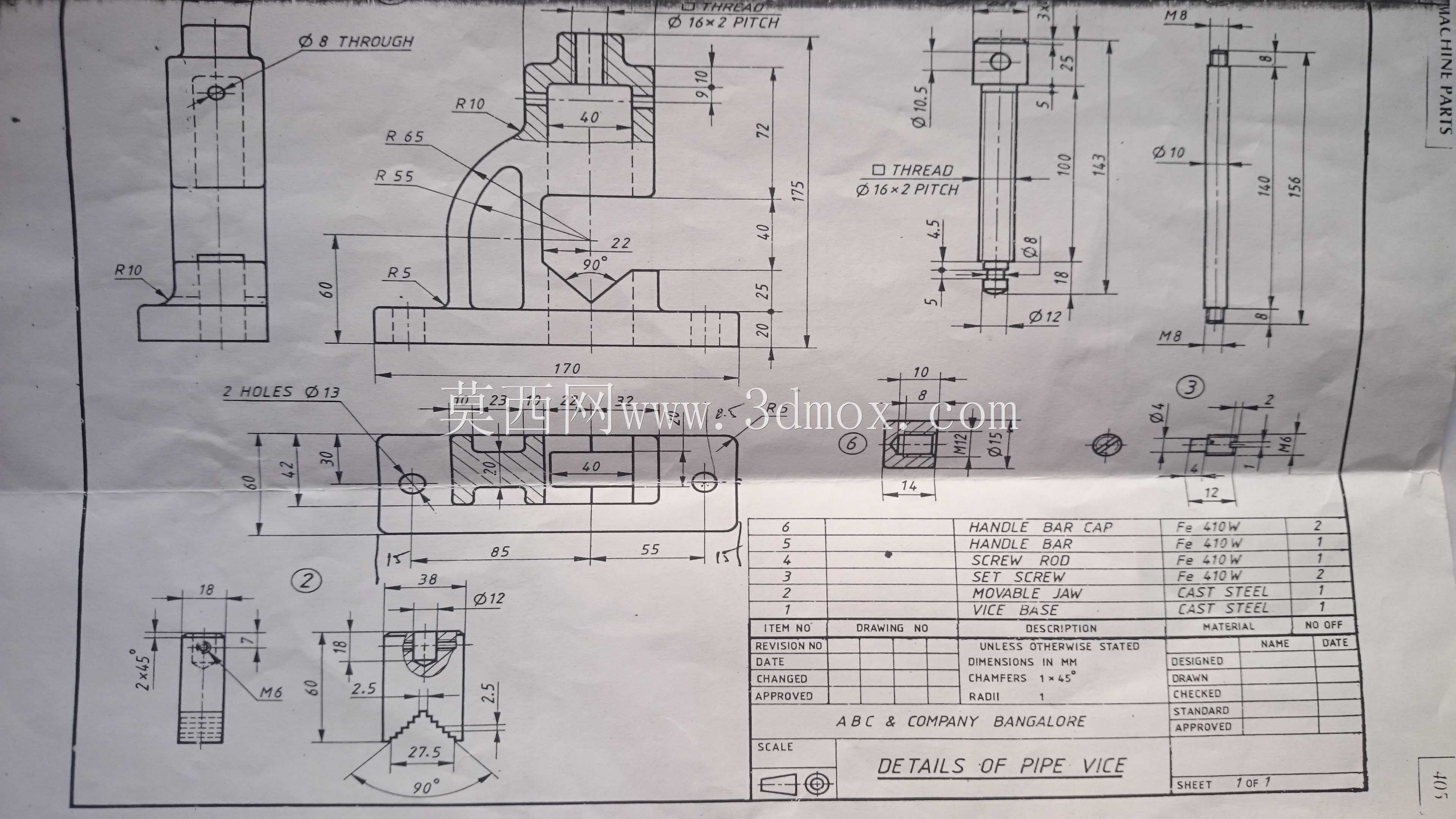

这款手动螺旋夹紧类管道夹持工装，主要面向小口径金属管道的现场装夹作业场景，在管道切割、套丝、坡口加工、局部焊接定位等工序中承担工件固定功能，相比普通可调式管钳，它采用底座固定式结构，能提供更稳定的夹持刚性，避免手持管钳作业时的工件晃动问题，适合工位固定的批量小管径加工场景使用。从功能结构来看，整套机构依靠T型转动手柄驱动梯形丝杆进给，丝杆末端连接带锯齿形咬合齿的上压块，下压块采用V型定位槽设计，V型槽两侧同样加工有同向咬合齿，当管道放置于V型槽内时，丝杆带动上压块下行，上下齿面同时咬合管道外壁，既可以适配一定直径范围内的圆管装夹，也能通过齿面的咬合摩擦力防止管道在受周向扭矩时发生打滑，相比平口钳的夹持方式，V型槽对圆柱面工件的对中性更好，装夹后管道轴线与底座基准面的平行度更容易保证。设计过程中，底座采用带安装孔的平板式结构，两个安装孔分布在底座两端，可通过螺栓将整个工装固定在工作台面或者支架上，安装边界需要预留出手柄转动的操作空间，也就是丝杆轴线两侧至少留出手柄半长的操作距离，避免手柄转动时与周边设备发生干涉；C型支撑臂与底座采用一体化结构设计，减少装配环节带来的累积误差，支撑臂的导向孔与丝杆采用间隙配合，保证丝杆进给过程无卡滞，同时导向孔长度经过匹配设计，能抵消上压块夹持时受到的侧向弯矩，避免丝杆弯曲变形。上压块与丝杆末端采用活动连接结构，压块可在小范围内自适应偏转，当管道外壁存在轻微圆度误差时，压块齿面也能完全贴合管壁，保证夹持力均匀分布，不会出现局部应力集中夹伤薄壁管道的问题；咬合齿的齿形角度经过优化，既保证足够的咬入深度提供摩擦力，又不会因为齿形过尖导致管壁产生过深的压痕损伤，针对不同壁厚的管道，可通过控制手柄的转动力矩调整夹紧力，适配薄壁铜管、厚壁钢管等不同材质管道的装夹需求。整套机构没有复杂的传动零件，所有零件均采用常规金属切削工艺即可加工，维护时仅需定期在丝杆螺纹处涂抹润滑脂，就能保证长期操作的顺畅性，在小型维修工位、管道预制加工点这类场景中，这类固定式管钳工装的装夹效率和稳定性都远高于手持管钳，能有效降低作业人员的劳动强度，提升管道加工的工序精度。
