干燥设备用弯曲波纹柔性连接软管

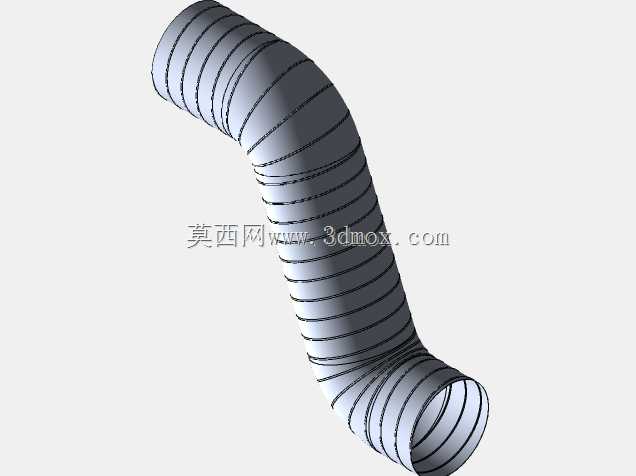

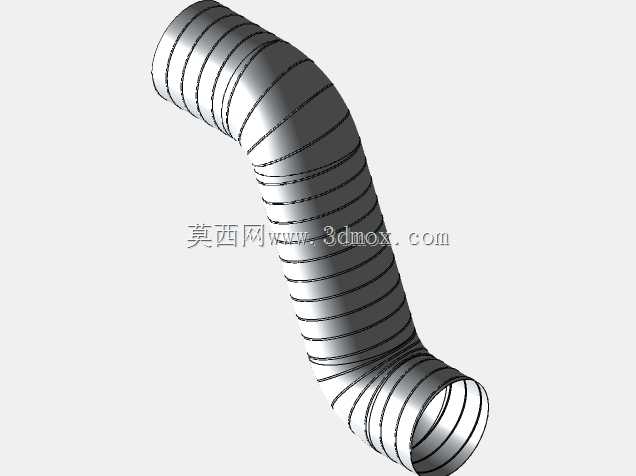

在工业干燥系统的现场布管作业中，墙体侧固定风道与干燥器进风口的位差偏移是管路安装时经常遇到的问题，这类偏移往往不是标准同轴状态，硬管连接需要额外定制多段弯管拼接，不仅安装效率低，后期设备维护拆卸时也十分不便，这款弯曲形态的波纹软管正是为解决这类非同轴管路对接场景设计的柔性连接件。从实际使用场景来看，这类软管主要承担干燥系统的风道连通作用，既要保证干燥热风或者干燥介质的顺畅流通，也要抵消设备运行时产生的轻微振动，避免振动传递到墙体固定管路引发连接处松动漏风的问题，同时在设备做小幅位置调整时，软管自身的形变能力可以补偿一定的位移量，不需要重新拆装整段管路。从结构设计逻辑来看，这款软管采用连续螺旋波纹的外壳结构，螺旋线沿着软管的弯曲走向随形排布，这种结构的核心优势是在保证管壁径向支撑强度的同时，让管体具备多方向的弯曲形变能力，不会像光滑壁软管那样弯折后出现管腔瘪塌堵风的问题；扫掠成型的外壳轮廓保证了波纹段的过渡顺滑，没有尖锐的结构应力集中点，在反复弯折伸缩的工况下，不容易出现管壁疲劳开裂的问题。在安装边界的适配性上，软管两端为等径的圆形接口，可以直接对接标准尺寸的圆形风道法兰，不需要额外做变径转接；管体的弯曲弧度适配常见的墙体风道与落地式干燥器的安装高度差，安装时不需要强行掰动管体去适配接口位置，自然状态下即可对齐两端连接位，能有效减少安装时的额外应力，延长软管的实际使用寿命。不同于普通直型波纹软管，这款预成型弯曲结构的软管在对应安装场景下不需要现场弯折定型，管体自身的形态已经匹配常规的安装位差，安装后管体的受力更均匀，不会因为局部过度弯折导致波纹段磨损加速。在功能特性上，软管的波纹结构同时具备一定的伸缩余量，当两端接口存在小幅轴向间距偏差时，可以通过拉伸或者压缩管体长度来适配，不需要额外增加管路接长段；管壁的螺旋结构还能对流通的干燥介质起到轻微的导流作用，减少风阻带来的压力损失，保证干燥器的进风效率稳定。这类软管的建模过程需要先确定两端接口的相对空间位置，拟合出平滑的中心路径曲线，再沿着路径做螺旋线的随形扫掠，最后生成连续的波纹外壳结构，建模时需要控制波纹的螺距与波高参数，保证管体弯曲时相邻波纹不会出现干涉卡滞，同时要保证两端接口的圆柱度公差，避免安装时出现接口密封不严的问题。
