0.75英寸316L不锈钢铰接管夹结构

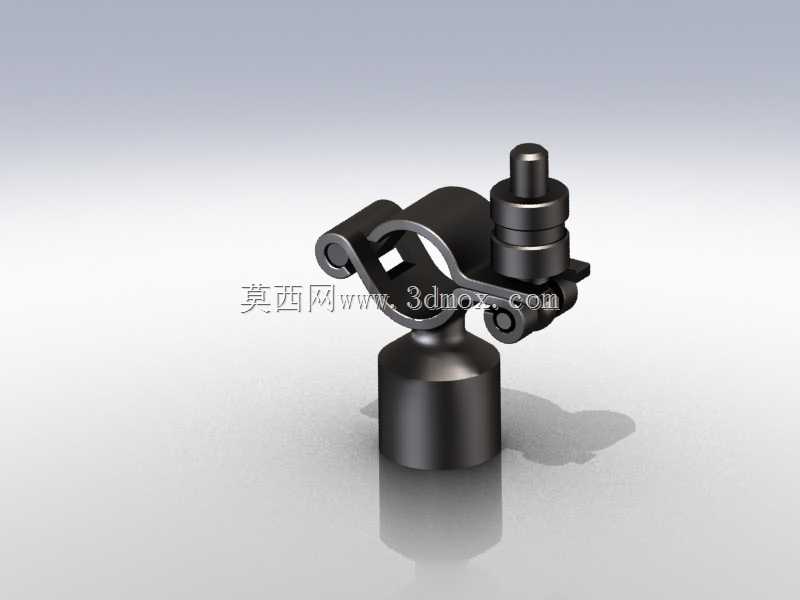

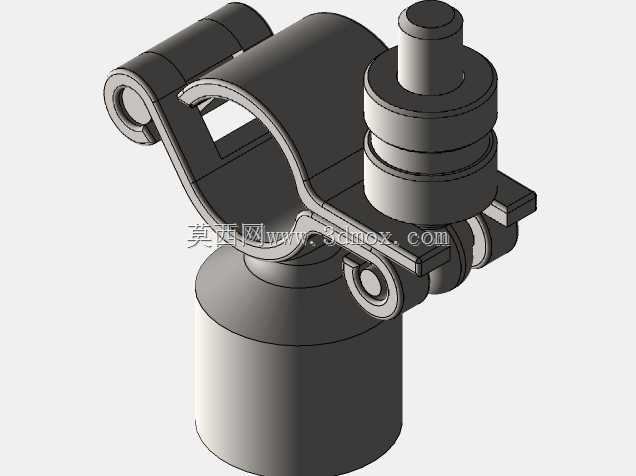

这款0.75英寸规格的铰接式管夹，采用316L不锈钢材质加工成型，主要面向流体输送管路、气动液压管线的固定安装场景，在化工管路布设、食品加工设备管线排布、户外船舶管线固定等对防腐性能有要求的工况下适配性较强。从结构设计来看，整体采用抱箍式铰接开合结构，一侧通过销轴实现夹体的开合动作，无需完全拆卸紧固件即可完成管线的装拆操作，相比传统固定式管卡，后期管线维护、调整走位时的操作效率提升明显。夹体内腔适配0.75英寸外径的圆管，夹持面做了贴合管壁的圆弧处理，锁紧后接触面积充足，不会出现局部应力集中夹伤管壁的问题，同时能保证足够的夹持摩擦力，避免管线在设备振动、流体冲击工况下出现窜动移位。夹体上部集成了带螺纹的连接杆安装座，配套的杆状连接件可实现管夹与安装基面的连接固定，安装座与夹体采用一体化结构设计，避免了分体式连接的松动隐患，螺纹规格适配常规的五金安装杆件，现场安装时无需额外定制连接件。从安装边界来看，夹体闭合后的整体外轮廓尺寸紧凑，铰接部位的转动间隙控制在合理范围，开合时不会与周边相邻管线产生干涉，下部的连接座可适配多种安装角度，在空间受限的设备内部、管线密集的布设场景下也能顺利完成安装。设计过程中针对316L不锈钢的材料特性做了结构优化，夹体的壁厚在保证夹持强度的前提下做了减薄处理，整体重量较轻，不会给管线带来额外的承重负担，铰接部位的销轴同样采用同材质不锈钢加工，避免不同材质接触产生的电化学腐蚀问题，延长户外、腐蚀工况下的使用寿命。夹持锁紧部位的结构做了防松设计，锁紧后夹体的两个端面留有均匀的锁紧间隙，可适配管壁存在微小尺寸公差的管材，不会出现锁不紧或者无法闭合的问题，在实际管线布设作业中，这类铰接管夹常被用于需要经常拆装维护的管路节点，比如设备外接气源管路、临时布设的输送管线、需要定期清理的食品级流体管路等场景，相比传统的U型管卡、焊接式管座，它的装拆灵活性更高，且不会对安装基面造成焊接损伤，适配多种安装基面的固定需求。
