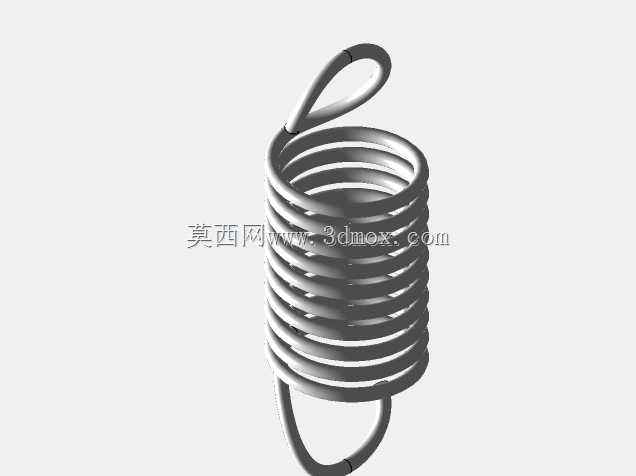

两侧带挂钩拉伸弹簧圈结构设计

这款带挂钩的弹簧圈属于拉伸弹簧范畴，在各类机械结构中承担着复位、张紧、载荷传递、缓冲吸能的核心作用，日常在自动化产线的张紧机构、小型设备的复位结构、健身器材的阻力组件、门窗五金的回弹结构、农机的张紧调节部位都能见到这类构件的身影。从结构设计来看，主体采用等节距圆柱螺旋圈体结构，两端一体弯折出闭环挂钩，挂钩与螺旋主体的过渡位置做了平滑圆弧处理，避免应力集中导致的断裂失效，这一细节是很多新手建模时容易忽略的点——如果过渡处存在直角折边，在反复拉伸载荷作用下，折角位置会快速萌生疲劳裂纹，大幅缩短弹簧的使用寿命。建模过程中需要重点把控几个核心参数的匹配：首先是螺旋圈的中径，要匹配安装空间的内径限位，避免工作过程中圈体与周边构件发生剐蹭；其次是有效圈数，直接决定弹簧的刚度系数，有效圈数越多，相同拉伸载荷下的变形量越大，刚度越低，设计时需要根据实际工作载荷、允许的拉伸行程反推有效圈数与线径的匹配关系，线径的选择还要兼顾材料的许用切应力，避免过载时发生塑性变形无法复位。两端的挂钩尺寸需要匹配安装点位的挂轴直径，挂钩的开口间隙要控制在合理范围，既要保证安装时能顺利卡入挂轴，又要避免工作过程中受振动影响出现脱钩风险，挂钩的弯折半径不能过小，否则弯折位置会因为冷作硬化加上应力集中，成为整个构件的强度薄弱点。实际应用中，这类弹簧圈的安装边界需要预留足够的拉伸行程空间，不能让弹簧在最大工作载荷下发生并圈，也不能让拉伸长度超过材料的弹性极限，安装时两端挂钩的挂点要尽量保持同轴，避免弹簧受偏载导致圈体侧向变形，加剧局部磨损。建模时螺旋扫掠路径的绘制要保证节距均匀，两端挂钩的扫掠路径要和螺旋圈的末端自然相切，保证丝材的走向连续，这样导出的模型在做有限元受力分析时，网格划分不会在衔接位置出现畸变，得到的应力分布结果才具备工程参考价值。很多初入结构设计的人员在选用这类弹簧时，往往只关注弹簧的自由长度和最大拉伸长度，忽略了挂钩的方向、安装空间的径向尺寸限制，导致装配时出现干涉，或是挂钩角度不对无法顺利挂接，这款模型在建模时还原了两端挂钩的空间角度，能够直接用于装配干涉检查，提前预判安装过程中可能出现的位置冲突，减少实物试装时的整改成本。
