M5螺钉加工用数控夹持工装结构

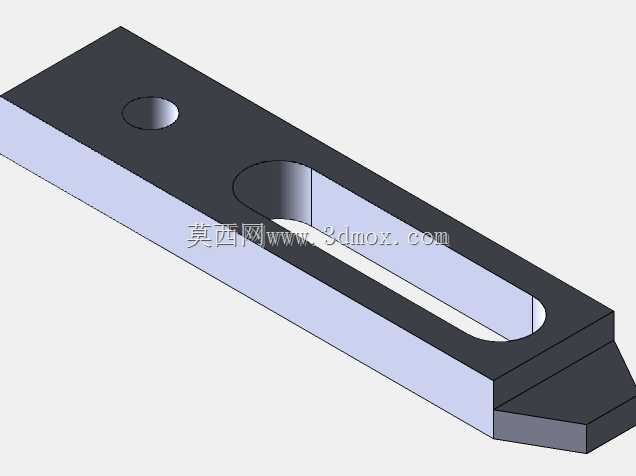

在小规格紧固件的数控铣削、钻削加工场景中，这类针对M5螺钉配套设计的夹持夹具，主要解决小型工件装夹定位不稳、换件效率低的实际问题，常见于精密五金零件的批量加工工位，适配立式加工中心、数控铣床的工作台装夹界面。从结构设计逻辑来看，整体采用长条式压块本体，本体一端加工有圆形定位孔，用于穿装锁紧螺栓将夹具整体固定在机床工作台的T型槽位上，中间段开设长圆形腰型调节槽，可根据待加工坯料的尺寸、装夹位置灵活调整压紧点的横向位置，避免固定孔位带来的装夹行程局限，适配不同长度的小型坯料装夹需求。夹具的压紧端做了斜角收窄的压头设计，压头接触面做了平面度处理，保证压紧时与工件表面的贴合度，避免装夹应力集中导致的工件变形，尤其适合M5这类小尺寸螺钉坯料的侧向压紧定位，防止加工过程中工件受切削力作用出现位移、翘曲问题。从安装边界来看，本体厚度控制在常规机用压板的通用厚度范围内，不会与加工主轴的运动路径产生干涉，腰型槽的长度覆盖了常规小型零件装夹的调节行程，安装时只需将锁紧螺栓穿过腰型槽或端部定位孔，配合T型块螺母即可完成夹具在工作台上的固定，装夹操作无需额外定制连接件，可直接适配标准机床工作台的装夹接口。实际使用时，这类夹具可成对布置在工件两侧，也可单组配合固定挡块使用，针对M5螺钉这类轴类小零件的侧面装夹，压头的斜角结构可以避开工件的加工避让位，保证刀具走刀路径无遮挡，同时压紧力的传导路径沿本体长度方向均匀分布，不会出现局部压溃工件表面的问题。设计过程中充分考虑了数控加工的换件效率，腰型槽的调节结构无需完全拆卸锁紧螺栓即可滑动调整夹具位置，更换不同批次坯料时的装夹调整时间可缩短近四成，同时本体采用整体式钢结构，刚性满足常规有色金属、低碳钢小零件的切削加工载荷要求，长期使用下的结构变形量控制在机加工装夹的公差允许范围内，无需频繁校准装夹精度。
