老式机加工用快速压紧铣削夹具结构

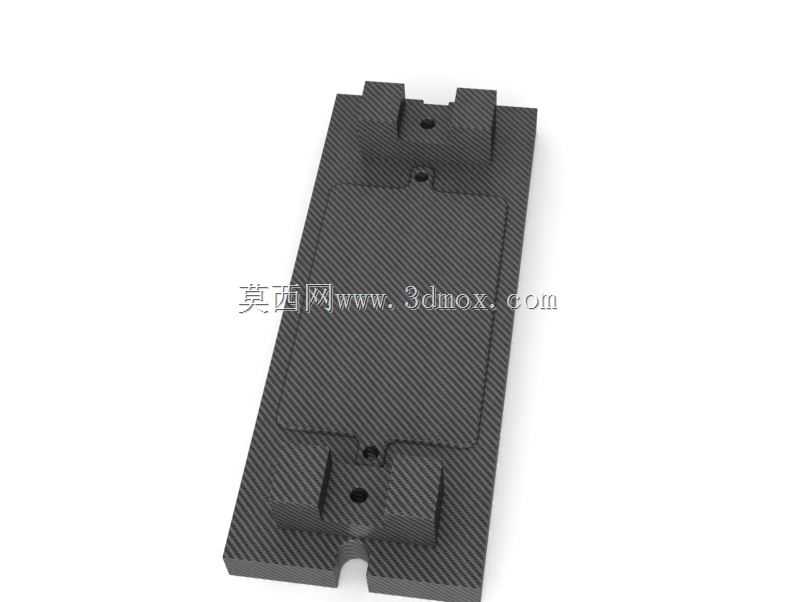

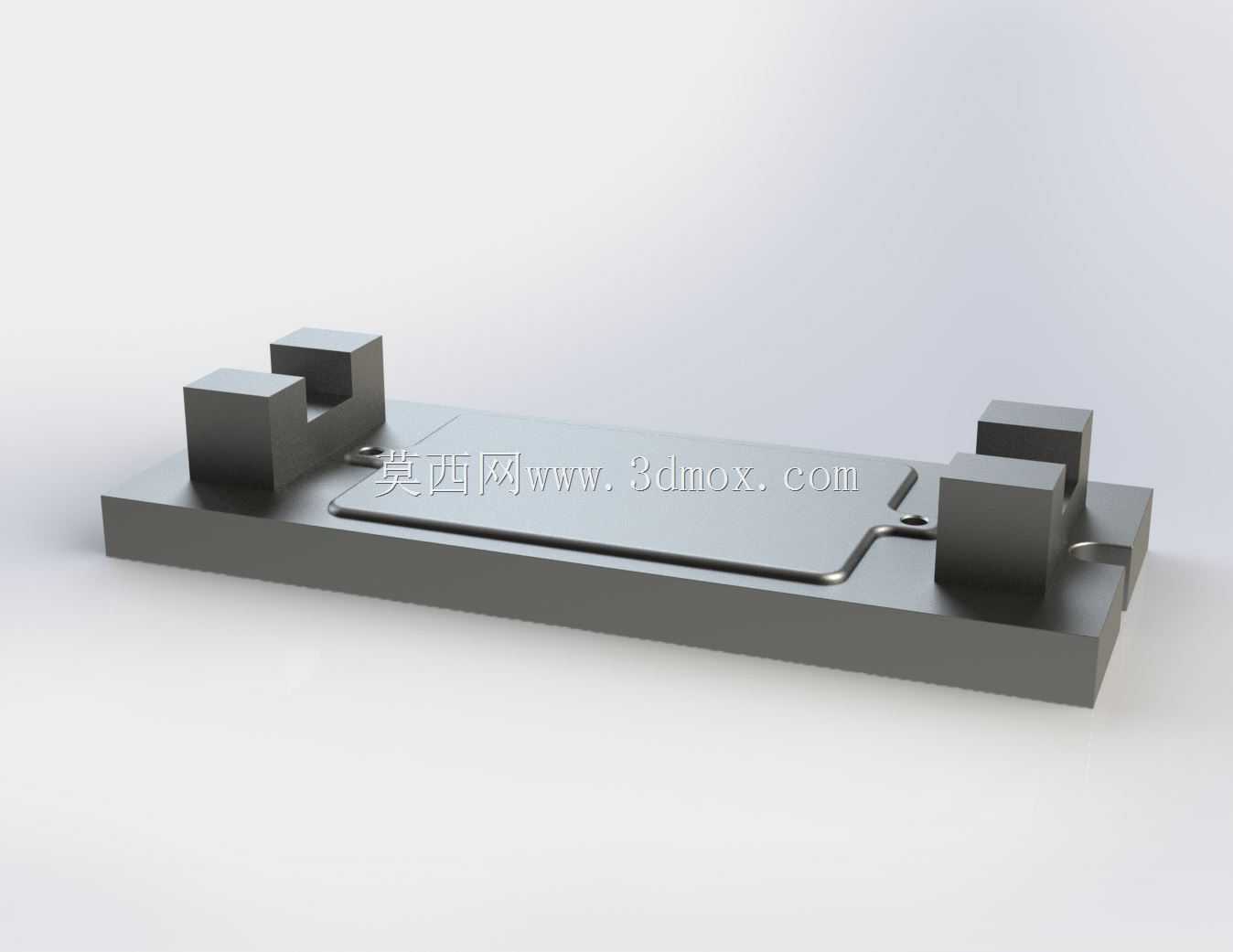

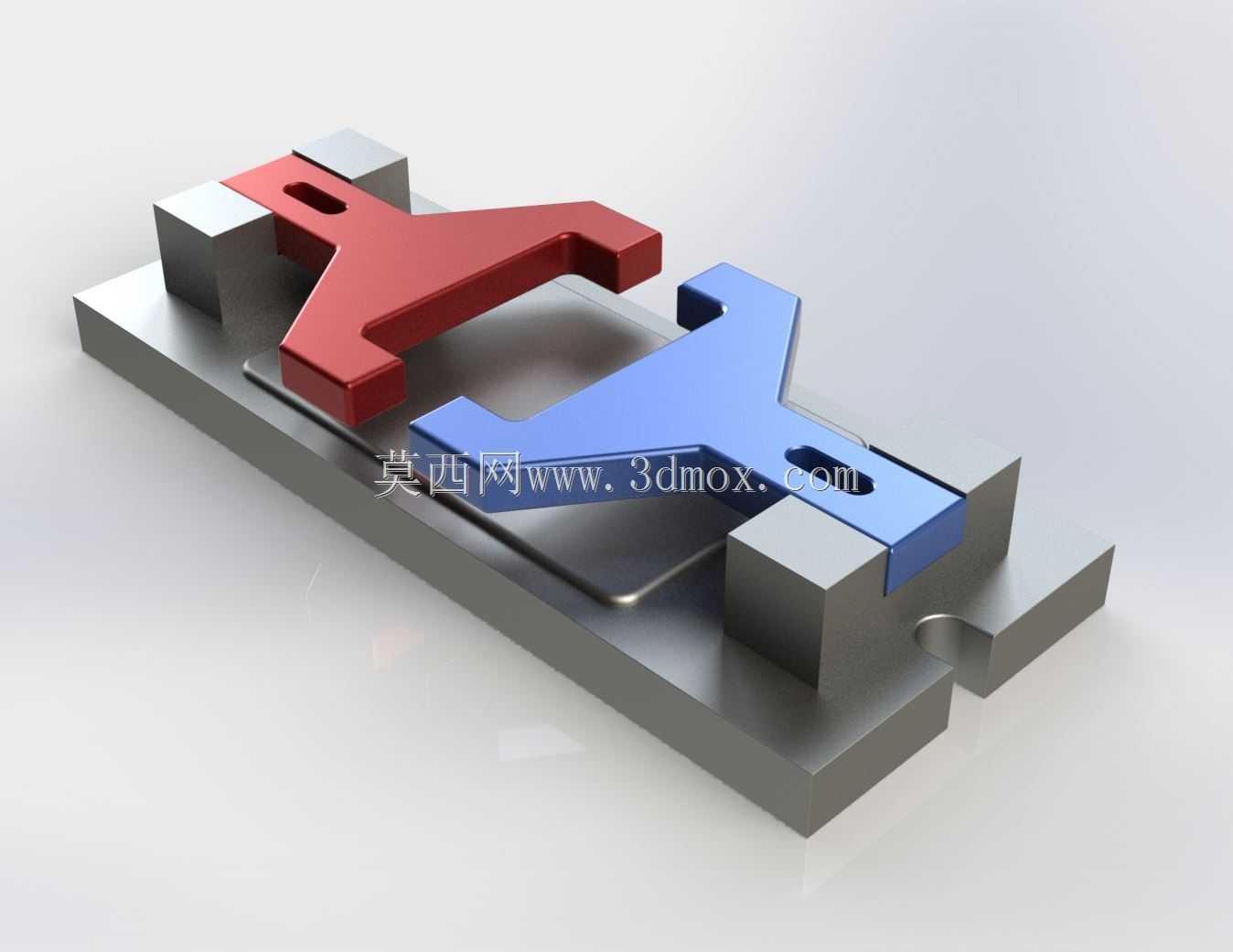

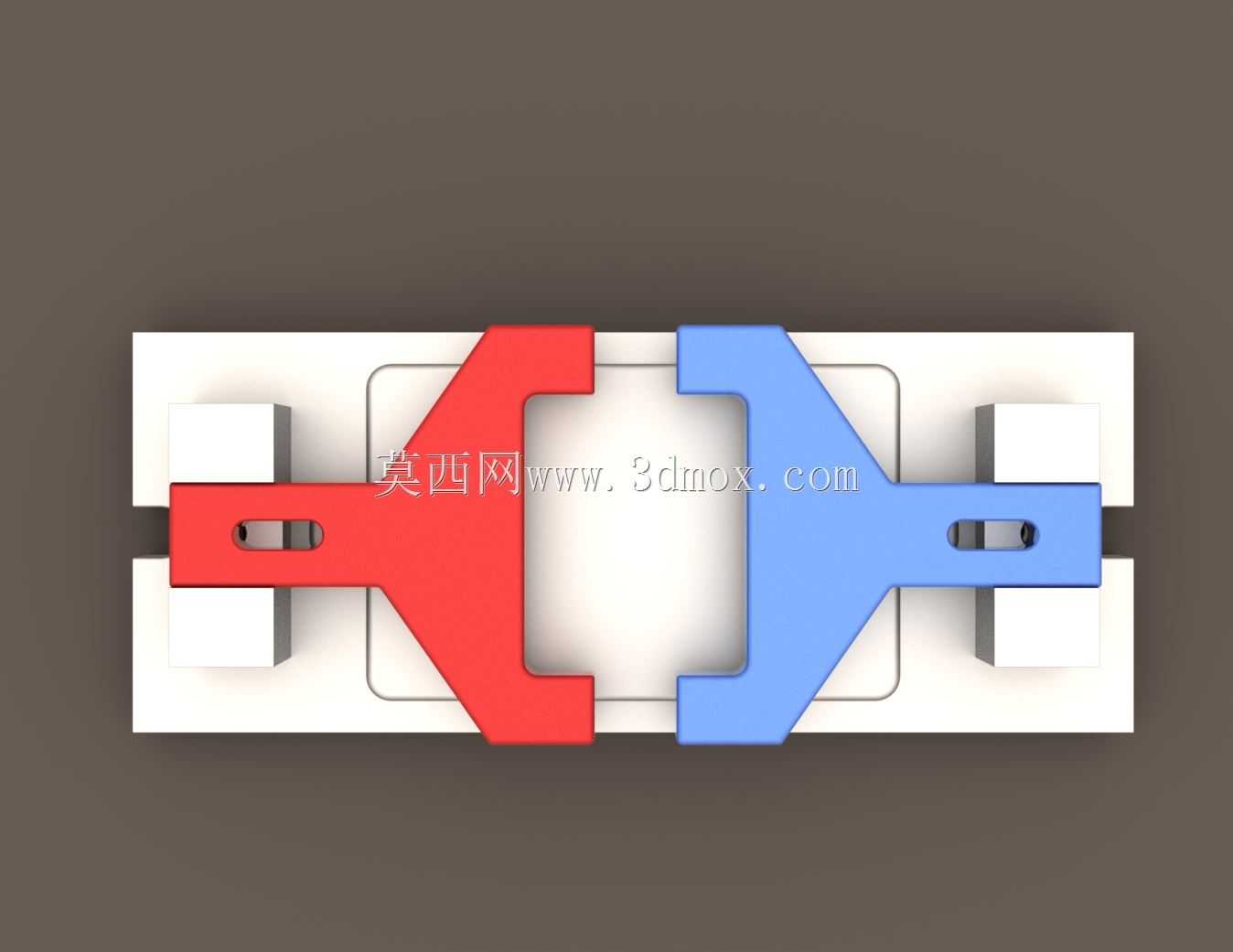

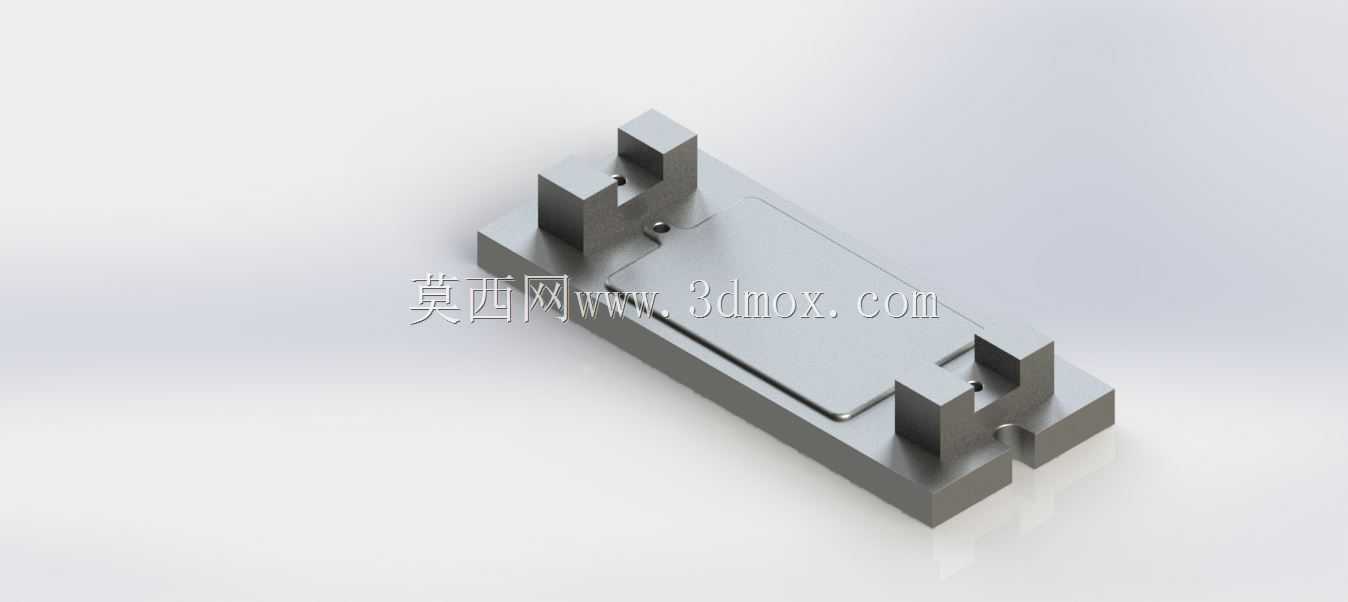

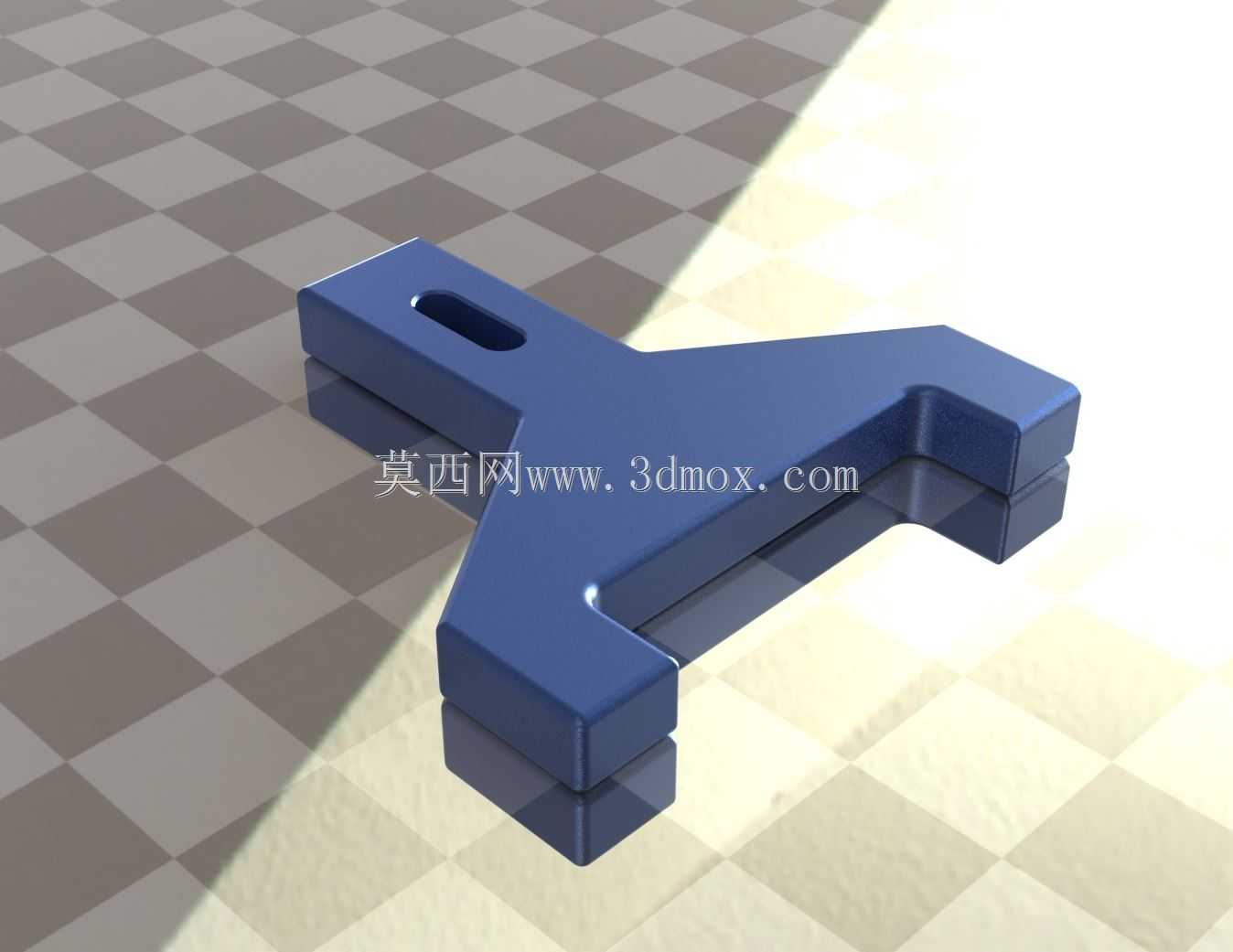

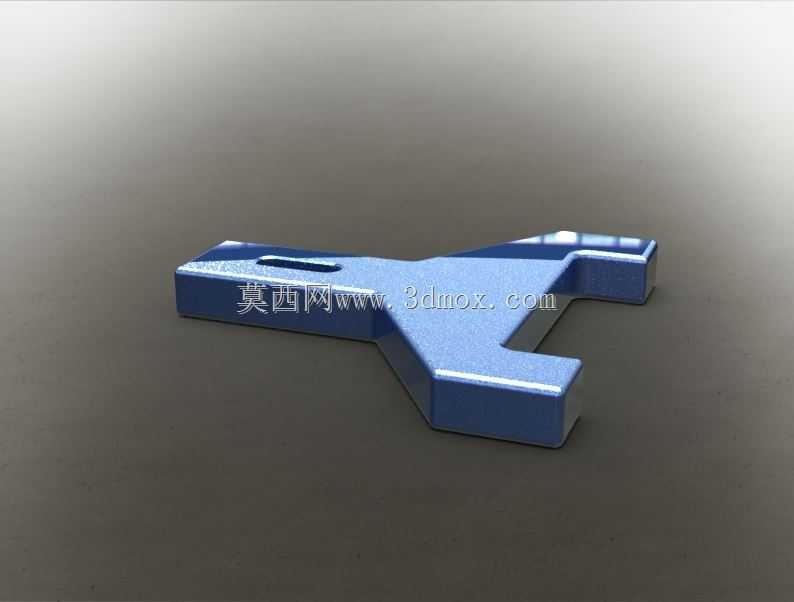

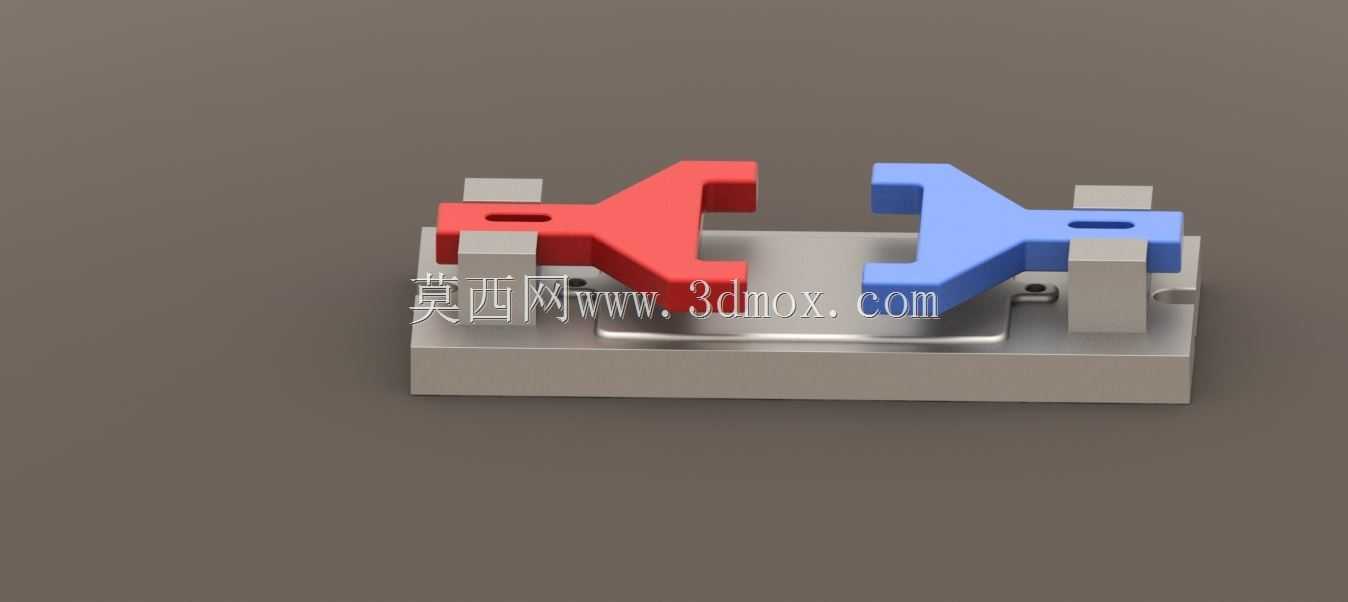

这套压紧夹具主要适配立式铣床、卧式铣床的常规工作台T型槽安装，底座采用整体矩形结构设计，底面做全平面铣平处理，安装时可直接贴合工作台面，通过T型螺栓完成位置固定，无需额外加装过渡垫板，安装边界可覆盖工作台面常规装夹区间，适配多数中小尺寸零件的铣削加工工位。从结构逻辑来看，夹具采用双压块错位布局，红蓝两色的压臂分别对应不同的压紧点位，压臂上开设的长槽孔可适配不同长度尺寸的工件装夹，松开锁紧件时压臂可沿槽方向滑动调整位置，调整到位后拧紧锁紧件即可完成工件压紧，操作过程无需反复拆装螺栓，能有效缩短单件装夹的辅助时间，适配小批量零件的铣削加工场景。在实际机加工场景中，这类夹具多用于板类、条类零件的侧面铣削、平面铣削工序，装夹时工件放置在底座的定位挡块之间，两个固定挡块可限制工件的横向位移，配合两个活动压臂的下压力，可避免铣削过程中工件出现窜动、抬升问题，相比通用机用虎钳，这套夹具的压臂可跨距更大，能装夹形状不规则、虎钳钳口无法有效夹持的异形零件，同时压臂的压紧点可灵活调整，不会遮挡工件的加工面，可实现一次装夹完成多面铣削，减少重复装夹带来的定位误差。设计上这套夹具没有采用复杂的联动压紧结构，所有零件均为常规机加工可制作的板类、块类零件，压臂采用45号钢调质处理，受力部位做局部淬火提升耐磨性，底座采用铸铁材质兼顾刚性与减震性，长期使用过程中若压臂出现磨损，可单独拆卸更换压臂，无需整体报废夹具，维护成本较低。从安装尺寸来看，底座的厚度预留了足够的螺栓沉头空间，锁紧螺栓的头部完全沉入底座内部，不会突出底座底面影响安装平面度，压臂抬起的最大高度可适配厚度在50mm以内的工件装夹，压臂的有效压紧行程可覆盖常规中小零件的装夹厚度需求，针对铣削加工时的切削力方向，压臂的压紧点位置特意设置在靠近加工位的一侧，可抵消铣刀切削时产生的向上抬升力与侧向推力，避免加工过程中工件出现振颤，提升加工面的表面质量。在车间实际使用时，这类自制夹具往往是一线技工根据日常加工的零件类型自主设计制作，相比外购的标准夹具，更贴合自身工位的加工需求，没有多余的功能结构，操作逻辑简单，新入职的操作工经过简单讲解即可快速上手使用，不会出现复杂夹具操作不当导致的装夹失效问题。
