万向节分解结构三维设计展示

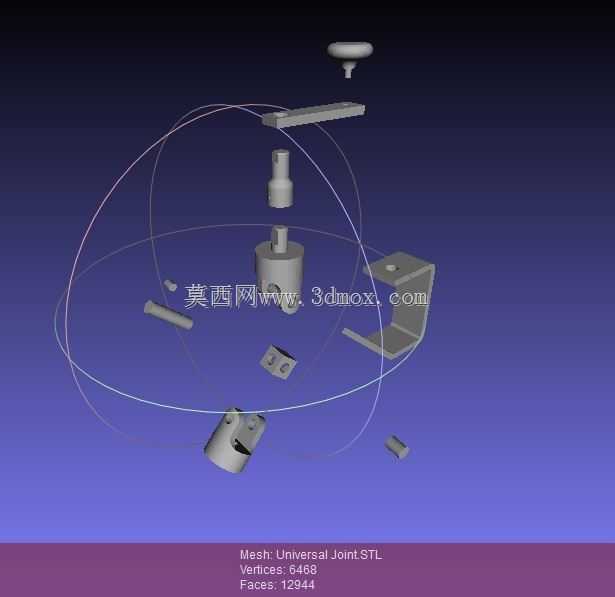

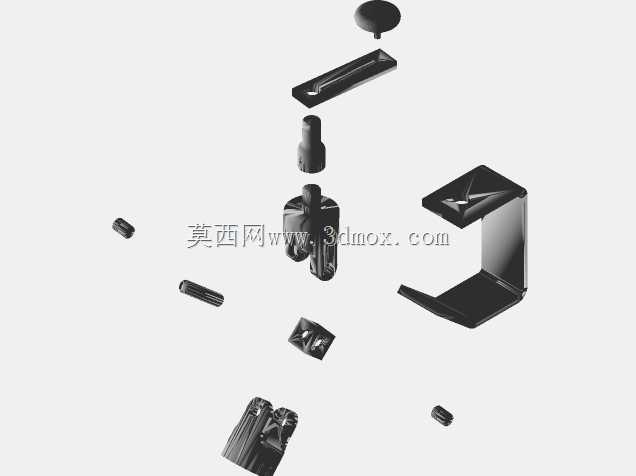

万向节作为传动系统中核心的变角度动力传递部件，常被应用在需要改变传动轴线方向的工况场景中，覆盖车辆传动系统、工业设备传动轴系、小型机械动力传输等多个工程领域，能够在两轴轴线不重合、存在夹角偏移的状态下，持续可靠地传递旋转扭矩，补偿安装过程中产生的轴向、角度偏差，抵消设备运行时的结构形变带来的传动干涉问题。从本次拆解的结构来看，整套万向节组件包含主动端叉形接头、十字轴本体、从动端连接叉、配套定位销、连接紧固件等多个独立零件，各零件的配合面均经过公差匹配设计，十字轴的四个轴颈与叉形接头的安装孔采用间隙配合，既保证转动过程中无卡滞，又能控制径向窜动量在传动允许的精度范围内。设计过程中优先考虑了装配逻辑的合理性，爆炸视图的排布完全遵循实际装配的逆序流程，每个零件的拆分方向与实际装配时的装入方向保持一致，能够直观呈现各零件的安装位置与配合关系，方便装配人员快速理解装配顺序，也能为后续的维护拆解提供清晰的结构参考。从安装边界来看，主动端的连接柱可适配对应直径的安装孔位，通过侧面的紧定螺钉完成轴向固定，从动端的折弯支架预留了标准安装孔位，可直接与被传动部件的安装面通过螺栓锁紧，整体结构紧凑，在有限的安装空间内即可完成布置，不需要额外预留过大的操作空间。在功能特性上，该结构可在两轴存在一定夹角的工况下稳定传递扭矩，转动过程中传动效率损失小，零件结构简单可靠，日常维护仅需定期对十字轴配合位置加注润滑脂即可，不需要复杂的保养流程。建模过程中对每个零件的倒角、退刀槽等工艺结构都做了完整还原，所有配合尺寸均符合通用传动件的设计规范，既可以作为传动结构设计的参考案例，也能直接用于类似工况下的传动部件选型参考，帮助设计人员快速评估万向节在整套传动系统中的布置合理性，校核安装空间与传动角度的匹配关系，避免设计阶段出现结构干涉、传动角度超出部件允许范围等问题。
