2020铝型材直角连接角支架结构

这款角支架是针对2020系列工业铝型材搭建场景设计的直角连接构件，在非标自动化设备机架、3D打印机框架、小型工作台搭建、电子设备测试治具架体等场景中应用十分广泛，主要作用是实现两根垂直排布的铝型材之间的刚性连接，强化框架节点的抗扭、抗弯折能力，避免型材拼接处受载荷后出现角度偏移、连接松动的问题。

从实际使用的角度看，这类角支架通常隐藏在铝型材框架的内角位置，不需要额外在型材端面做复杂的铣削加工，搭配T型螺栓与法兰螺母即可完成快速装配，相比采用角槽连接件的内置连接方案，外置角支架的安装容错率更高，后期调整框架结构、拆解重装时也更方便，对于小批量定制的设备架体来说，能有效减少现场装配的工时消耗。

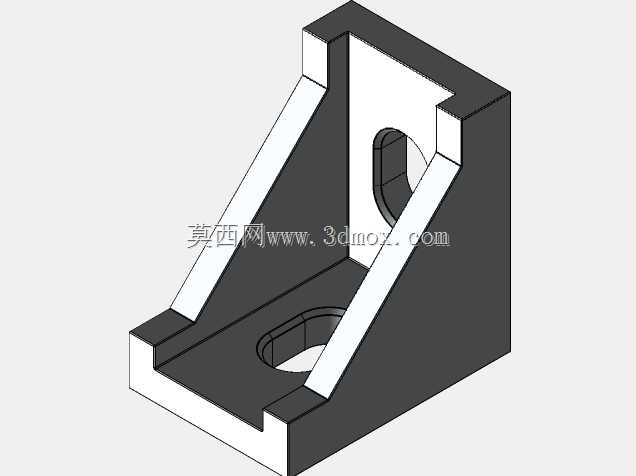

结构设计上，这款角支架采用L型主体加双侧加强筋的构型，两个互相垂直的安装面分别贴合两根垂直铝型材的槽面，每个安装面都预留了适配标准铝型材槽宽的安装过孔，孔位位置匹配2020型材的槽中心距，安装时螺栓可直接卡入型材的T型槽内，不需要额外打孔。两侧的三角加强筋从L型的内角位置延伸至两个安装面的外缘，在不额外增加整体壁厚的前提下，大幅提升了角支架的承载能力，避免支架受侧向载荷时出现根部断裂的问题。

安装边界方面，这款角支架的两个安装边长度适配2020铝型材的截面尺寸，安装后不会突出型材的外表面，不会影响型材外侧的板材安装、护罩挂载等后续工序，支架的整体厚度控制在合理范围，既保证了足够的连接强度，也不会过度占用框架的内部空间。支架上的安装孔做了沉台设计，螺栓锁紧后螺母头不会突出支架表面，避免和其他安装部件产生干涉。

在实际选型使用时，这类角支架通常根据框架的整体载荷选择对应数量，轻载的展示架、小型设备外框每个直角节点布置1个即可，有一定振动载荷的设备机架、输送线侧边支架则需要在节点的双侧对称布置角支架，进一步提升连接刚性。建模时还原了支架的倒角细节，所有棱边都做了小圆弧过渡，避免实际加工生产时出现锐边割手的问题，也符合铝型材配件的通用生产工艺要求，不管是采用注塑工艺生产尼龙材质的支架，还是采用压铸工艺生产铝合金材质的支架，这个结构都能顺利脱模，适合批量生产加工。
