多帕里瓦特尔精馏换热装置结构设计

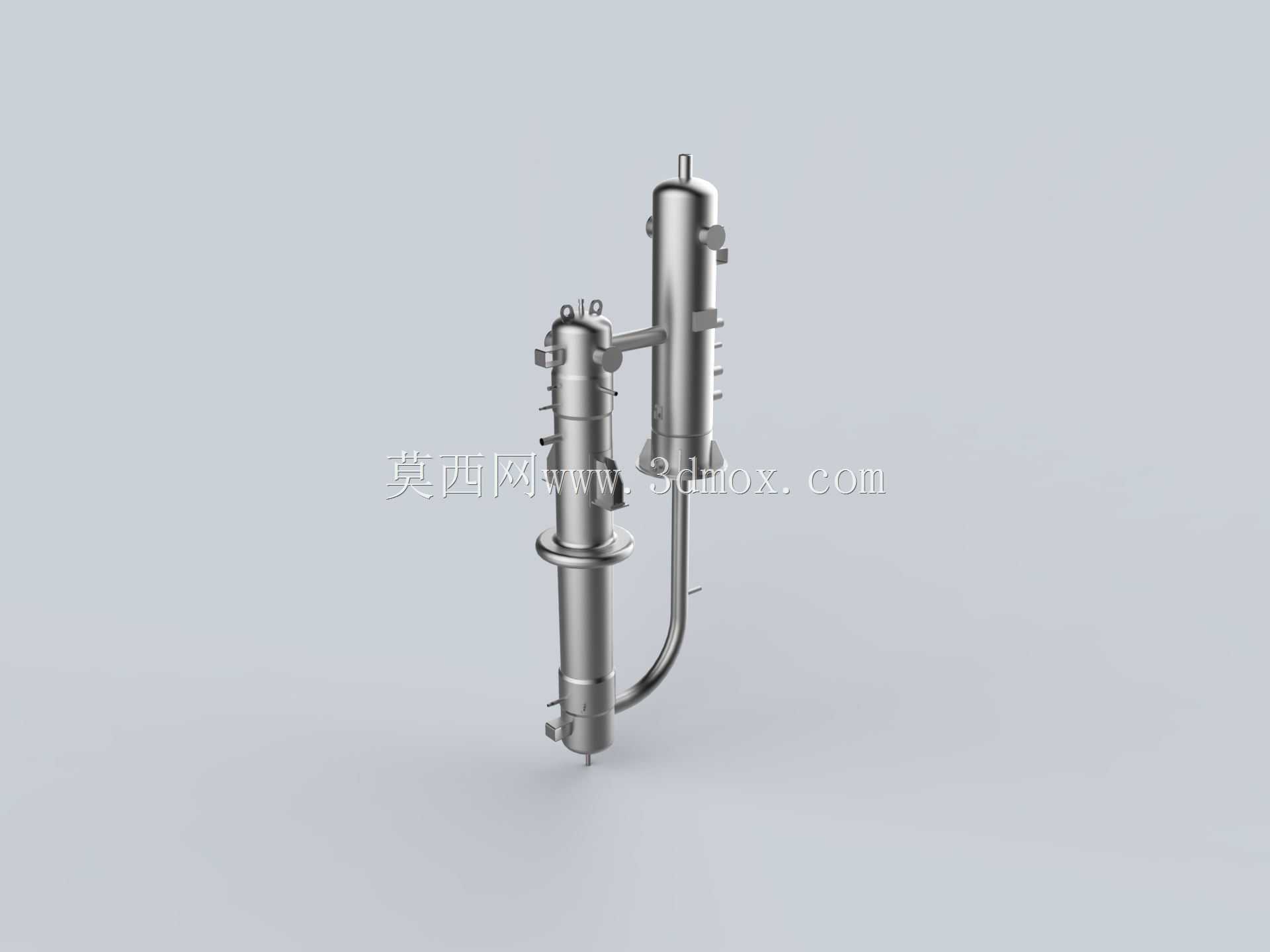

这套多帕里瓦特尔装置的三维结构，核心面向精细化工、制药溶剂回收工段的精馏分离场景，在实际生产中常被用于共沸物系的连续精馏分离，通过双塔耦合的结构实现物料的多次气液传质，相比单塔精馏能在更低回流比下达到更高的分离纯度，有效降低工段的蒸汽消耗与冷却负荷。从结构设计逻辑来看，建模时优先考虑了塔体内部的气液流道分布，主塔与副塔通过侧线气相管、液相回流管连通，管道的弯折角度经过反复校核，避免气液两相流动时出现液阻或者气堵的问题，塔体外壁设置的多组管嘴分别对应进料口、塔顶气相出口、塔底采出口、测温测压接口，每个接口的伸出长度都匹配现场常用的法兰安装空间，不会出现管道安装时与相邻结构干涉的问题。设备的安装边界需要结合现场钢架平台预留空位核算，主塔的垂直安装基准面与副塔的平行度公差在建模时就做了装配约束，底部的支脚结构预留了地脚螺栓的安装孔位，支脚的高度设计考虑了塔底排净阀的操作空间，日常检修时无需额外搭建临时支架就能完成阀门拆装。塔体的壁厚设计结合了常压精馏的工况要求，筒体段采用等壁厚结构，上下封头采用标准椭圆形封头，降低应力集中的风险，塔体外部的管架结构用于固定外部连接的工艺管道，避免管道重量直接作用在塔壁管嘴上造成焊缝开裂。在建模过程中，特意还原了塔节之间的法兰连接结构，每一组法兰的螺栓孔都做了跨中布置，符合压力容器的安装规范，连通主副塔的弯管采用无缝弯管结构，弯曲半径满足流体输送的最小阻力要求，弯管两端的连接法兰与塔体管嘴的法兰压力等级保持一致，避免现场安装时出现压力等级不匹配的问题。这套结构的设计思路没有追求过度冗余的结构，所有外部附件都围绕实际操作需求布置，比如塔顶的放空口设置在封头最高点，能保证开车时塔内空气完全排净，塔底的排净口设置在筒体最低点，停车时能将塔内残液完全排空，避免残液滞留造成设备腐蚀或者物料交叉污染。针对不同处理量的工况，这套结构可以通过调整塔体高度、塔径参数实现适配，建模时所有特征都采用参数化驱动，调整尺寸时不会出现特征报错的问题，方便设计人员根据具体项目的工艺参数快速调整模型尺寸，直接导出工程图用于生产制造。
