管壳式电容双极换热设备结构设计

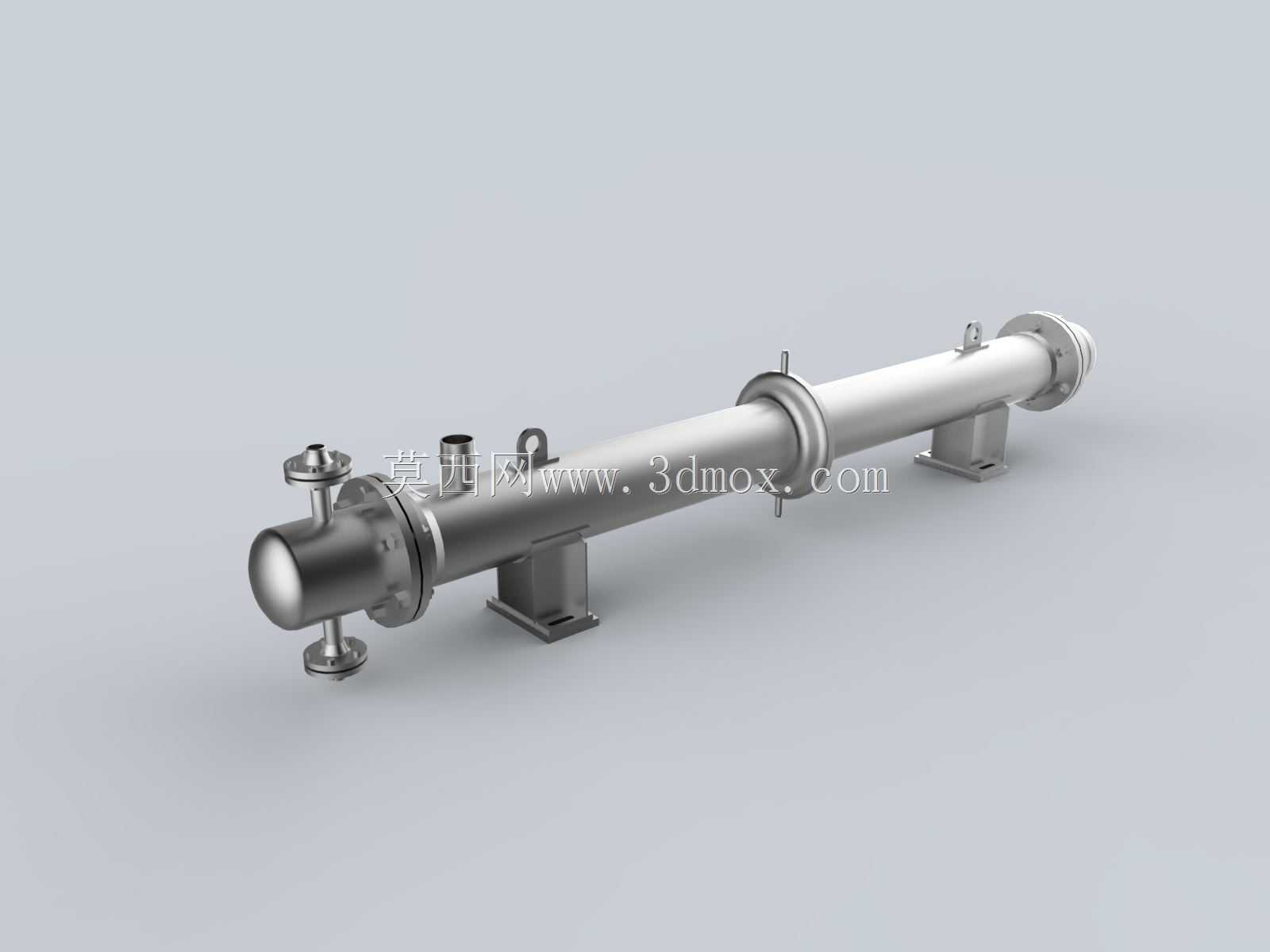

在化工、能源及暖通换热系统的现场布局里，这类卧式管壳结构的双极换热设备，常被布置在装置区的管廊下层或设备平台边缘，承担两种介质间的热量传递任务，既可以用作冷凝器将气态介质冷凝为液态，也可作为加热器用高温介质对低温工艺流体升温，部分工况下还能实现余热回收，把生产环节排出的废热传递给待预热的进料介质，降低整套系统的能耗水平。从结构设计逻辑来看，整体采用卧式长筒体布局，筒体两端配置管板与封头结构，侧面预留的多个接管分别对应介质进出口、排气口、排液口及仪表安装位，底部设置的两个鞍式支座是核心承重部件，设计时需要核算支座间距与筒体挠度的匹配关系，避免长筒体在自重与充液重量作用下产生过大弯曲变形，同时支座上的地脚螺栓孔预留了足够的热胀冷缩滑移间隙，适配设备运行时因温度变化产生的轴向伸缩量。筒体外壁设置的多个抱箍式固定件，一方面用于强化筒体的径向刚度，减少薄壁筒体在承压状态下的失稳风险，另一方面可作为外部保温层的固定支点，方便现场施工时固定保温棉与外护板。两端封头位置的接口做了差异化管径设计，大口径接口对应管程介质的主流通通道，小口径接口则用于壳程的介质进出或安全附件安装，接管的伸出长度充分考虑了法兰安装、阀门操作及管道焊接的操作空间，不会出现安装时工具无法施展的问题。建模过程中，筒体的焊缝位置做了简化的结构示意，管板与筒体的连接采用对接焊结构的特征还原，鞍式支座的垫板与筒体接触位置做了弧面匹配处理，保证装配时的面接触受力，避免局部应力集中。设备的安装边界需要注意，卧式布置时要保证两端接管与外部管道连接时无强制对口，设备整体的水平度偏差控制在规范允许范围内，底部支座要预留排污操作的空间，侧面的仪表接口要避开操作通道，方便后期运维人员读取参数或检修更换部件。这类双极结构的设计，相当于在单台筒体内集成了两段换热流程，相比两台串联的单流程换热器，能减少设备占地面积，降低管道连接的工程量与泄漏点数量，在场地受限的改造项目中优势尤为明显。设计时还需要考虑壳程的折流板间距与导流结构，保证壳程介质在筒体内的流速均匀，避免出现流动死区影响换热效率，同时控制介质流速在合理区间，减少对换热管的冲蚀磨损，延长设备的整体使用寿命。
