轧机用高精度弹性筒夹结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:263965
  • 轧机用高精度弹性筒夹结构设计
  • 轧机用高精度弹性筒夹结构设计
  • 轧机用高精度弹性筒夹结构设计

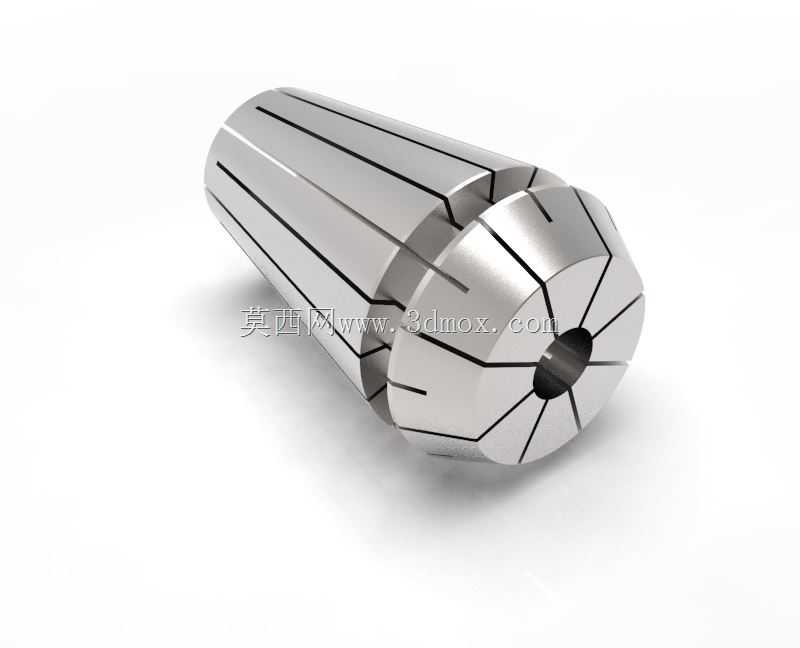

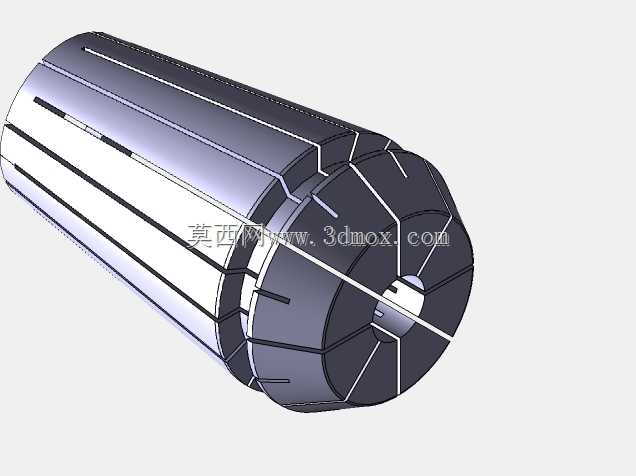

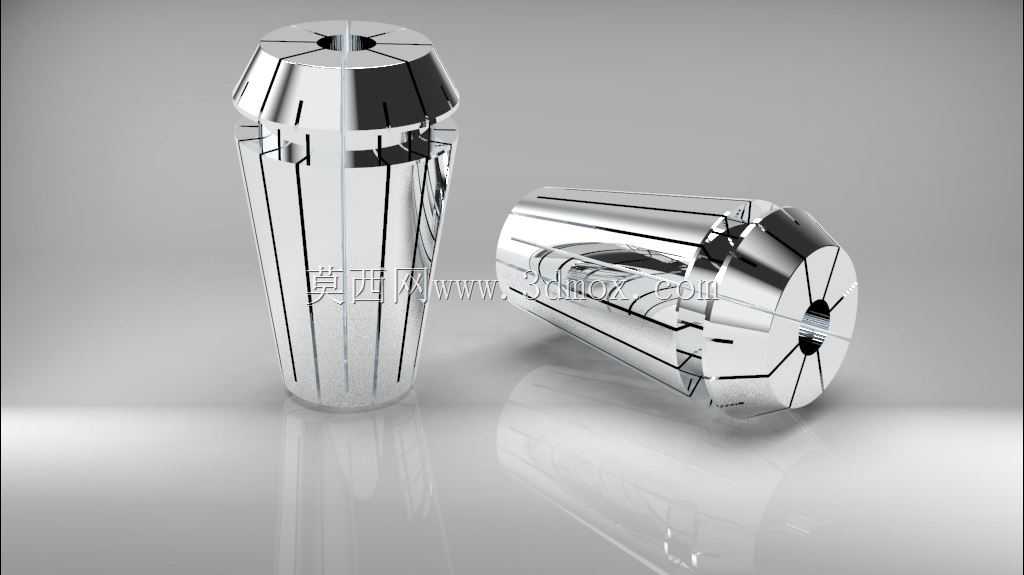

在金属轧制加工场景中,这类弹性夹头是主轴端与加工刀具、轧辊芯轴连接的核心夹紧元件,日常作业里主要承担径向定心与轴向锁紧的双重作用,适配高速回转工况下的扭矩传递需求,避免加工过程中出现刀具甩动、芯轴偏移的问题。从结构设计逻辑来看,整体采用锥面配合的自锁构型,外锥面与主轴锁紧套的内锥面完全贴合,当锁紧套施加轴向压紧力时,夹头本体沿周向均匀分布的开槽会产生均匀的径向收缩变形,以此抱紧中间穿过的刀具柄部或者芯轴轴颈,这种开槽布局经过受力校核,每道槽的长度、宽度都经过反复调整,保证夹紧力沿圆周方向均匀分布,不会出现局部应力集中导致的夹头开裂或者被夹持件偏摆的问题。夹头的内孔根据适配场景可做成不同直径规格,安装时需要保证夹头外锥与主轴锥孔的清洁度,避免铁屑、油污残留导致配合面接触不良,影响定心精度,通常这类夹头的夹持跳动精度可以控制在微米级,满足精密轧制、高精度铣削加工的同轴度要求。从安装边界来看,夹头的总长度、外锥大端直径、小端直径都需要和对应规格的主轴锁紧套完全匹配,装入主轴后伸出端面的长度需要控制在合理范围,避免过长导致刚性不足,过短则无法实现有效锁紧,开槽的末端设计有应力释放圆孔,能够抵消反复胀缩过程中产生的疲劳应力,大幅提升夹头的使用寿命。日常使用中,这类夹头除了轧机设备配套,也可适配加工中心、铣床等通用机床的刀具夹持场景,更换不同内孔规格的夹头即可夹持不同直径的刀具,无需更换整套主轴夹紧机构,通用性较强。设计建模过程中需要重点关注锥面的锥度公差、开槽的对称度公差,以及内孔与外锥面的同轴度公差,这些形位公差直接决定了夹头最终的使用精度,建模时需要将夹紧变形量纳入考量,预留合理的弹性变形空间,保证锁紧状态下既能提供足够的夹紧力传递扭矩,又不会因为收缩量过大导致夹头发生塑性变形失效。
