曲柄活塞联动教学演示机构

　　这套曲柄活塞联动演示机构，主要面向机械原理教学、传动结构验证以及小型动力装置结构认知场景使用。整套机构将内燃机核心的曲柄滑块运动逻辑完整拆解呈现，没有加装复杂外壳遮挡，所有运动部件的配合关系完全外露，非常适合职业院校机械专业课堂演示、工装设计团队做曲柄连杆运动校核参考，也可作为科普展馆机械传动展区的互动演示展品。

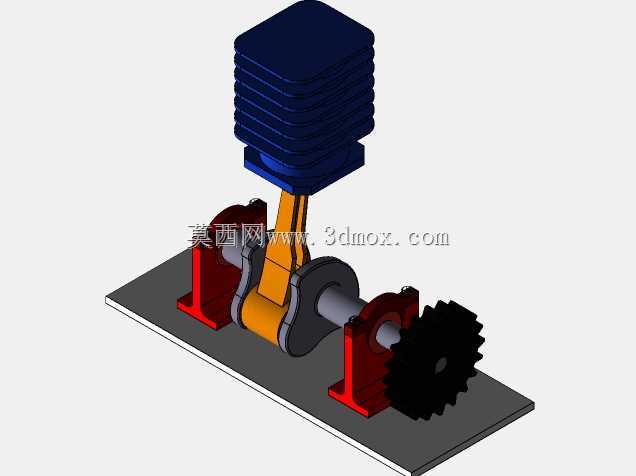

　　从实际功能来看，这套机构完整复现了旋转运动与直线往复运动的转换过程：端部齿轮作为动力输入件，外接手摇柄或者低速驱动电机后，带动曲轴绕两端支撑座回转，曲轴偏心轴颈通过连杆拉动活塞在缸筒内做上下直线往复运动，和内燃机做功冲程中活塞推动曲轴旋转的动力传递路径完全对应，只是演示状态下反向输入动力，让观察者可以直观看到活塞行程、曲轴转角、连杆摆角三者的实时对应关系。缸筒外侧设计了多层环形散热鳍片，既还原了真实小型内燃机气缸的散热结构外形，也在演示过程中强化了活塞运动的直线导向边界，避免活塞往复过程中出现侧向偏摆。

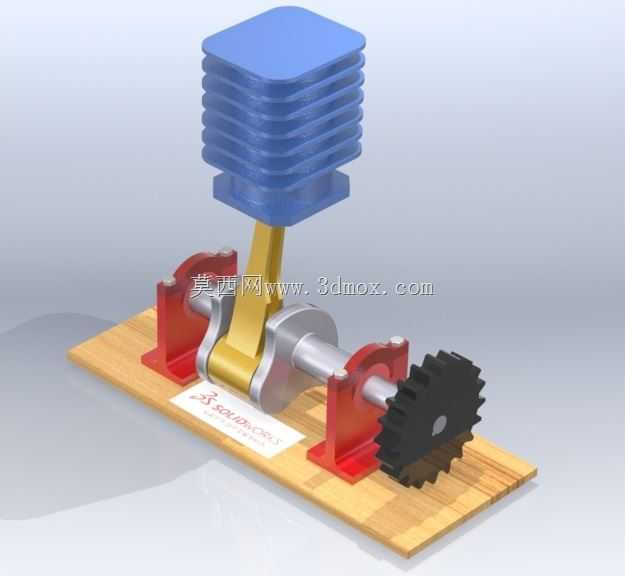

　　设计思路上优先保证运动可视性与装拆便捷性：底部采用木质平板作为安装基座，所有支撑部件都通过紧固件固定在基板上，两端的红色轴承支座采用剖分式轴承座结构，曲轴穿装完成后可以直接压合轴承盖锁紧，不需要从轴端整体套装，日常教学拆解时可以快速取出曲轴、连杆组件，单独展示偏心轴颈、连杆大头轴瓦的配合结构。连杆采用金色区分色，和银色曲轴、黑色齿轮、红色支座形成明显视觉分层，转动过程中观察者可以快速追踪连杆的摆动轨迹，不会和其他部件混淆。曲轴输出端安装的黑色直齿轮，既可以作为手摇输入的连接位，也可以和其他齿轮组啮合，拓展演示齿轮变速、多缸联动等进阶传动逻辑。

　　安装边界方面，整套机构所有部件的安装基准都落在底部木质基板上，基板预留了各支座、缸筒支架的定位孔位，装配时先固定两端轴承支座，保证两个支座的轴承孔同轴度误差控制在0.05mm以内，再穿装曲轴，手动盘动齿轮确认曲轴回转无卡滞之后，再依次连接连杆、活塞组件，最后固定上方的缸筒支架，调整缸筒中心线和曲轴主轴颈中心线的垂直度，保证活塞全程运动无剐蹭。横向安装尺寸上，齿轮端面到左侧支座外侧的距离预留了足够的手摇操作空间，不会出现操作时磕碰基座边缘的问题；纵向尺寸上，活塞运行到上止点时，顶部散热鳍片和基座上方预留的演示空间留有充足余量，不会和外部防护罩产生干涉。

　　实际使用中，这套机构可以直观展示曲柄连杆机构的死点位置：当活塞运行到上止点、下止点时，连杆和曲轴曲柄处于共线状态，此时如果从活塞侧施加驱动力无法带动曲轴转动，教学时可以直接在该位置演示机构死点特性，也可以进一步延伸讲解飞轮、齿轮蓄能克服死点的工程原理。所有运动配合面都预留了合理的间隙，活塞和缸筒之间采用间隙配合，曲轴和轴承座之间配置滑动衬套，长时间反复演示运行也不会出现卡滞磨损，红色支座的加强筋结构也保证了曲轴高速回转时支座不会出现形变振动，整体结构稳固，完全满足日常教学演示的反复装拆、运行需求。
