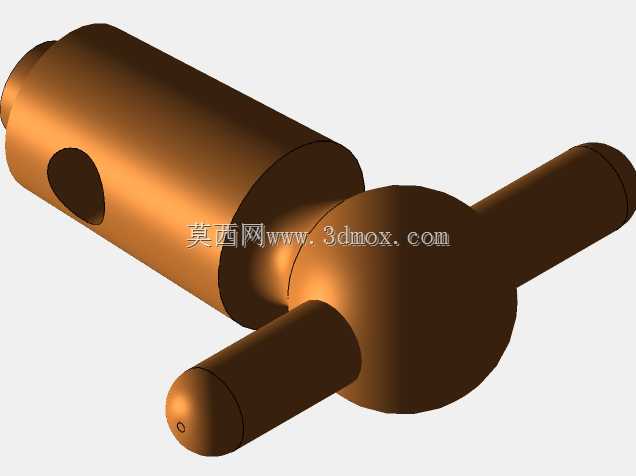

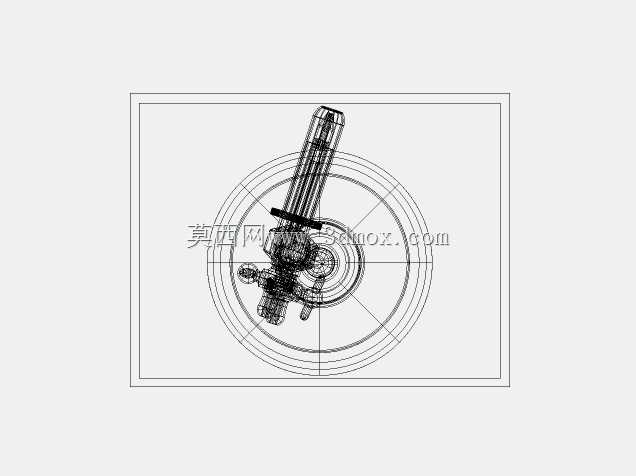

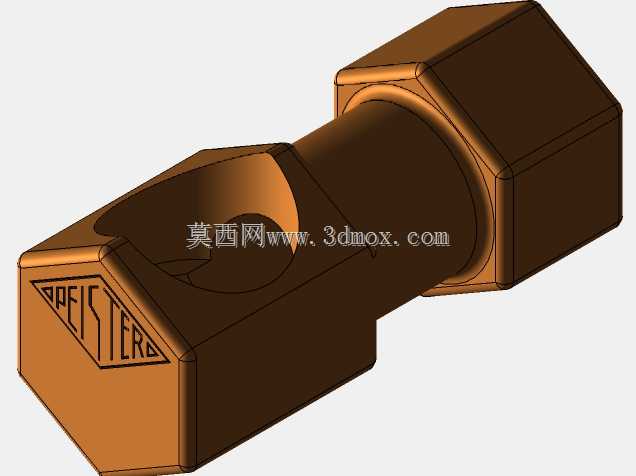

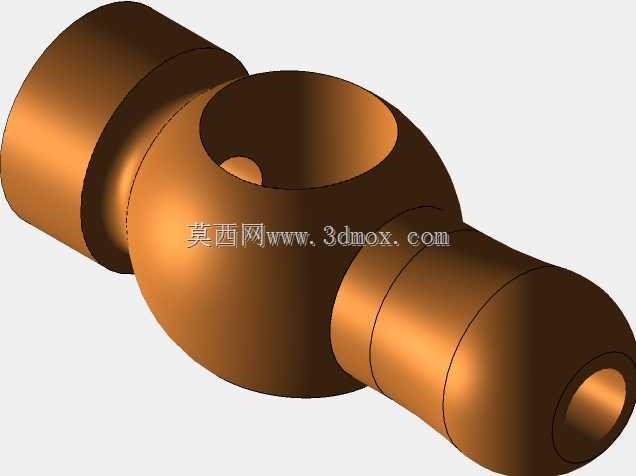

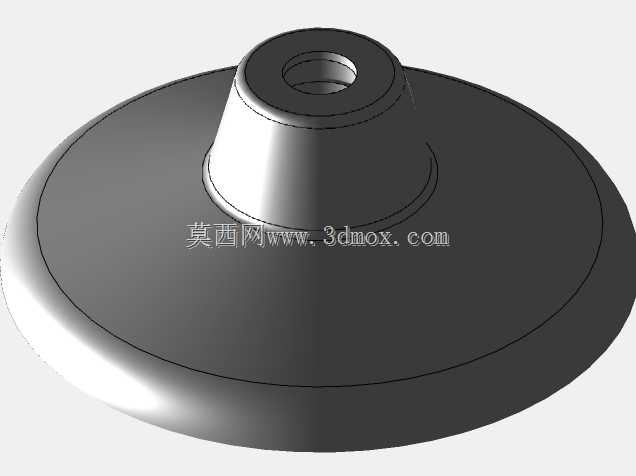

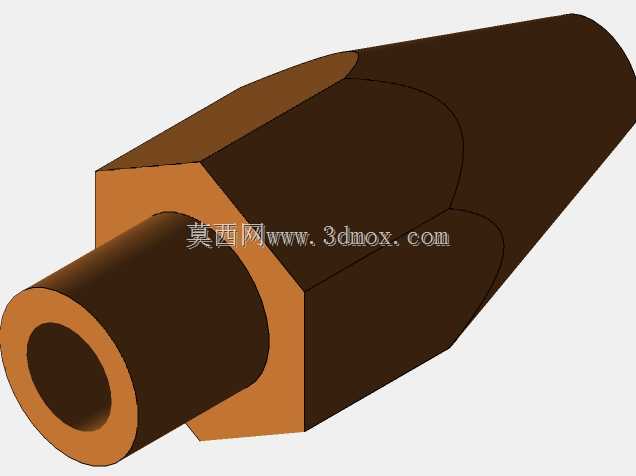

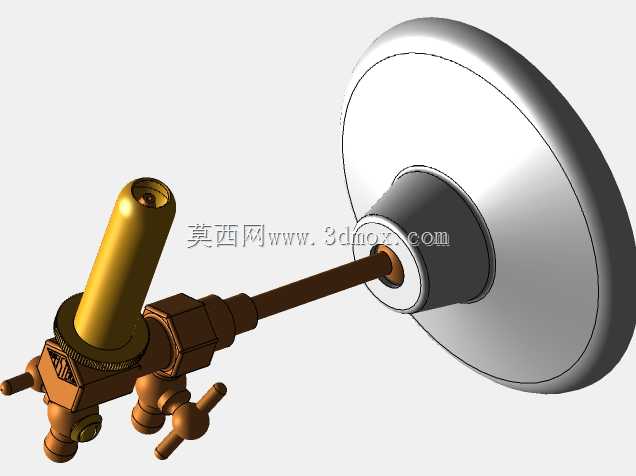

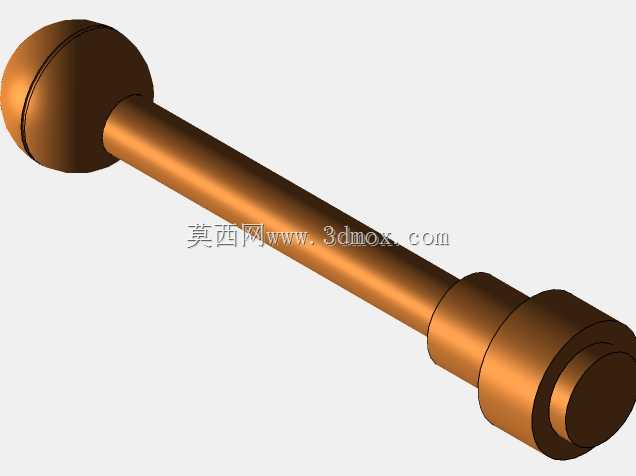

带侧孔球头铰接式连接销轴结构

这类带侧孔的球头铰接销轴，多应用在需要小角度摆动补偿的传动连接场景中，常见于农用机械操纵连杆、小型工程机械操纵机构、轻工设备的联动摆臂结构里，核心作用是在两个存在相对摆角的构件间传递轴向推拉力，同时补偿安装过程中产生的同轴度偏差，避免刚性连接带来的别劲、卡滞问题，降低连杆铰接处的交变应力集中。从结构设计逻辑来看，主体长圆柱段是主要的承载插入段，加工时需保证圆柱面的圆度与表面粗糙度，确保插入对应安装孔后滑动顺畅无卡涩，长圆柱上的径向通孔是销钉穿装位，用于和主动端构件形成周向固定，防止销轴工作时从安装孔内脱出，也能传递部分周向扭矩。中间的球形结构是整个零件的核心功能段，球面的加工精度直接决定铰接摆动的灵活度，球面与长圆柱段、两个对称布置的短圆柱摆臂采用平滑过渡，避免应力集中在衔接直角处，两个对称短圆柱是和从动端构件的铰接配合位，短圆柱端部的小凹点是装配定位标记点，方便安装时对准从动件的定位槽，保证穿装销钉时孔位对齐。设计这类零件时，首先要确认安装边界：长圆柱段的外径需匹配主动端安装孔的公差带，一般采用间隙配合保证拆装便捷，径向通孔的位置距离长圆柱端面的尺寸，要保证穿装开口销或者圆柱销后，销钉端部不会突出构件外表面干涉周边运动部件；球形段的直径要大于长圆柱外径，形成轴向限位台阶，避免销轴窜动时整体滑入安装孔内；两个对称短圆柱的中心距要匹配从动端叉形接头的开口宽度，短圆柱的长度要保证插入从动接头孔后有足够的搭接量，不会在摆动过程中脱出。实际选型应用时，要根据传递的推拉力大小核算长圆柱段的剪切强度，球面的摆角范围要覆盖机构工作时的最大偏角，避免摆到极限位置时球面与安装孔边缘发生刚性磕碰，侧孔的直径要匹配常用的标准销钉尺寸，减少非标紧固件的使用，降低后期维护更换的成本。这类铰接结构相比普通直销轴，优势在于可以允许连接的两个构件存在一定范围内的空间偏角，不需要安装时严格保证两个构件的同轴度，降低了机架焊接加工的精度要求，在中低速、中等载荷的操纵联动机构中应用十分广泛，建模时要注意球面与各圆柱段的相切过渡，不能出现衔接棱边，否则实际加工后会在棱边处产生应力集中，反复受交变载荷后容易出现断裂失效。
