带L型引压管的径向管道检测压力表

这款压力表主要面向工业流体输送管路的压力在线检测场景，在给排水、暖通循环、低压气动输送、小型液压支路等工况中都能适配，核心作用是实时反馈管路内部的流体压力数值，帮助运维人员判断管路是否存在堵塞、泄漏、超压运行等异常状态，避免管路因压力异常出现破损、介质泄漏或者后端设备损坏的问题。

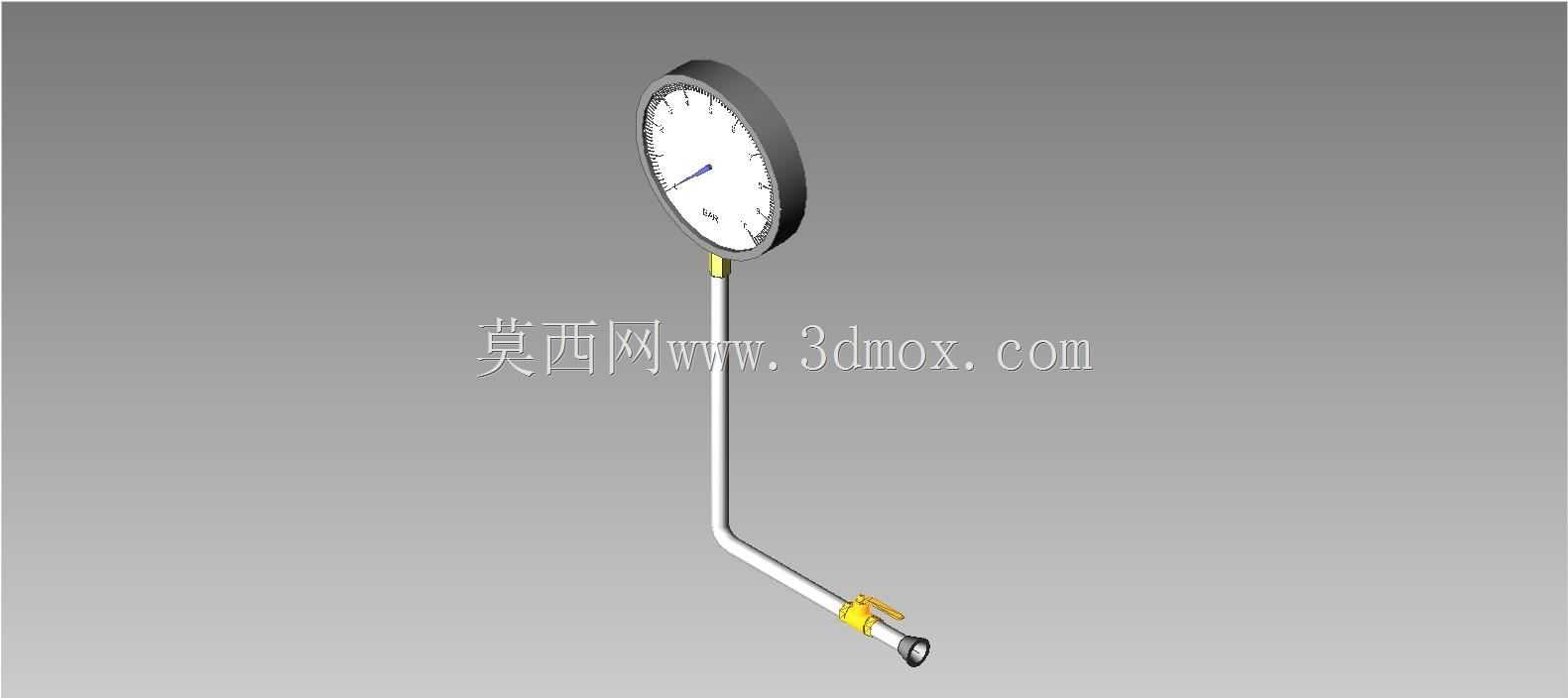

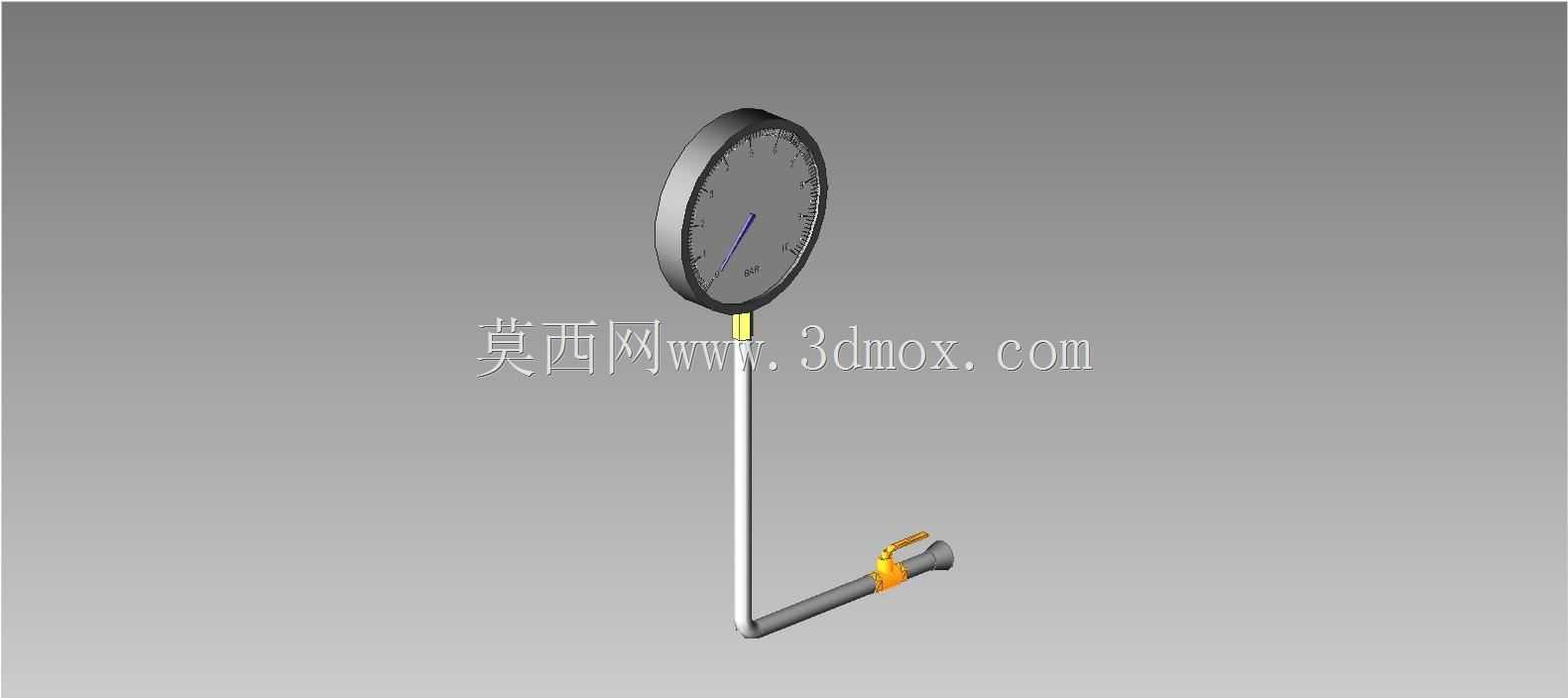

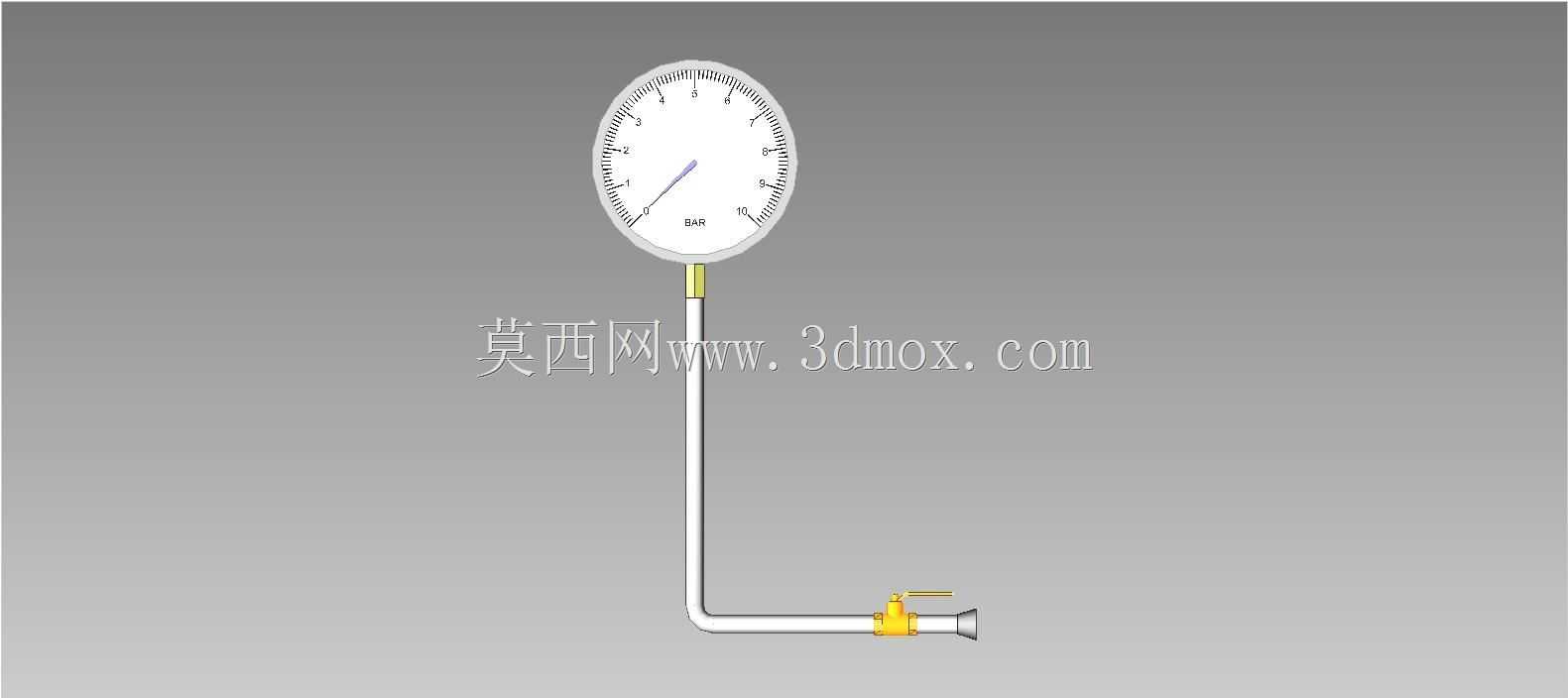

从结构设计来看，模型还原了径向安装压力表的典型结构，圆形表壳内置刻度盘与指针机构，表壳下方延伸出垂直的引压杆，末端搭配L型转接管与带锁紧结构的快接接头，这种结构设计不需要将压力表直接垂直安装在管道顶部，能适配管道周边安装空间局促的场景，L型转接管可以调整引压方向，避开管道周边的管线、支架等干涉部件，安装时不需要额外定制异形引压接头，能减少现场安装的配件准备工作量。

设计过程中优先考虑了现场安装的边界适配性，表壳采用薄型圆盘结构，厚度控制在常规径向压力表的标准范围内，不会因为表壳过凸占用过多管道外侧的操作空间，引压杆的长度匹配常规管道保温层厚度，即使管道包裹了20-30mm厚度的橡塑保温层，也不需要额外接长引压管就能完成安装，避免引压管过长导致的压力传递滞后、管段积气影响检测精度的问题。末端的L型转接管转角做了圆弧过渡，没有直角死区，能减少介质在引压段的残留，对于带少量杂质的水介质、低压气体介质，不会因为转角积污堵塞引压通道，降低日常维护的疏通频率。

功能特性上，这款压力表的检测接口适配常规的小通径管道测压点，接头处的锁紧结构能保证带压状态下不会出现松脱泄漏，指针机构的传动比匹配常规0-1.6MPa的低压检测量程，读数刻度均匀分布在表盘圆周，运维人员站在管道侧面就能清晰读取压力数值，不需要刻意俯身或者调整观察角度。表壳的边缘做了包边处理，能避免现场安装磕碰导致表盘玻璃破损，引压杆与表壳的连接位置做了密封加强结构，长期在振动的管路上使用也不会出现连接处渗液的问题。

在建模还原的过程中，各部件的装配间隙都按照实际装配公差设置，引压管与转接管的连接位置保留了密封件的安装空间，接头处的锁紧卡扣结构完整还原，既可以作为现场管路设计时的选型参考模型，也能用于管路装配模拟时的干涉检查，提前预判压力表安装后是否会和周边的阀门、管道支架产生空间冲突，减少现场安装时的二次调整工作量。
