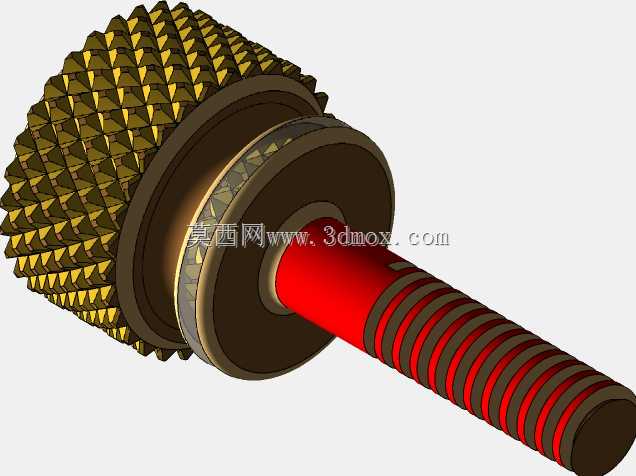

带菱形滚花结构的手拧调节螺钉

这类带滚花结构的手拧螺钉，在各类需要频繁手动调节、无需借助工具拆装的设备结构中应用极广，从实验室小型仪器的面板固定、工装夹具的行程微调，到电子设备的外壳快拆、气动管路的接头锁紧，都能见到这类零件的身影。不同于普通外六角或内六角螺钉需要配套扳手、螺丝刀才能操作，滚花螺钉的核心设计逻辑就是实现无工具手动操作，让操作人员在调试、检修、日常维护时能快速完成松紧动作，大幅降低操作门槛，提升拆装调节的效率。

从结构设计来看，螺钉头部的菱形滚花是整个零件的核心功能区，滚花的纹路深度、齿形角度都经过实际操作验证，既不会因为纹路过浅导致手部施力时打滑，也不会因为纹路过于尖锐划伤操作人员的手部皮肤，滚花区域的直径设计充分考虑了普通人手指的施力力矩范围，在常规手动拧紧的力度下，能提供足够的摩擦力矩，保证螺钉锁紧后不会因为设备运行的轻微振动出现松脱。头部与螺杆衔接的位置设计了台阶轴结构，这个台阶一方面能在螺钉拧紧到位时起到轴向限位的作用，避免螺钉拧入过深损伤被连接件的安装面，另一方面也能在安装时作为定位基准，保证螺钉拧入后头部与安装面的贴合度一致，避免出现偏斜导致的锁紧力不均问题。

螺杆部分采用标准螺纹牙型设计，螺纹的大径、中径、小径都符合通用紧固件的公差要求，能和对应规格的标准内螺纹孔直接适配，不需要额外定制配套的螺纹结构，降低了整机组装的配件采购成本。螺杆靠近头部的位置做了一段光轴过渡区，这个区域的作用是在螺钉穿过被连接件的光孔时起到导向作用，避免螺纹牙型刮伤光孔内壁，同时也能在频繁松紧的过程中减少螺纹段的磨损，延长螺钉的使用寿命。

从安装边界来看，这类螺钉的头部滚花区域外径比螺杆大出近两倍，设计安装空间时需要预留出足够的手指操作空间，不能在滚花头部周围布置过高的凸台或其他结构件，否则会导致手指无法捏住滚花区域完成施力动作。螺钉的拧入深度需要根据被连接件的厚度提前核算，避免螺杆过长顶到设备内部的其他元器件，或是过短导致螺纹啮合齿数不足，影响锁紧强度。在实际选型应用中，这类滚花螺钉多用于受力不大的调节、固定场景，不适合用于需要大扭矩锁紧的重载连接位置，避免手动施力的力矩不足导致连接失效。
