带轮式仿古青铜礼炮结构设计作品

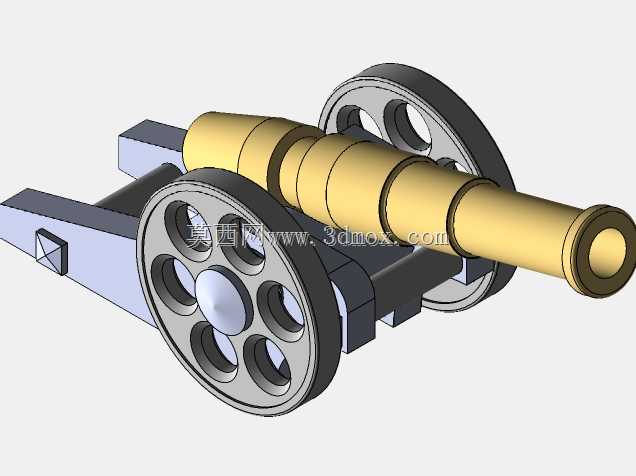

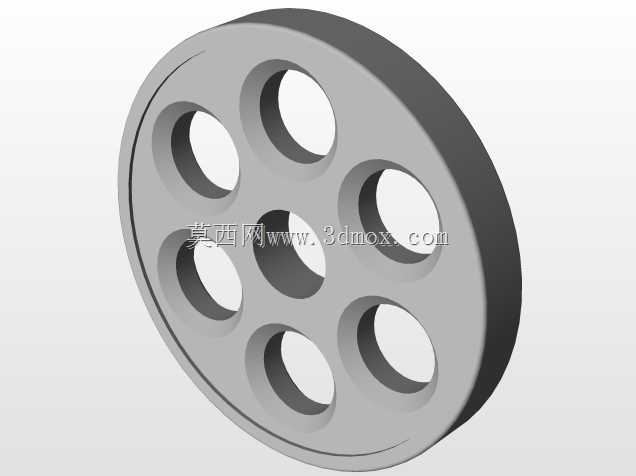

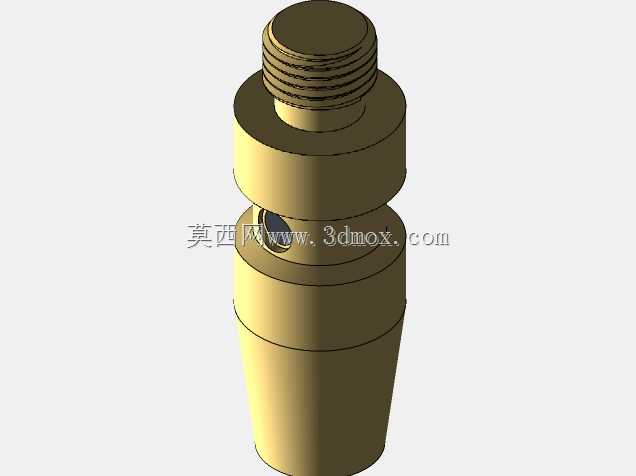

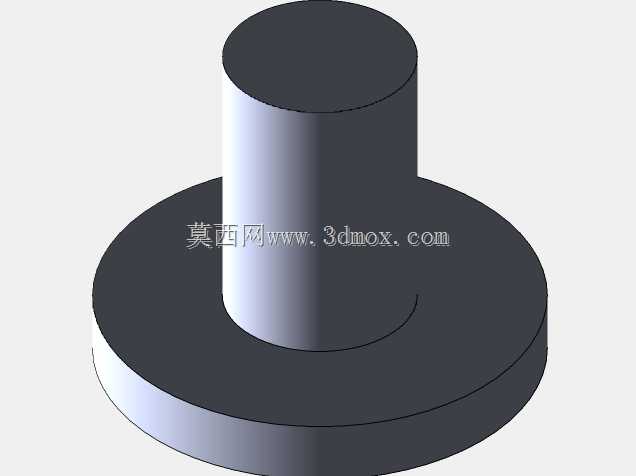

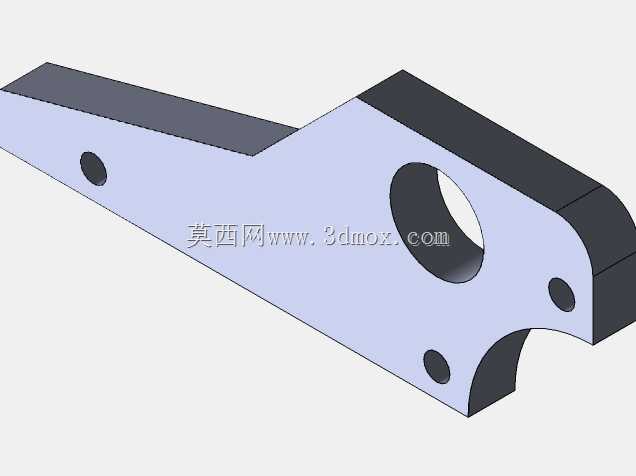

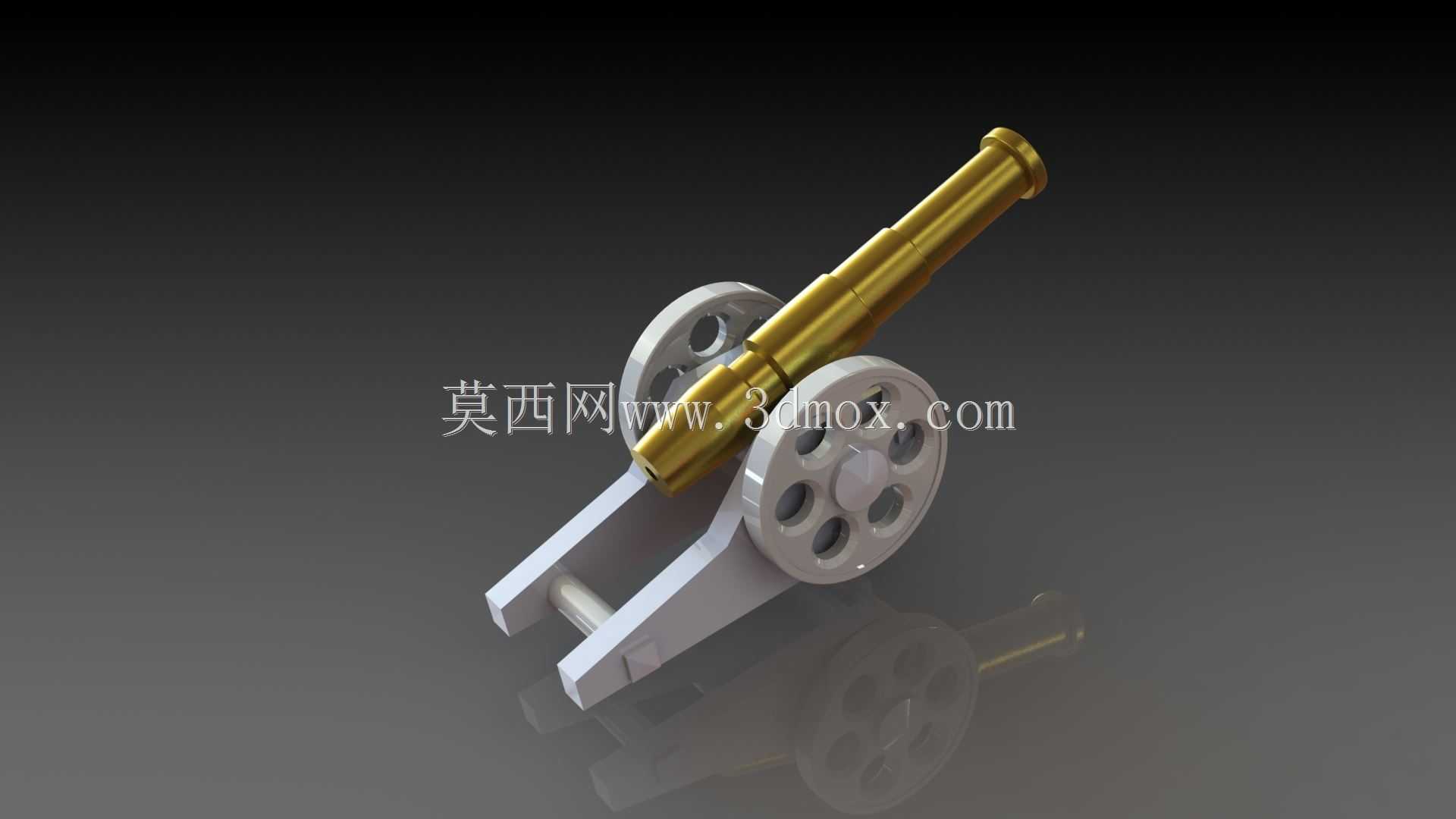

这款带轮式仿古礼炮结构，最初的设计需求来自文旅场景的仿古陈设与文创摆件开发，同时也可作为机械结构教学的演示教具使用。在文旅场景中，这类结构常被放置在仿古街区、影视拍摄基地、军事主题展馆做静态陈设，部分经过安全改装的版本也可用于庆典活动的礼宾鸣放环节，相比传统铸铁古炮，轻量化的结构设计更便于转运与现场布置。从功能特性来看，整个结构分为炮身、轮式炮架、俯仰支撑三个核心模块，炮身采用分段式阶梯轴结构，尾部预留了击发结构的安装腔，炮口位置做了加厚翻边处理，既还原了古炮的外形特征，也能在改装为鸣放用途时承受瞬时的气流冲击。轮架部分采用双辐条轮结构，轮缘做了圆弧过渡，轮轴与炮架支座之间预留了转动间隙，既可以实现短距离的人力推移，也能在陈设时通过轮体的转动调整朝向，不需要额外撬动整体结构。设计过程中优先考虑了装配的工艺性，炮身与炮架的连接采用销轴铰接结构，不需要复杂的紧固件就能实现炮身俯仰角度的调整，俯仰角度的调节范围覆盖0到35度，完全满足陈设展示与常规鸣放的角度需求。外形尺寸方面，整体轮距控制在180mm，炮身总长320mm，炮身轴线最低位置距离安装基面65mm，最高抬升状态下炮口距离基面210mm，安装时不需要额外做地基固定，直接放置在平整的硬质基面即可保持稳定，不会出现侧翻风险。炮架的支撑尾端做了平切处理，当炮身调整到最大俯角时，尾端支撑面与基面完全贴合，配合两轮形成三点支撑结构，即使受到炮身后坐的瞬时冲击力，也能保持结构稳定。所有构件的棱边都做了R1到R2的圆角处理，避免陈设过程中出现磕碰划伤的问题，金属质感的外观处理也能更好还原古炮的厚重质感，不管是做1:1等比例放大的户外陈设，还是缩小比例的桌面文创摆件，这套结构的尺寸链都可以直接按比例缩放，不需要重新调整配合间隙。轮体的辐条采用等间距六孔设计，既减轻了轮体自身重量，也还原了老式铸炮轮的外形特征，轮轴位置加装了衬套结构，长期转动使用也不会出现轴孔磨损松旷的问题。
