摄影器材外螺纹三脚架连接适配构件

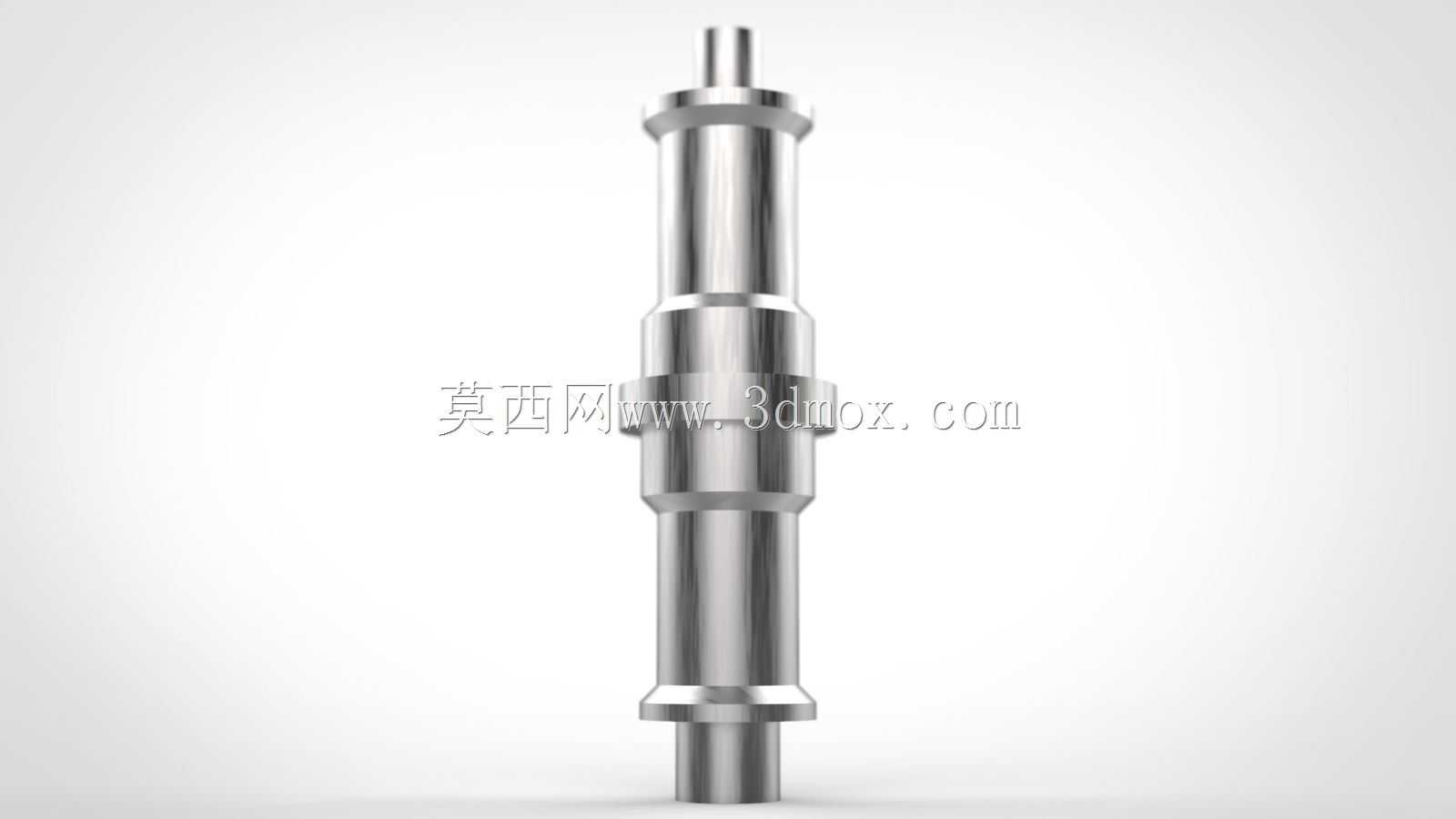

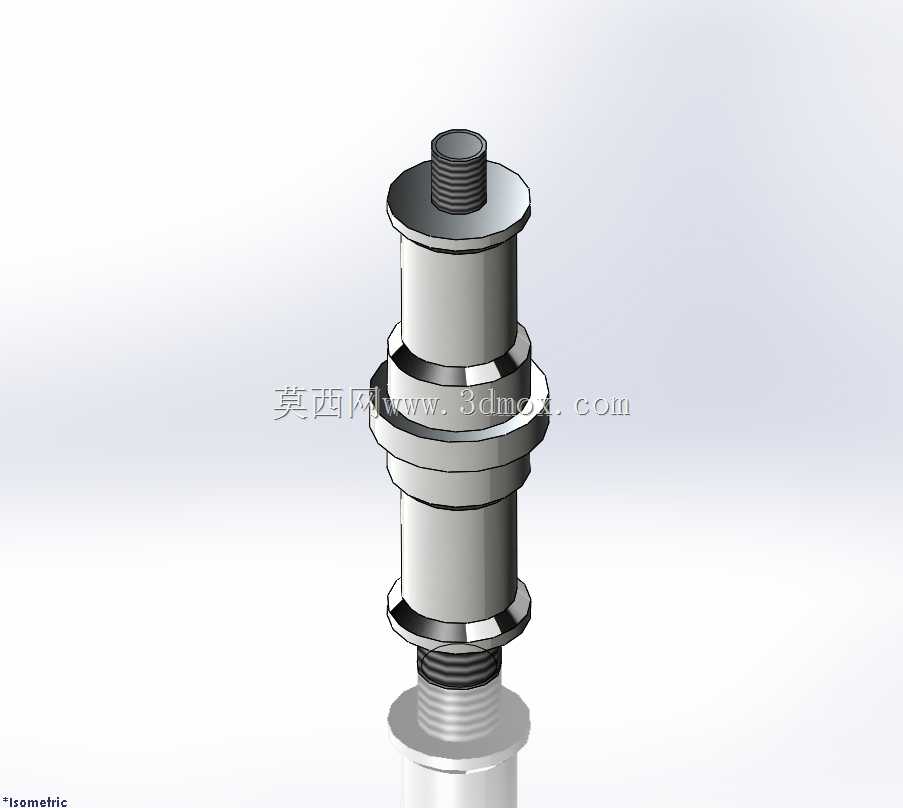

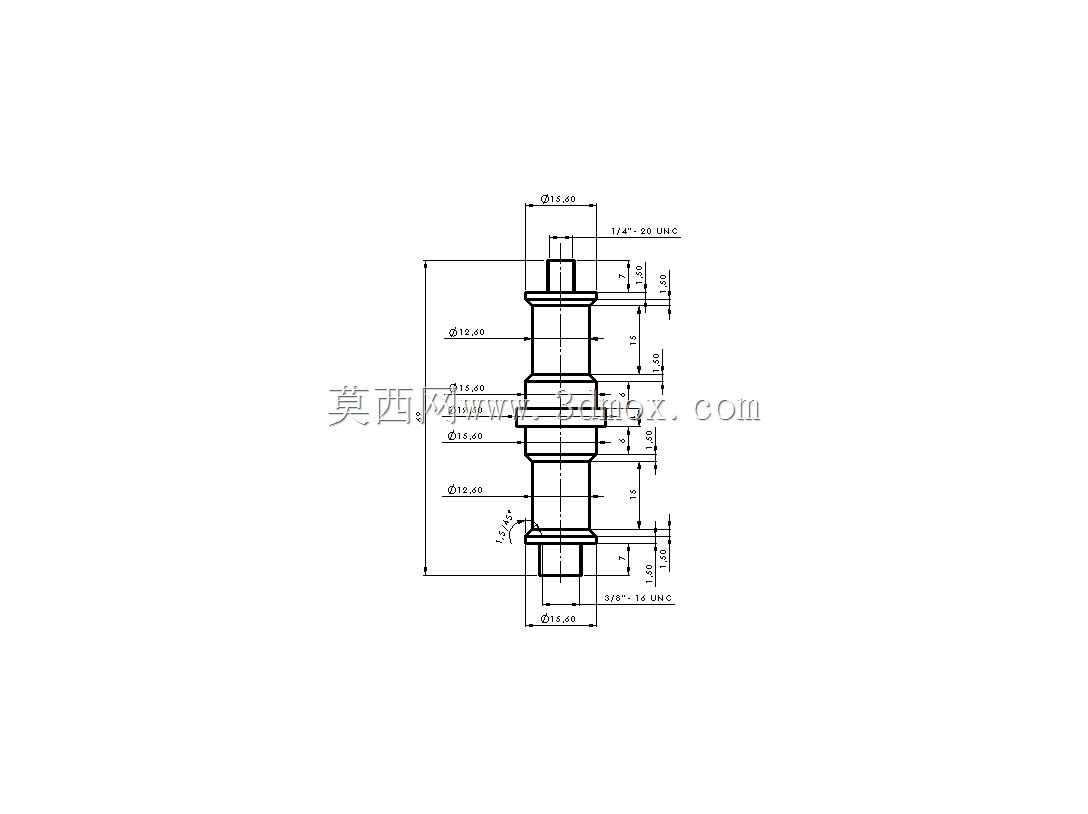

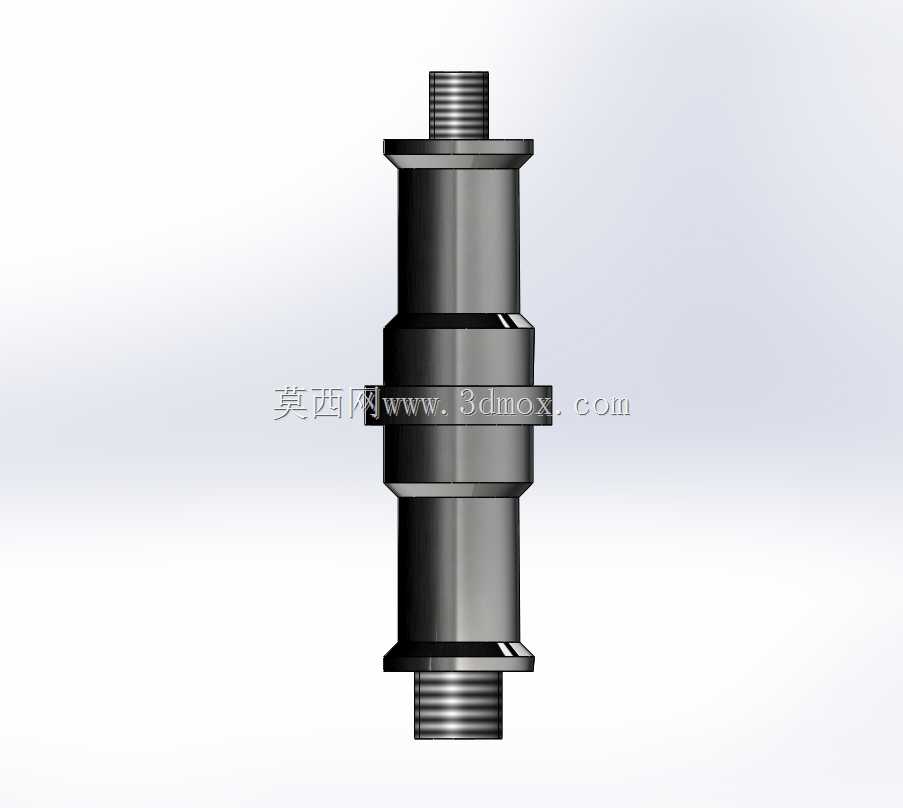

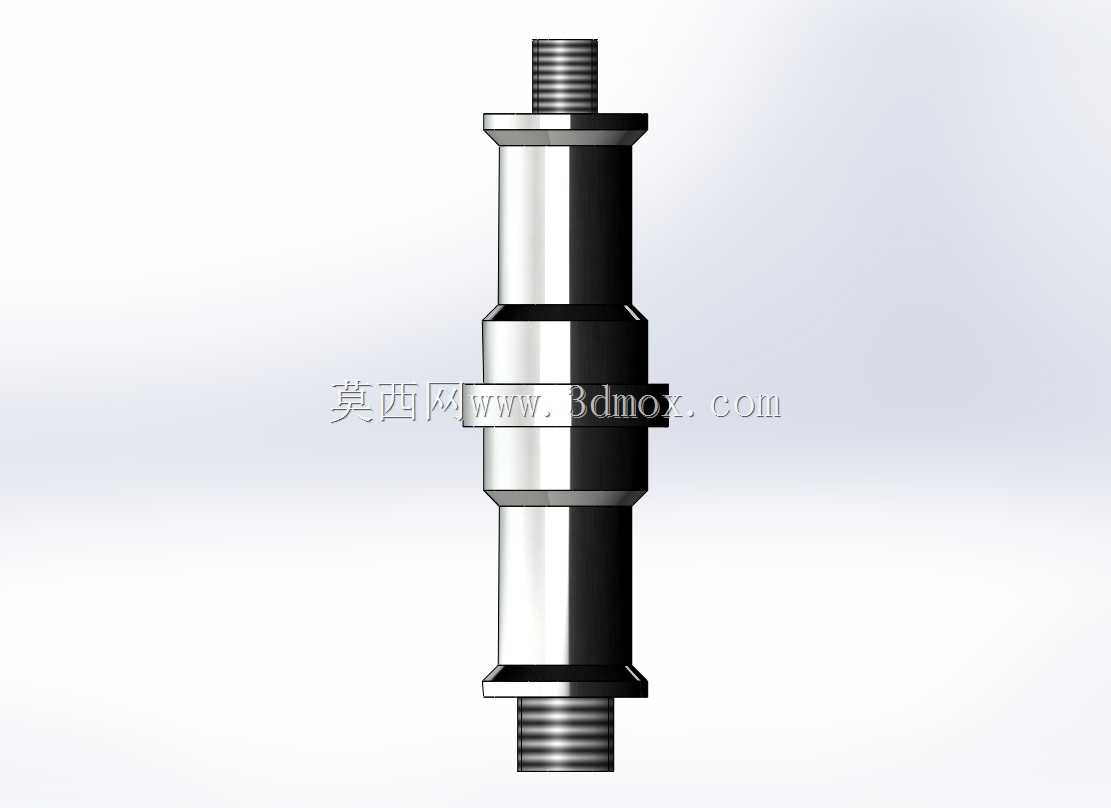

在户外摄影、影视布光、外景设备架设的实际作业场景中，不同规格的支撑接口不匹配是经常遇到的问题，这款外螺纹适配构件正是为解决这类接口兼容问题设计的转接零件。从结构设计来看，整体采用阶梯轴式的同轴布局，沿轴向依次设置不同规格的外螺纹段与定位轴肩，没有多余的冗余结构，完全围绕接口转接的核心功能做结构排布。两端的螺纹段分别对应1/4-20与3/8两种摄影器材领域通用的三脚架螺孔规格，中间的轴肩不仅起到安装限位的作用，也能在旋拧操作时提供受力支撑面，避免安装过程中螺纹过度旋入造成的螺纹滑牙或者构件变形。实际使用时，一端可直接旋入三脚架顶部的对应螺孔内，依靠轴肩端面与三脚架安装面贴合实现轴向定位，无需额外加装垫片即可保证连接后的同轴度，避免架设设备后出现偏心晃动的问题；另一端则可对接灯架、伞式支架等不同类型的外接配件，覆盖A、B、C2型等常见的支架接口规格，让原本接口不匹配的支撑配件能够直接搭配常规三脚架使用，省去了现场更换支撑设备或者临时改造接口的麻烦。从安装边界来看，构件整体为回转体结构，最大外径处的尺寸控制在常规三脚架安装座的容纳范围内，不会出现安装后与三脚架快装板、锁紧结构发生干涉的情况，轴向总长度经过优化，既保证了两端螺纹的有效啮合长度，满足承重要求，又不会因为伸出过长导致架设后整体重心偏高，影响支撑稳定性。零件表面做了光滑的金属表面处理，没有尖锐的棱角，在户外携带或者现场操作时不会刮蹭器材或者操作人员，各段螺纹的公差按照摄影器材行业的通用配合标准设计，旋合过程顺滑无卡顿，锁紧后不会出现松旷的情况，能够承受常规摄影灯、反光伞、小型外拍设备的重量，在长时间户外架设或者轻微风载的工况下，依然能够保持连接的可靠性，不会因为连接松动导致设备滑落。这类转接构件虽然体积小巧，但在外景作业、工作室布光、移动拍摄等场景中，能够大幅提升现有三脚架设备的适配范围，减少配套支撑设备的携带数量，降低外出作业的负重，是摄影器材配套五金配件中实用性极强的一类连接构件。
