编码器安装固定支撑载体结构设计

项目分类:工装 发布时间:2021-12-29 ID:476113
  • 编码器安装固定支撑载体结构设计
  • 编码器安装固定支撑载体结构设计
  • 编码器安装固定支撑载体结构设计

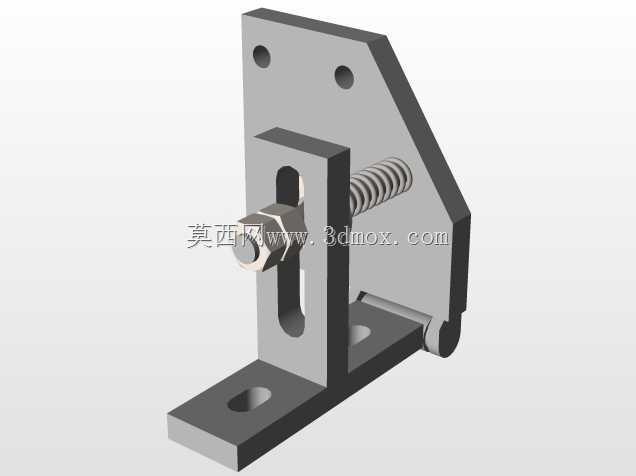

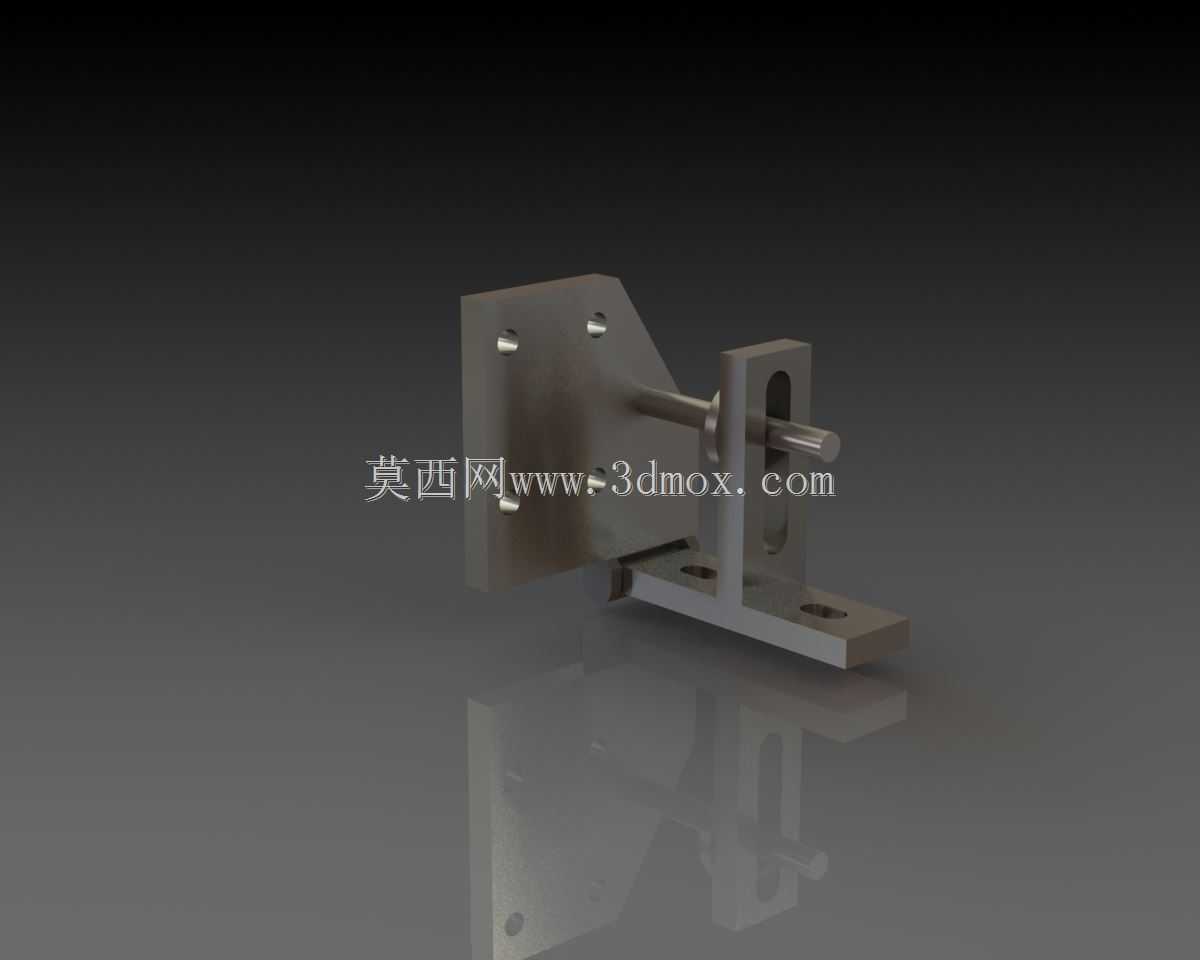

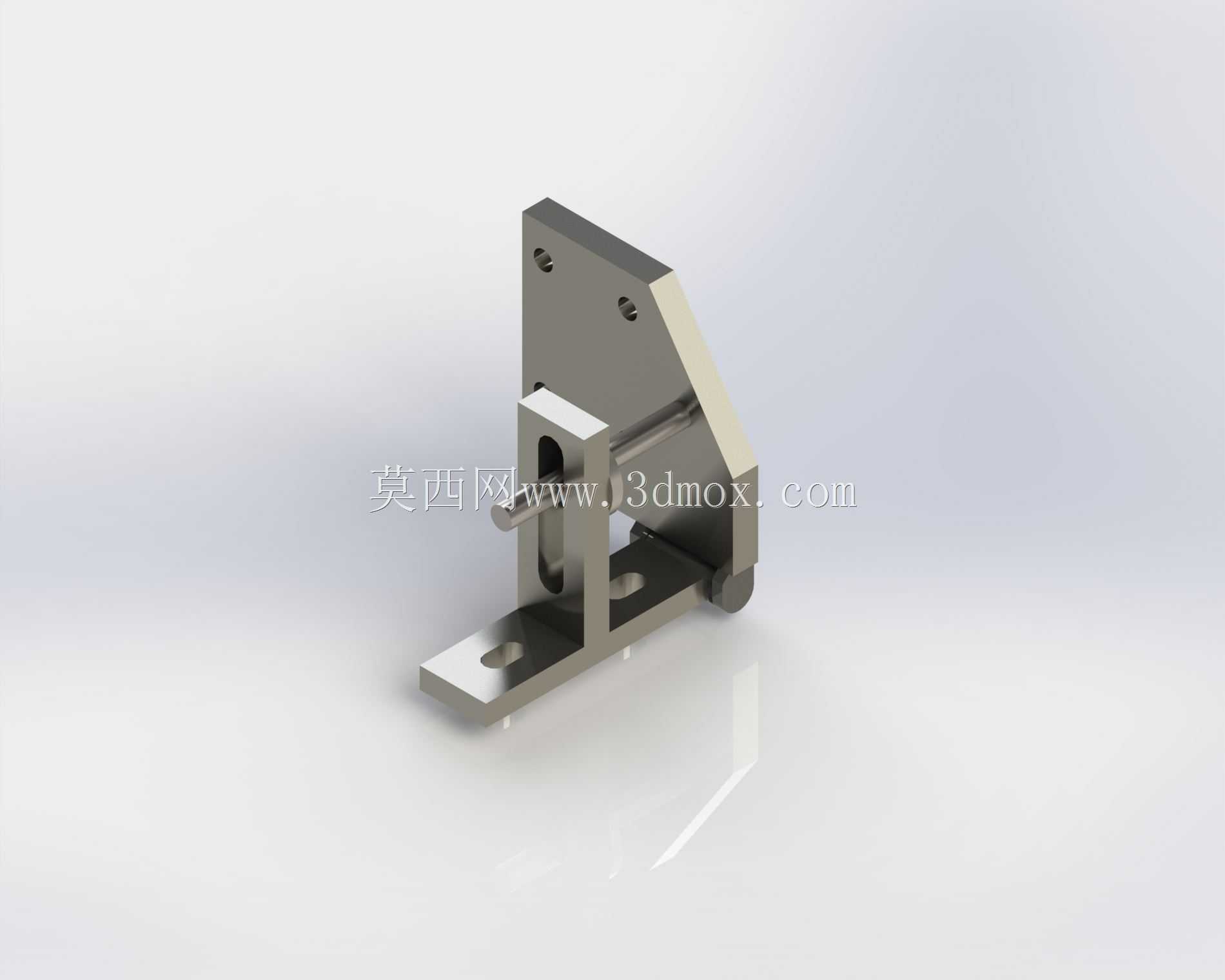

  在工业自动化检测、伺服传动反馈、生产线工位定位等场景中,编码器作为角度、位移信号采集的核心传感部件,其安装固定的稳定性直接决定信号采集精度,若安装载体存在刚性不足、同轴度偏差、安装位错位等问题,极易出现信号丢脉冲、检测值漂移、传感部件磨损过快等故障,直接影响整套设备的运行可靠性。这款编码器载体正是针对这类安装痛点设计的专用固定结构,整体采用分体组合式结构,主要包含安装立板、横向支撑轴、调节座、底部固定座四个核心部分,各部件通过螺栓紧固拼接,既保证了整体结构刚性,也预留了足够的安装调节余量。从实际应用场景来看,这类载体多用于自动化生产线的旋转工位、伺服电机输出端配套、输送线辊筒转速检测、机床进给轴位置反馈等位置,适配主流的轴套型、

  轴连型增量式与绝对式编码器安装,可在存在轻度振动、环境存在少量切削液或粉尘的工业场景中长期使用。设计过程中首先考虑的是安装基准的统一性,底部固定座设置了两个长圆形安装孔,可在安装时沿孔位长度方向微调横向位置,抵消安装基面的加工误差,避免强行装配带来的结构内应力;立板与底部座体采用垂直拼接设计,拼接面设置了定位止口,保证立板安装面与底部安装基面的垂直度公差控制在0.02mm以内,避免横向支撑轴出现倾斜,导致编码器轴与被测转轴出现同轴度偏差。横向支撑轴作为核心承载部件,采用阶梯轴设计,一端与立板上的安装孔过盈配合并通过顶丝锁紧,另一端穿过调节座的导向孔,可根据编码器的实际安装深度调整调节座的轴向位置,调节座上设置了开口锁紧槽,

  调整到位后拧紧锁紧螺栓即可将调节座完全固定在支撑轴上,适配不同轴向长度的编码器安装需求。调节座上的编码器安装位设置了标准的安装孔位,孔位间距符合通用编码器的安装尺寸规范,同时安装面做了铣平处理,表面粗糙度控制在Ra1.6以内,保证编码器安装后与支撑轴的同轴度,避免编码器轴承受额外的径向力,延长编码器的使用寿命。立板与底部座体之间还设置了三角形加强筋结构,在不额外增加整体结构重量的前提下,大幅提升立板的抗侧弯刚性,避免设备运行过程中振动导致立板出现形变,保证支撑轴的位置精度。从安装边界来看,整体结构的横向占用空间较小,底部安装孔的中心距可适配多数设备机架的预留安装位,不需要对原有设备结构做大幅改动即可完成加装;

  支撑轴的伸出长度可根据实际需求做适应性调整,若被测轴与安装基面的距离存在偏差,也可更换不同长度的支撑轴完成适配,整体结构的互换性较强。在实际选型使用时,需要注意提前确认被测转轴的径向跳动量,若跳动量超过0.1mm,还需在载体与编码器之间加装柔性联轴器,进一步抵消安装偏差带来的附加载荷;安装时需先将底部座体固定在设备基面,再依次装配立板、支撑轴、调节座,最后再安装编码器,调整调节座位置时需保证编码器轴与被测轴的同轴度误差控制在0.05mm以内,锁紧所有紧固件后再手动盘动被测轴,确认转动无卡滞、无额外阻力后再完成接线调试。这类载体结构没有采用一体化铸造或铣削的设计,而是采用板材与轴类零件拼接的方式,一方面降低了加工难度,常规的铣、钻、车削设备即可完成所有零件的加工,不需要开模或使用特殊加工工艺,加工成本更低;另一方面各部件损坏后可单独更换,后期维护成本更低,适合中小批量设备配套使用。结构的所有棱角位置都做了倒角处理,避免安装调试过程中划伤操作人员,所有紧固孔都做了沉头设计,螺栓安装后不会突出安装面,避免与周边其他部件产生干涉。在长期运行场景下,可在支撑轴与调节座的配合面涂抹少量润滑脂,减少调整时的磨损,保证长期使用后调节依然顺畅;锁紧螺栓需采用防松垫圈或涂覆防松胶,避免设备振动导致螺栓松动,影响安装精度。
