工业制冷用立式冷却箱体结构设计

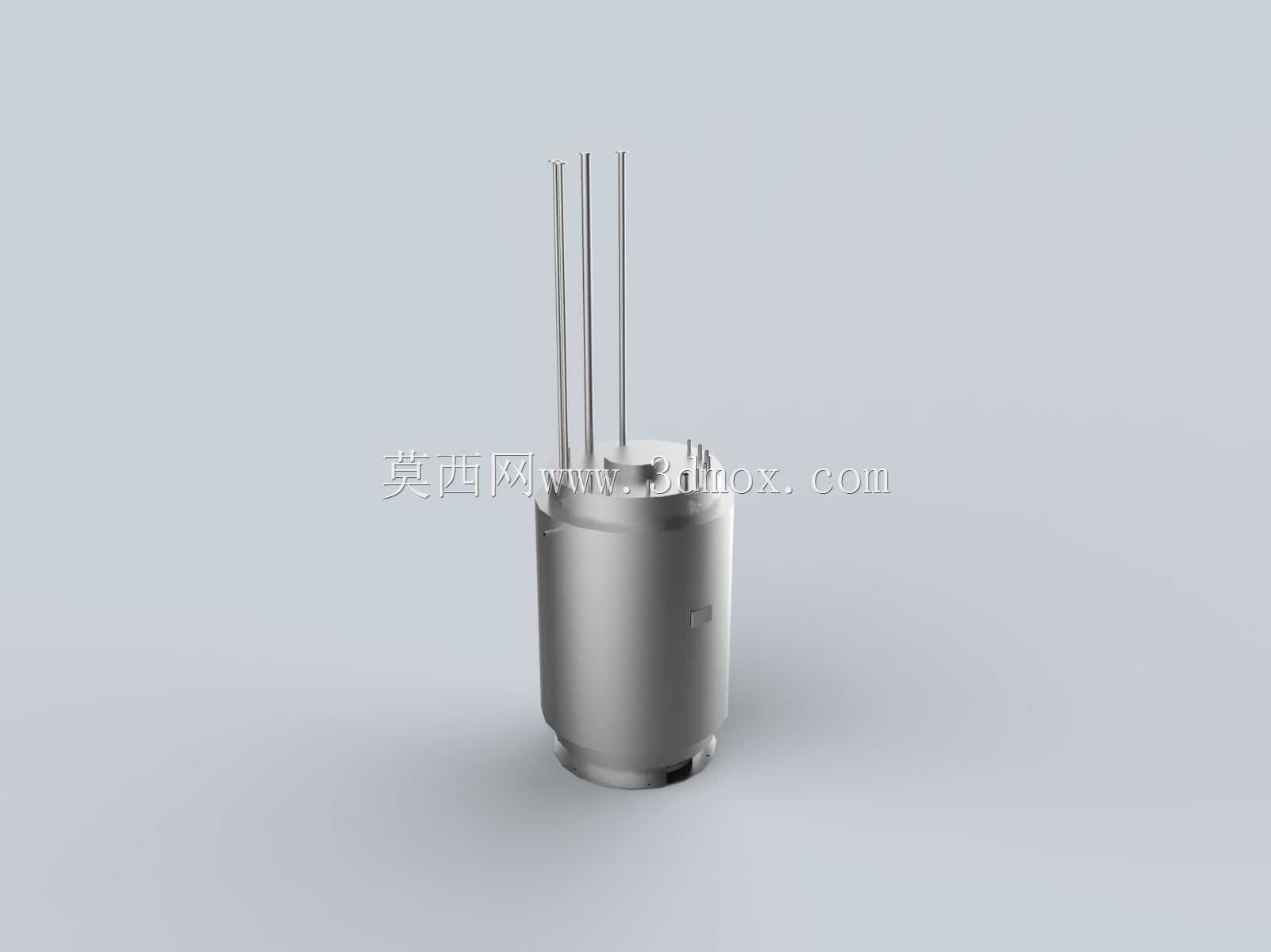

这款立式冷却结构主要面向小型工业温控场景设计，常见于实验室小型温控回路、精密电子元器件测试台的液冷支路、小型激光设备的冷却循环单元中，承担回路中冷媒暂存、热量缓冲、气液分离的核心作用，区别于大型工业冷却塔的开式结构，这款密闭式冷却箱能够避免冷媒挥发损耗，同时隔绝外界杂质进入循环回路，适配对冷媒洁净度有要求的闭式循环系统。从结构设计逻辑来看，整体采用圆柱立式筒体作为主体外壳，相比方形箱体，圆柱结构的承压能力更均匀，在同等壁厚条件下能够承受更高的循环管路压力，减少长期运行过程中箱体变形渗漏的风险，筒体底部做了收边过渡结构，既可以提升放置状态的稳定性，也能避免筒体直角位置的应力集中，同时底部预留的安装平面可以适配不同规格的安装支架，不管是水平台面放置还是侧装在设备机架内侧，都能保证固定牢靠。筒体顶部伸出的三根金属管路分别对应冷媒进液、出液以及排气接口，接口位置做了加高处理，避免管路安装时扳手操作空间不足，同时接口的同轴度公差控制在合理范围内，能够适配标准快插接头或者焊接管路的安装要求，不需要现场额外修配接口位置。在功能设计上，筒体内部预留了足够的缓存容积，能够抵消循环泵启停过程中产生的管路水锤冲击，稳定回路压力，同时内部可以根据使用需求加装简易的过滤挡板或者温度传感器安装位，不需要额外改动外部壳体结构。安装边界方面，整体筒体直径控制在小型设备的安装预留空间范围内，顶部伸出的管路长度经过匹配设计，不会和设备上部的其他元器件产生干涉，筒体侧面没有突出的结构，能够紧贴设备内壁安装，最大化节省设备内部的排布空间，对于结构紧凑的小型工业设备来说，这种集成式的冷却箱体不需要额外搭配复杂的安装辅件，直接对接管路即可投入使用。实际选型过程中，需要注意对接管路的通径和箱体接口的匹配性，同时根据循环系统的工作压力确认筒体的壁厚是否满足承压要求，这款结构的密封设计采用筒体顶部法兰压合的方式，后期维护时可以拆开顶部盖板清理内部积存的杂质，相比全焊接结构的冷却箱体维护成本更低，适合需要定期清理回路的应用场景。
