槽轮式间歇传动机构结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264120
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计
  • 槽轮式间歇传动机构结构设计

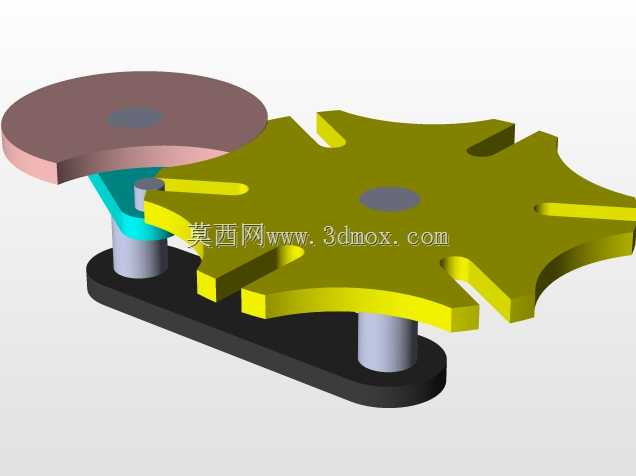

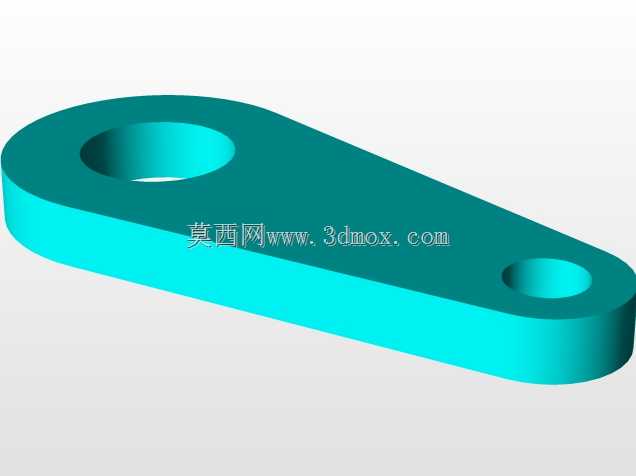

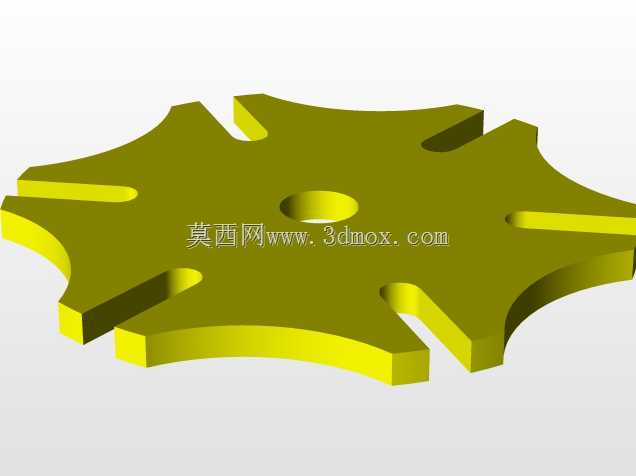

这套间歇传动结构核心采用径向槽外啮合槽轮布局,主动拨盘搭配圆柱锁止弧,能将输入轴的连续匀速旋转,转换为从动槽轮的单向步进式间歇转动,转位过程无刚性冲击,动程启停位置精度可控,在多工位自动化转台、轻工包装送料、胶片卷片机构、自动机床刀库转位等场景中应用十分广泛。从实际装配边界来看,整套机构的安装基准为底部一体式机座,两个竖直支撑轴的中心距按照槽轮槽数对应的传动比匹配设计,主动轴与从动轴保持平行度公差在IT7级范围内,锁止弧与槽轮凹弧的配合间隙控制在0.02-0.05mm区间,既保证停位时槽轮无窜动,又避免转动过程中出现卡滞磨损。设计阶段优先考虑传动平稳性,拨盘上的圆柱销进入和退出槽轮径向槽时的瞬时速度方向与槽向保持一致,将启动和停止瞬间的柔性冲击降到最低,槽轮的槽数选择结合实际工位需求确定,槽数越少单步转位角度越大,动停比越高,适合大节拍步进送料场景,槽数越多转位过程越平缓,适合高精度分度定位场景。这套结构的核心优势在于构件数量少,装配调试难度低,工作可靠性强,不需要额外的定位锁止组件就能实现停位自锁,日常维护仅需定期在转轴配合处加注润滑脂即可。建模过程中对各运动副的配合间隙做了冗余设计,拨销与槽壁的接触段做了小圆弧过渡,减少长期运行后的接触磨损,机座上的安装孔位按照通用安装基准排布,可直接适配多数小型自动化设备的安装台面,不需要额外加工转接板。从运动特性来看,槽轮转位过程中的角速度变化呈现对称余弦规律,加速度峰值控制在普通钢材许用接触应力范围内,常规工况下运行转速不超过100rpm时,机构使用寿命可达到上万小时,完全满足轻工、电子、小型机床等领域的间歇分度需求。
