户外立杆式紫外线面板安装固定夹具

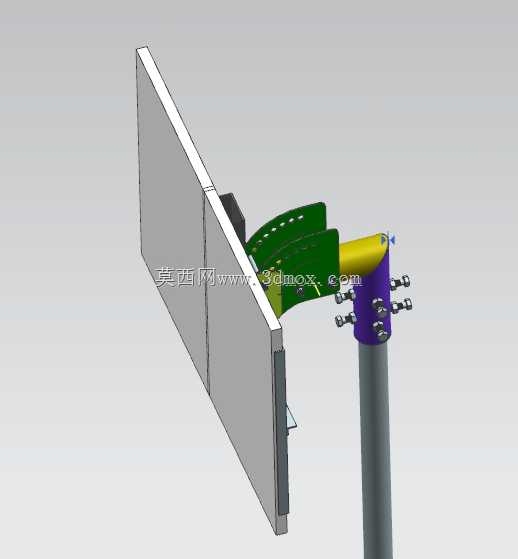

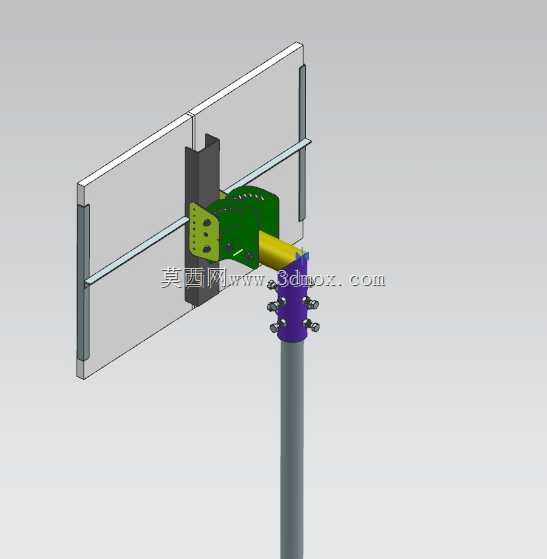

这类夹具主要应用在户外消杀、空气净化、紫外线辐照作业场景中，用来将矩形紫外线面板牢靠固定在竖向金属立杆上，解决面板安装角度可调、拆装便捷、抗风载稳固的实际工程需求。从结构设计来看，整套夹具分为立杆抱紧段、角度调节段、面板夹持段三个功能部分，立杆抱紧段采用对开式抱箍结构，通过多组锁紧螺栓抱紧圆形立杆，适配常规外径的金属安装立杆，抱紧接触面做了防滑压纹处理，避免长期受户外风力影响出现夹具下滑、偏转的问题，安装时不需要在立杆上打孔焊接，不会破坏原有立杆的结构强度，现场装配仅需常规扳手即可完成锁紧作业。角度调节段采用带多档位定位孔的铰接结构，铰接转轴处做了加厚衬套，减少长期角度调整带来的磨损，定位孔沿铰接座弧形排布，可实现面板俯仰角度的多档位锁定，满足不同辐照距离、辐照角度的作业要求，调整角度时只需松开侧边锁紧螺栓，将面板调整到目标角度后穿入对应定位销再锁紧即可，不需要完全拆卸夹具，后期运维调整效率较高。面板夹持段采用双侧压条结构，两根横向金属压条跨接在紫外线面板背面，配合侧边的弹性防滑压块夹紧面板边框，压块与面板接触的位置加装了橡胶缓冲垫，既可以避免夹紧力过大损伤面板边框，也能抵消户外环境下的振动冲击，防止面板出现松动脱落的问题，夹持段的压条预留了长条形调节槽，可适配一定宽度范围内的不同尺寸紫外线面板，不需要针对每款面板单独定制夹持结构，提升了夹具的通用适配性。从安装边界来看，整套夹具突出立杆的横向长度控制在合理范围内，不会因为伸出过长导致风阻过大，夹具与面板连接后整体重心靠近立杆轴线，减少立杆承受的偏转载荷，长期使用不会出现立杆弯曲变形的问题。结构上所有外露金属件都做了户外防腐处理，适配露天、高湿度等复杂使用环境，铰接转动位置预留了润滑间隙，长期户外使用不会出现锈死无法调整角度的问题。在实际选型使用时，需要先确认立杆外径与夹具抱箍的适配范围，再根据所用紫外线面板的边框厚度、宽度调整夹持段压块的位置与夹紧力，安装完成后需要反复测试角度锁定结构的可靠性，确认锁紧后不会出现面板下垂偏转，抱箍段的螺栓需要按对角顺序分次拧紧，保证抱紧力均匀分布在立杆圆周上，避免局部应力过大夹伤薄壁立杆。
