手动螺旋式管钳夹紧工装结构设计

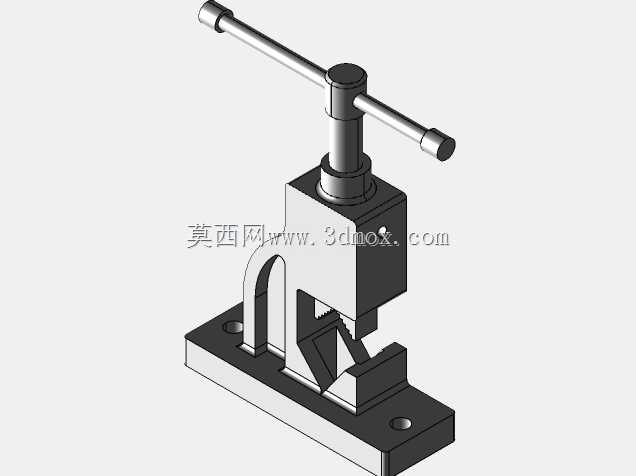

这款手动螺旋夹紧类管钳工装，主要面向小型管件加工、管路维修、小批量工件装夹场景设计，在水电安装现场、小型机修工位、教学实训车间都能适配使用，无需外接动力源，完全依靠手动操作即可完成工件的夹紧固定，适合无气源、电源的野外作业或临时工位使用。从结构设计逻辑来看，整体采用立式螺旋进给的夹紧方案，顶部的T型操作杆直接与螺杆固连，转动操作杆时螺杆带动下方的活动压块做垂直方向的直线进给，相比传统管钳的铰点杠杆结构，这种立式结构的夹紧行程更稳定，压合面的平行度更容易控制，不会出现传统管钳夹持薄壁管件时容易出现的偏压变形问题。底座采用带安装孔的平板式结构，两个沉头安装孔分布在底座两端，可通过螺栓直接固定在工作台面或者临时支架上，安装边界清晰，底座的整体长宽尺寸适配常规台虎钳的安装间距，也可直接夹持在现有台虎钳上作为二次工装使用，无需额外改造工位。活动压块与固定钳口的夹持面都设计了V型定位槽，针对圆形管件、棒料的对中性更好，夹持直径覆盖常见的小尺寸金属管、硬塑管，V型槽的齿面做了防滑处理，夹紧后工件不会出现周向转动或者轴向滑移，在进行管件切割、套丝、局部焊接等工序时，能提供足够的夹持力。设计时特意将螺杆的导向段做了加长，避免进给过程中出现压块偏摆，导向套与底座的立板做了一体化设计，减少了装配累积误差，整体结构没有复杂的异形零件，所有零部件都可通过常规铣削、车削工艺加工完成，后期维护时仅需定期给螺杆螺纹添加润滑脂即可，易损件只有压块的防滑齿片，更换成本极低。从实际使用的角度出发，T型操作杆的长度经过力矩匹配，普通成年男性单手施加力即可达到足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致管件变形或者螺杆过载，整体结构的重心落在底座中心位置，夹紧作业时不会出现工装倾翻的问题，固定钳口与活动压块的开合行程预留了足够的余量，既可以夹持细直径的管件，也能适配小尺寸的方形工件，拓展了工装的使用范围。
