Nema23步进电机数控安装固定支架

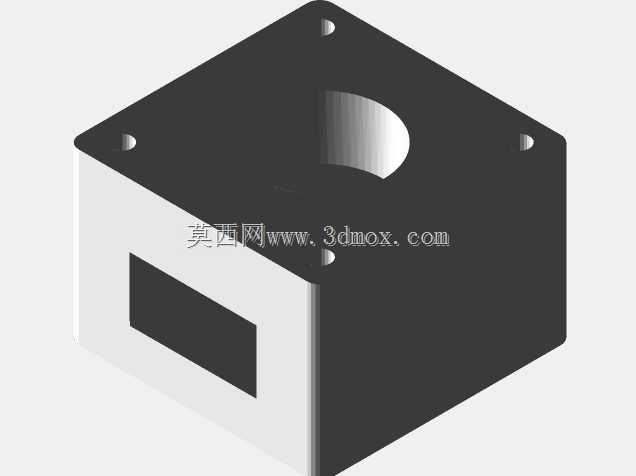

在小型数控雕刻机、桌面级CNC加工设备、自动化送料模组的搭建过程中，步进电机的安装定位精度直接决定了整套传动系统的运行稳定性，Nema23规格作为57系列步进电机的通用安装标准，对应的固定支架是传动端与设备机架衔接的核心衔接零件。这款支架采用一体化方块式结构设计，主体为方正的盒体造型，正面预留了适配Nema23电机输出轴的半圆避让缺口，能够让电机输出轴顺畅穿过支架连接联轴器或同步轮，不会出现轴端与支架剐蹭的问题。支架顶面设置了四个对应57步进电机安装孔位的沉头孔，孔位间距严格遵循Nema23标准安装尺寸，安装时可以直接将电机端面贴合支架顶面，通过螺栓完成锁紧，不需要额外调整孔位对位，能有效降低电机安装时的同轴度偏差。支架朝向设备机架的侧面预留了矩形的走线避让槽，电机的动力线、编码器线可以从这个槽位直接穿出，避免线材在电机运行过程中被转动部件剐蹭拉扯，也能让设备内部走线更加规整，减少线材杂乱带来的维护难度。从安装边界来看，这款支架的外轮廓尺寸适配多数桌面级CNC设备的型材安装空间，既可以直接固定在铝型材机架的端面上，也可以搭配转接板安装在焊接式机架的电机安装位，支架的壁厚经过受力校核，能够承受Nema23电机高速启停时产生的反作用力矩，不会因为长期运行出现支架形变导致的电机轴偏移问题。设计过程中优先考虑了安装的便捷性，所有安装孔位都做了倒角处理，螺栓穿入时不会出现卡滞，支架与电机贴合的面、与机架贴合的面都保证了足够的平面度，安装后电机轴与传动丝杠、导轨的平行度更容易调校，不需要额外增加调整垫片来补偿平面度误差。在实际应用场景里，这款支架除了用于常规CNC设备的电机固定，也可以适配3D打印机的Z轴电机安装、小型皮带输送线的驱动端电机固定，只要是采用Nema23规格安装尺寸的步进电机，都可以用这款支架完成定位固定，不需要单独定制安装座，能大幅缩短非标自动化设备的设计加工周期。支架的结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，不会占用过多的设备内部空间，给其他传动部件、线路排布留出足够的余量。
