垂直式快速夹具压紧夹持工装结构

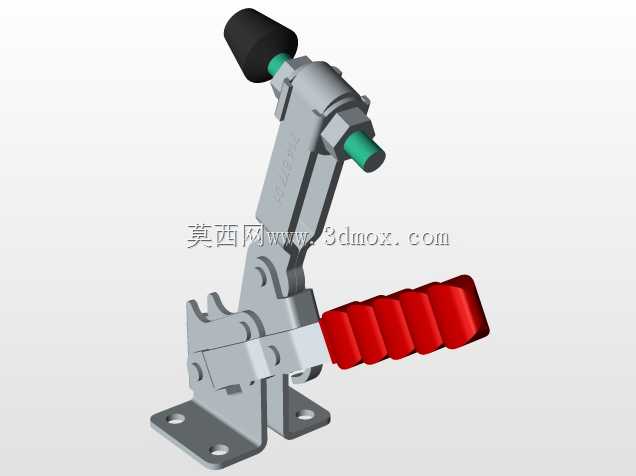

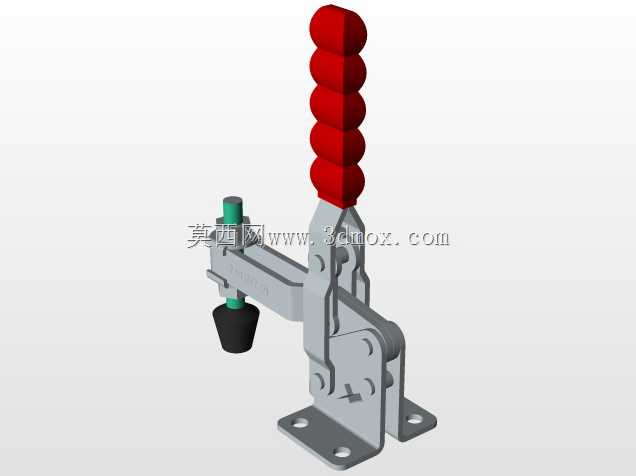

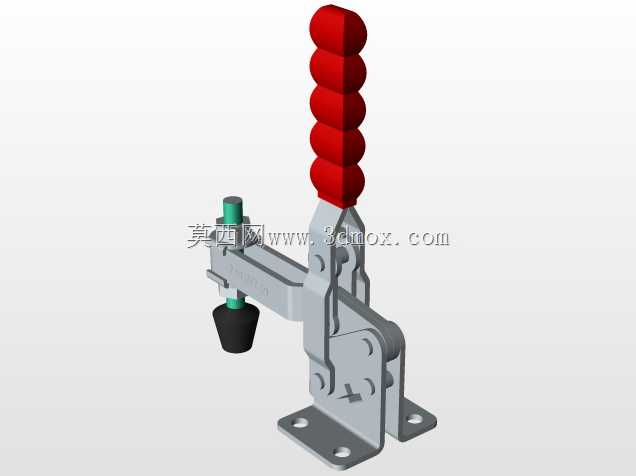

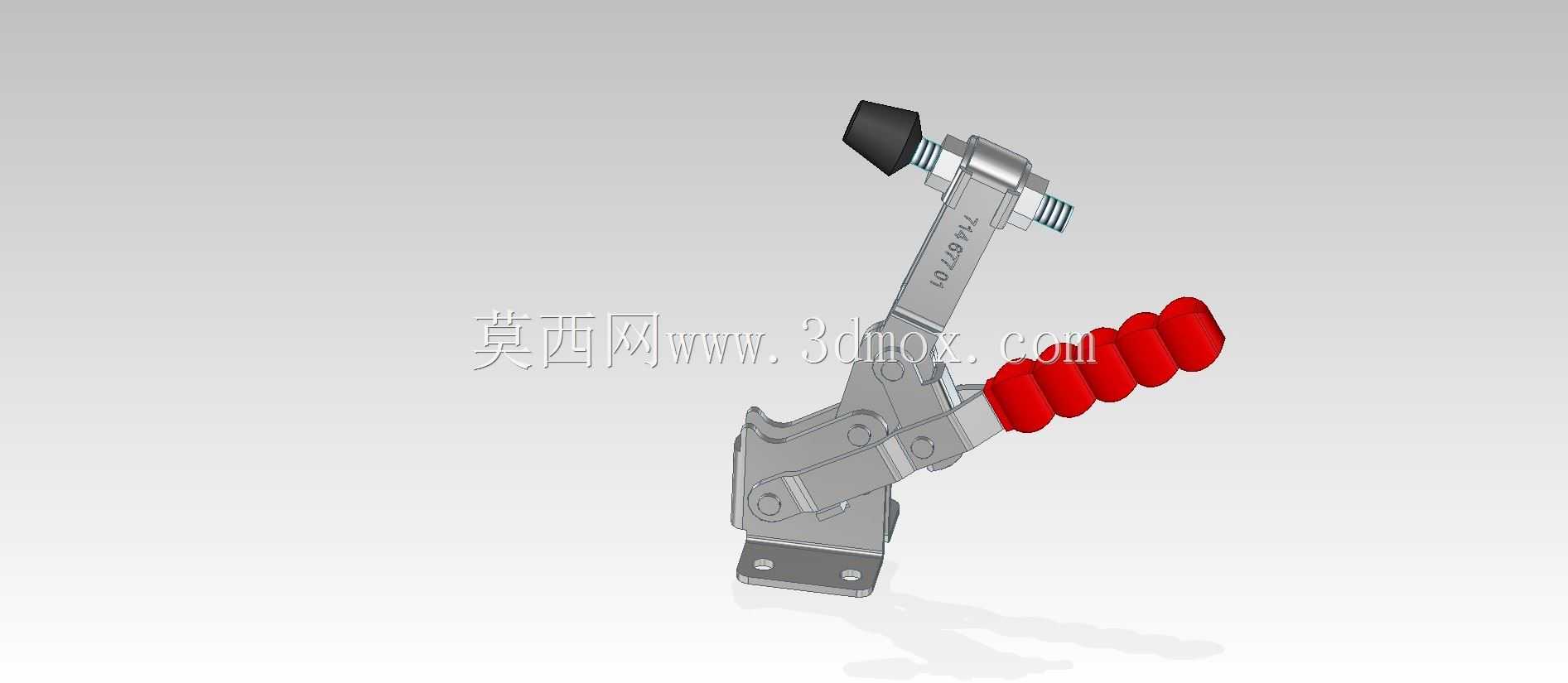

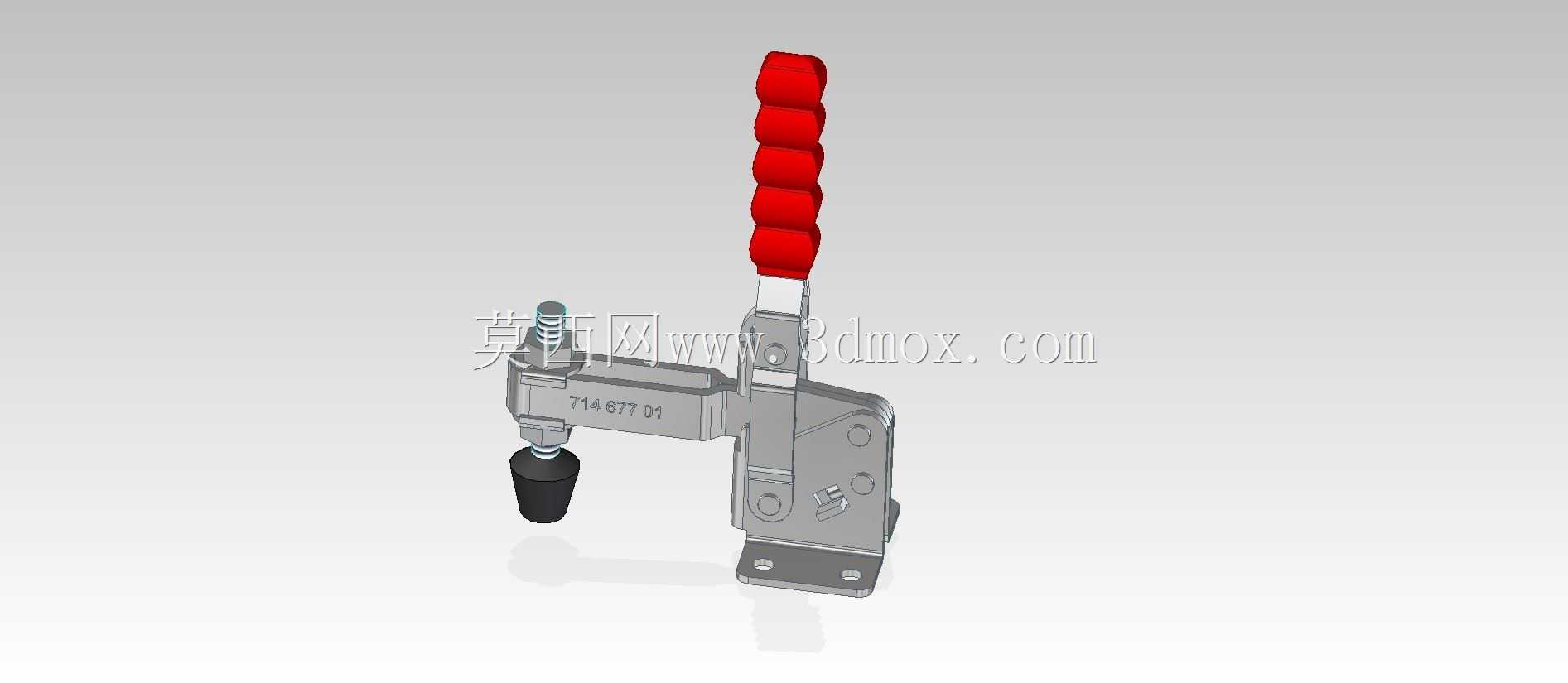

在铣削加工场景中，这类垂直快动夹的应用十分普遍，不管是小型零件的批量铣削定位，还是工装台面上的型材临时固定，都能看到它的身影。它采用开放式固定臂搭配水平底脚的结构设计，安装时可直接通过底脚的两个安装孔，用螺栓固定在工装平台或者型材机架上，安装边界清晰，不需要额外加工复杂的适配槽位，底脚的平面度设计能保证安装后夹具体不会出现倾斜偏移，压紧力的输出方向始终垂直于安装基准面，避免装夹时工件出现翘起移位。

从功能特性来看，它的操作手柄采用分段式防滑结构，操作人员戴劳保手套也能快速施力，扳动手柄时通过内部的连杆机构实现死点锁止，锁止后压头位置不会因为加工过程中的振动出现松脱，压头采用可调式橡胶端头，既可以根据工件的厚度调整压合行程，也能避免刚性压头刮伤工件表面，适配不同厚度的待加工工件。设计时优先考虑了操作的便捷性，手柄的开合角度经过优化，扳动行程不会过大，操作人员单手就能完成装夹和松脱动作，在频繁上下料的铣削工序中，能大幅减少装夹辅助时间，提升加工效率。

夹具体的主体采用镀锌钢材质，表面的镀锌层能应对加工车间的切削液飞溅、潮湿环境，不容易出现锈蚀，长期使用也能保证连杆铰接部位的活动顺畅，不会因为锈迹出现卡滞。压杆的行程范围经过合理设定，既可以满足常规厚度工件的装夹需求，也不会因为行程过长导致夹具体整体尺寸过大，占用过多工装台面的安装空间。在实际选型使用时，需要注意压头的压紧点要尽量落在工件的刚性支撑区域上方，避免压紧力导致薄壁工件出现变形，同时安装时要保证两个底脚的固定螺栓锁紧力矩一致，防止夹具体受力不均出现偏斜，影响压紧定位的精度。这类夹钳除了铣削工装使用，也可以在焊接工装、装配工位上用来固定小型零部件，适配多种需要快速压紧定位的作业场景，连杆机构的力放大比设计合理，操作人员不需要施加过大的扳动力，就能获得足够的压紧力，保证加工过程中工件的位置稳定性。
