工业车间镂空网格物料周转托盘

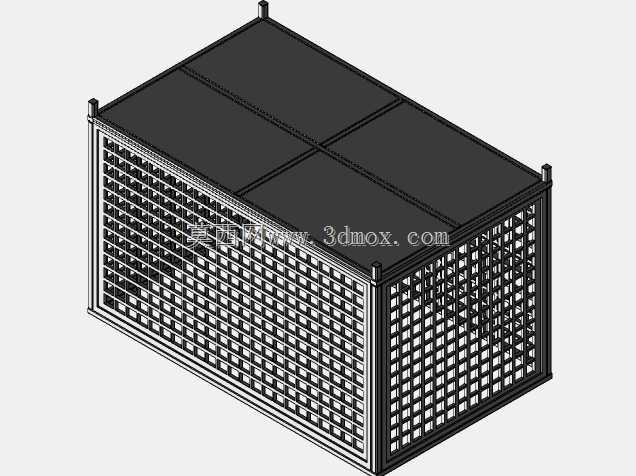

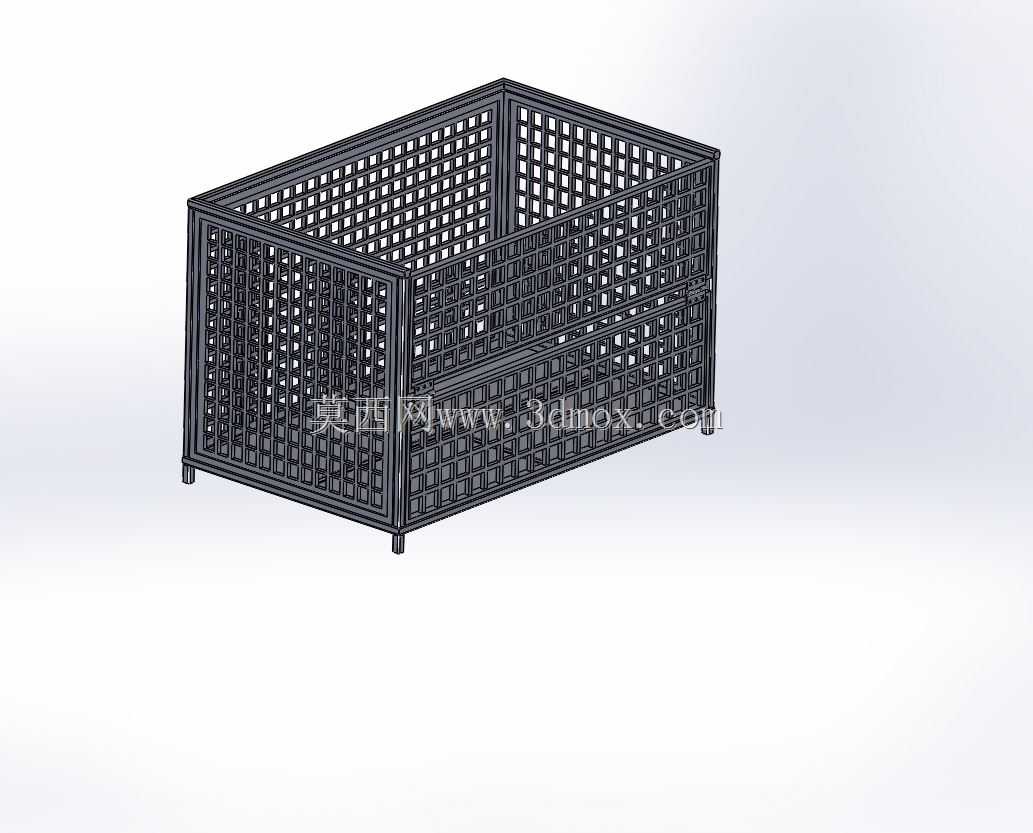

这款网格结构的物料承载托盘，主要面向生产车间工序间物料转运、线边仓临时存储、成品短途周转等场景设计，在机加工车间、电子组装线、汽配生产工段都能适配使用，可直接配合手动液压叉车、托盘搬运车完成整托物料的移位，也能放置在流利条货架上作为工序间供料载体使用。整体采用带围边的箱式结构，区别于平面托盘的无遮挡设计，围边高度可容纳零散零件、盒装配件、小型加工件的堆叠存放，避免转运过程中物料滑落，底部预留的支脚结构留出了标准叉车作业的插齿空间，无需额外搭配托盘即可完成整箱搬运，支脚高度适配常规手动叉车100mm的最低起升高度，同时支脚的分布位置兼顾了堆叠放置的定位需求，空载或满载状态下都可实现多层叠放，节省仓储空间。周身采用均匀的方格镂空设计，并非单纯为了减重，这种结构一方面可以让车间常见的切削液、清洗水渍快速漏出，避免箱体内部积留液体造成金属零件锈蚀，另一方面镂空结构在自动化生产线上可配合光电传感器完成到位检测，不会因为实体围边遮挡信号导致检测失效，同时网格的筋条厚度经过受力校核，在单格承载5kg散料的情况下不会出现筋条变形断裂的问题。设计过程中优先考虑了注塑成型的工艺可行性，所有转角位置都做了均匀的圆角过渡，避免应力集中导致的箱体开裂，围边与底部的连接位置做了加厚的加强筋结构，抵消叉车搬运时的侧向冲击力，网格的开孔尺寸控制在15mm见方，既保证漏液、透风的效果，也能避免小型零件比如螺栓、螺母从网格中掉落。箱体的外部尺寸适配标准物流周转的尺寸链，可直接放入通用的塑料周转笼、货运卡车的货箱内部，不会出现尺寸干涉，围边顶部做了外翻的边沿结构，一方面提升了箱体的整体刚性，另一方面方便人工搬运时抓持，不会因为边缘锋利割伤操作人员。底部的网格密度高于侧壁，主要考虑底部承载整箱物料的重量，加密的筋条可以将载荷均匀分散到四个支脚位置，避免长期重载出现底部凹陷变形，侧壁的网格采用等距分布的竖向筋条作为主受力结构，横向筋条做辅助连接，在受到侧向挤压时可以通过筋条的微小形变吸收冲击力，不会出现脆裂。
