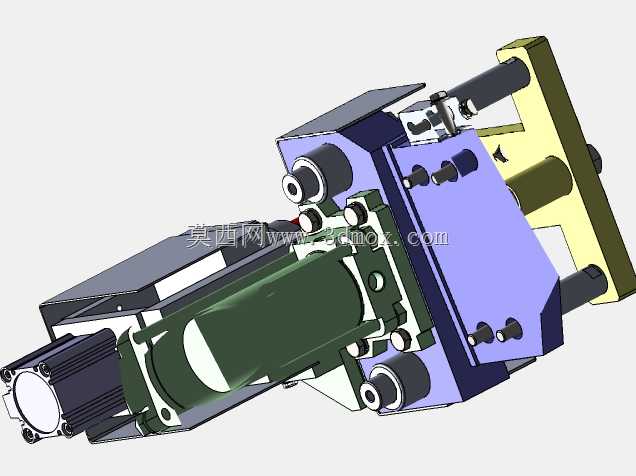

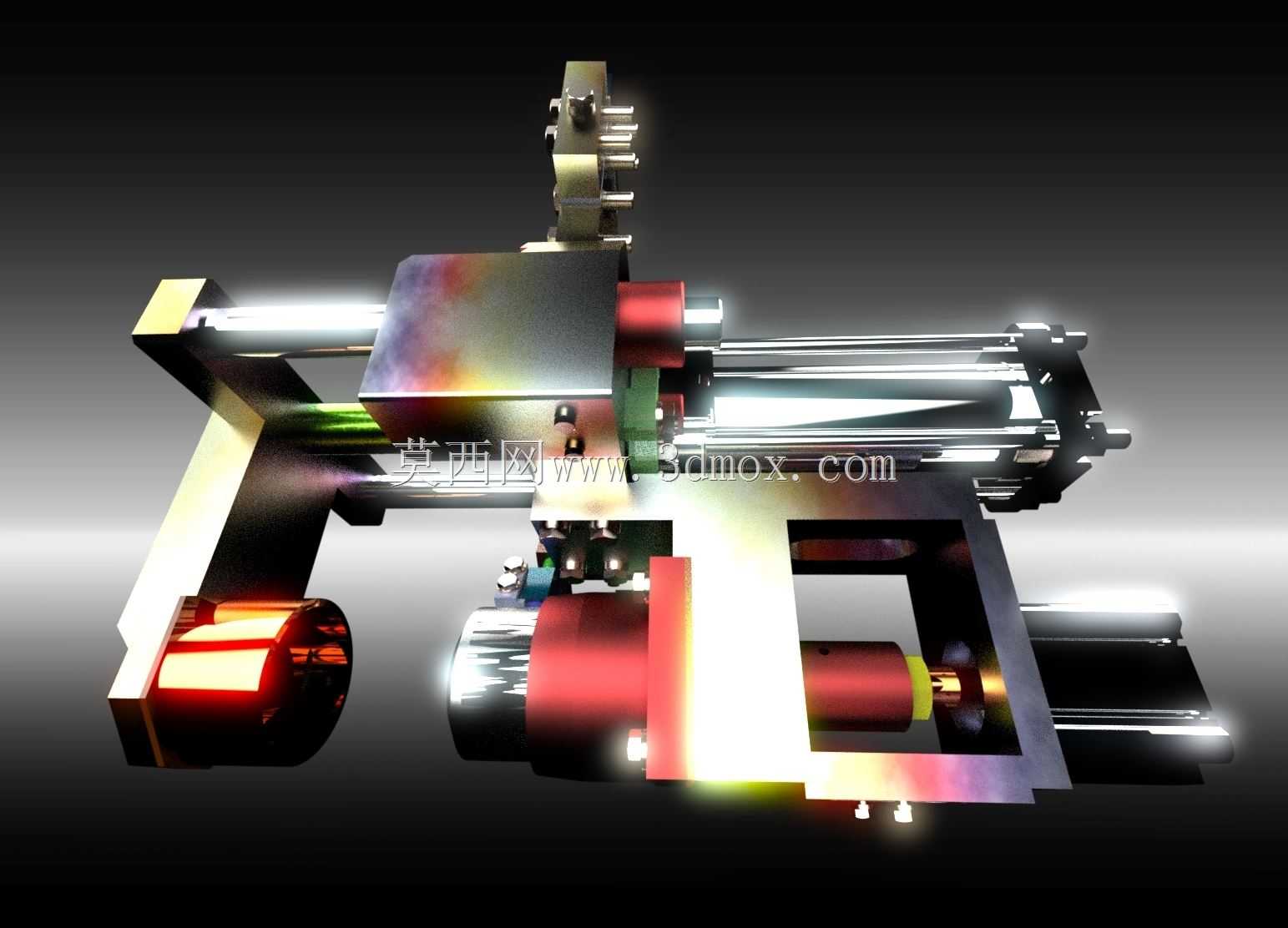

工业焊接夹持器支架结构设计

这套夹持机构主要面向焊接工位的工件定位需求设计，在汽车零部件焊接、五金构件拼焊、钢结构小件组焊等场景中，可替代人工持件完成稳定夹持，避免焊接过程中工件移位导致的焊缝偏差、焊穿等质量问题，同时减少操作人员近距离接触焊渣、弧光的职业伤害。从结构布局来看，整体采用框架式承力基体，多组气动执行元件沿夹持动作方向对称布置，可根据待焊工件的外形尺寸调整夹持行程，适配不同规格的板件、轴类拼接件的装夹需求。设计阶段优先考虑了焊接工位的实际工况，夹持接触面预留了焊渣飞溅避让空间，避免长期使用后焊渣堆积导致夹爪卡滞；承力支架采用厚板拼接焊接结构，关键受力位置做了加厚处理，可承受焊接过程中工件放置的冲击载荷以及焊后轻微变形带来的附加应力。安装边界方面，底部预留了标准的安装孔位，可直接固定在焊接工作台的T型槽上，也可搭配变位机法兰实现整体翻转，适配不同角度的焊接作业需求；整体横向安装尺寸控制在常用焊接工位的操作范围内，不会占用过多工位空间，相邻工位的操作人员走动、焊枪走线不会与机构产生干涉。功能特性上，夹持动作采用直线驱动方式，夹爪的开合行程可通过调节驱动元件的限位螺母实现微调，针对薄壁焊接件可调整夹持压力，避免压力过大导致工件变形；夹爪末端可更换不同的接触垫块，适配平面、圆弧面等不同外形的工件装夹，无需整体更换夹持机构即可快速切换生产工件类型。结构设计过程中，所有运动副位置都预留了润滑注油通道，日常维护时可直接在外部加注润滑脂，无需拆解机构即可完成保养；气动管路沿支架内侧的走线槽布置，避免焊渣飞溅烫坏管路，同时减少管路外露导致的剐蹭风险。在实际产线应用中，这类夹持支架可搭配焊接机器人组成自动焊接单元，也可单独用于人工焊接工位的工件固定，相比通用台钳，其夹持范围更大，可适配异形焊接件的装夹，夹持稳定性更适合连续焊接作业的长时间持件需求，不会因为焊接过程中的热传导导致夹持力出现明显衰减。
