锯切工位工件定位夹持工装结构

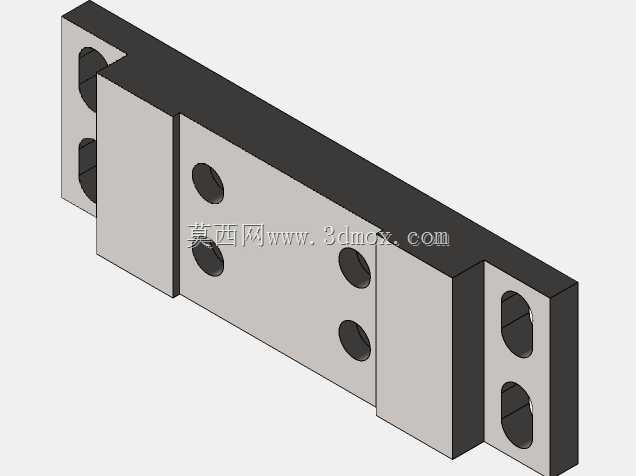

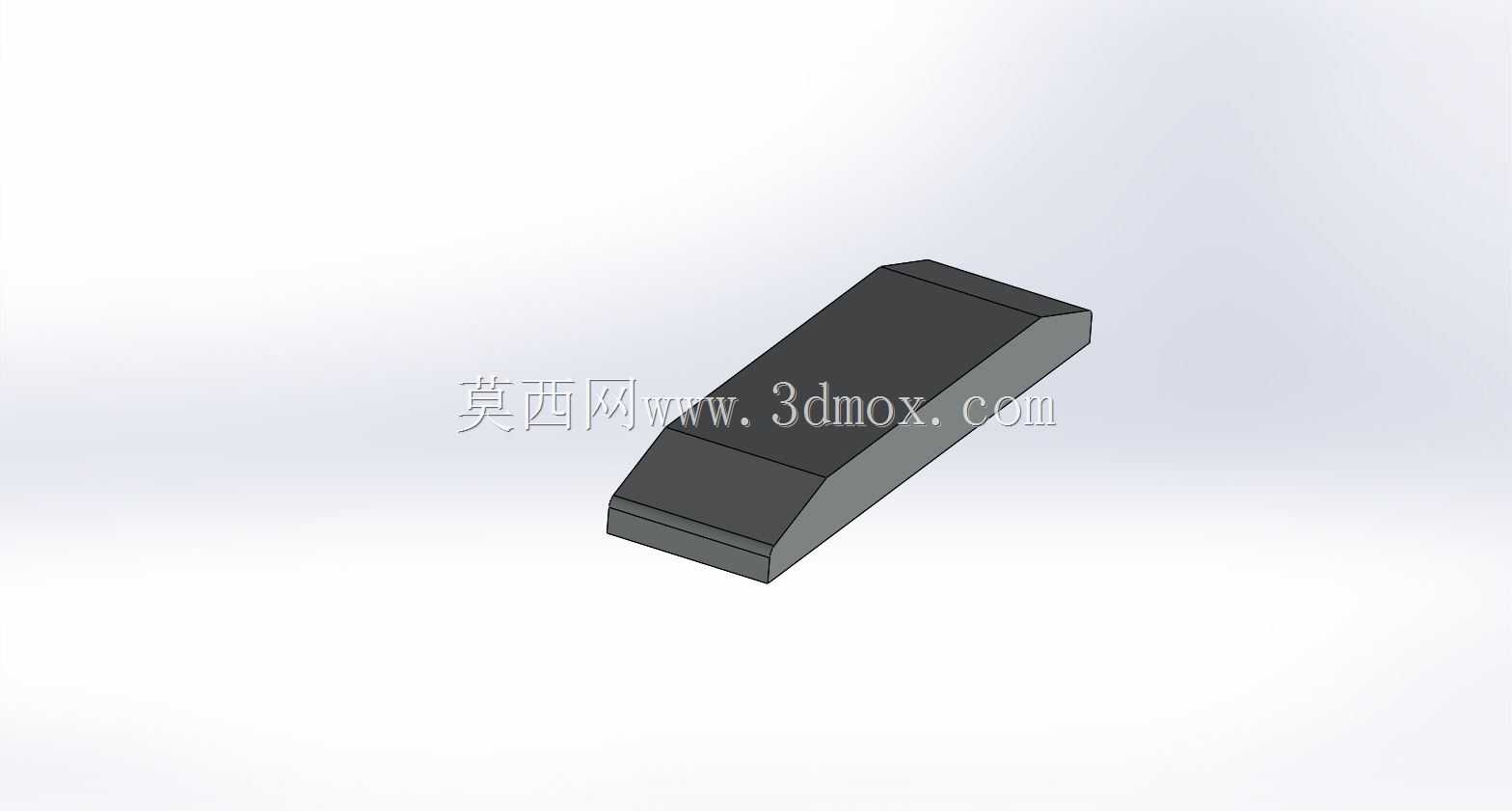

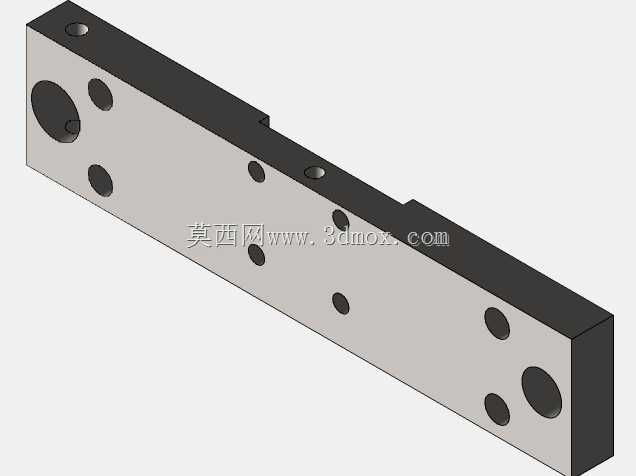

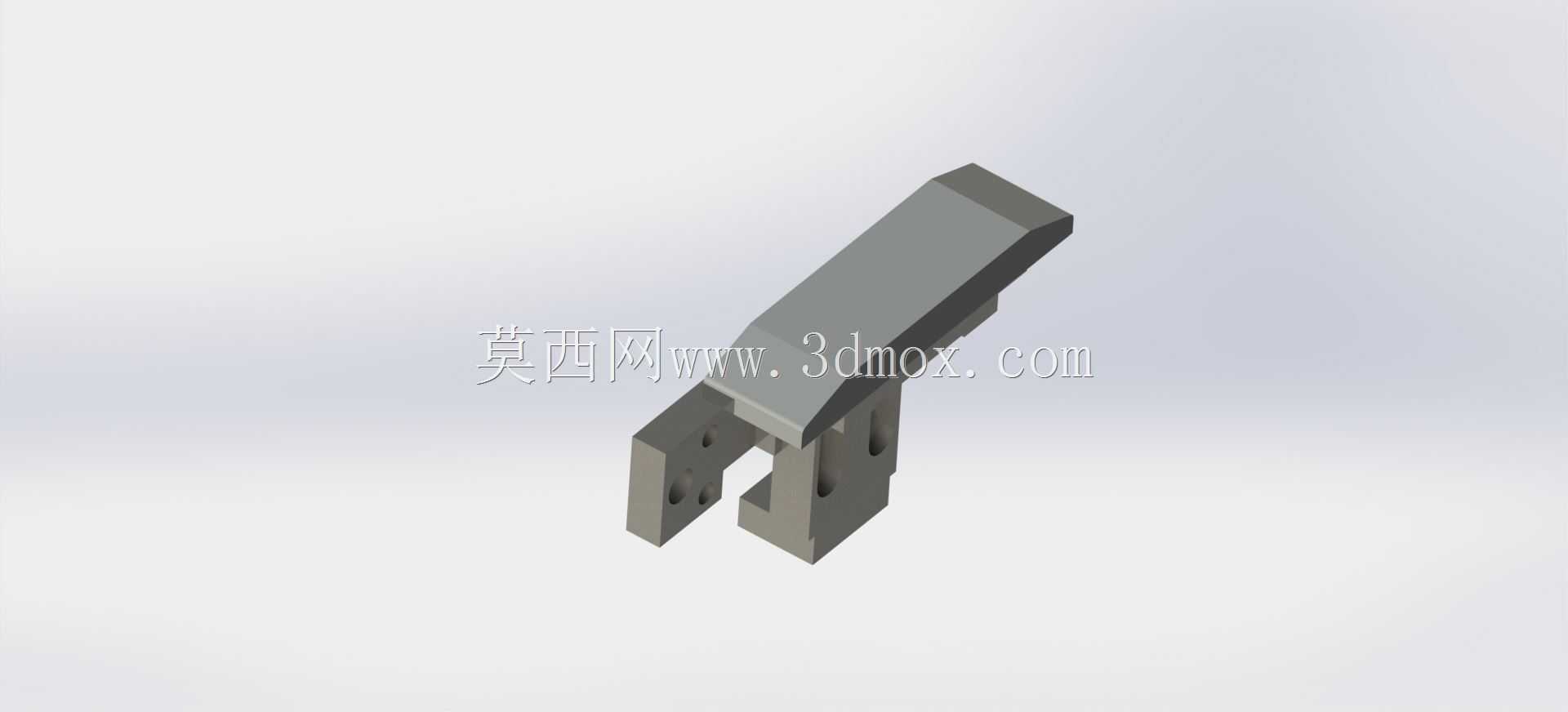

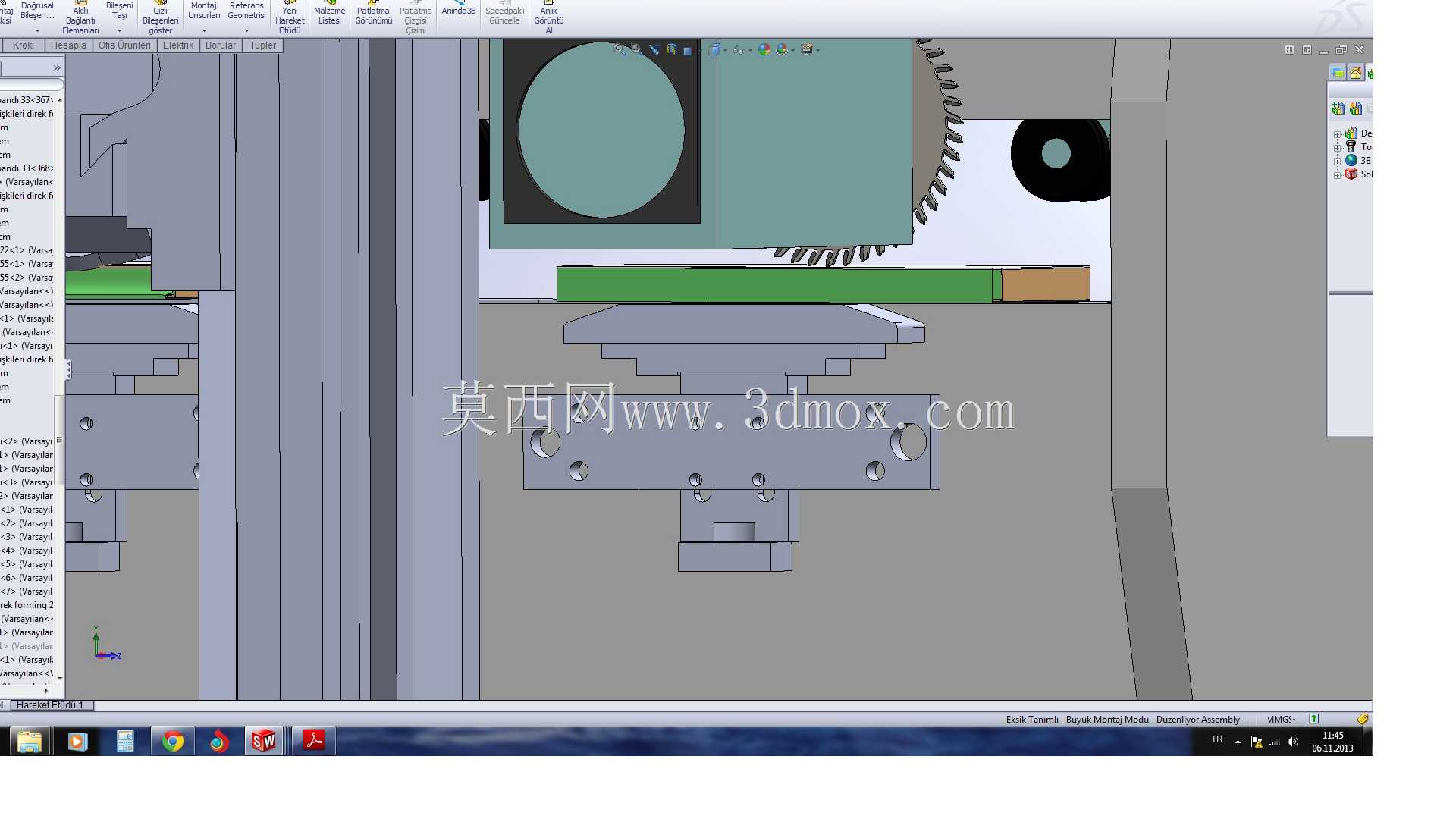

这套结构主要面向型材锯切加工工位的工件装夹需求设计，适配中小型立式圆盘锯的加工场景，在门窗型材加工、小型五金件定长裁切、铝型材下料等生产环节中，承担工件送入锯切区域后的精准定位与夹持固定作用，避免锯切过程中工件出现窜动、偏斜，保障裁切端面的平面度与尺寸公差。从结构布局来看，整体采用上下分层的夹持逻辑，下方的承托基座直接安装在锯切设备的进料台面上，基座上开设的两组对称安装孔用于和台面T型槽配合固定，安装时可根据待加工型材的宽度调整基座的固定位置，适配宽度在20mm到180mm区间的型材装夹需求，基座的承托面做了0.2mm的平面度处理，避免工件放置后出现倾斜。上方的压持组件通过线性导轨与设备机架连接，压持块的下表面贴有防滑耐磨垫层，压合行程控制在30mm以内，既可以快速避让待送入的工件，也能在锯切启动前完成快速压合，压持力通过侧边的调节螺母调整，针对薄壁铝型材、PVC型材等易变形工件，可将压持力调至0.2MPa以内，避免工件表面出现压痕变形，针对实心钢材、厚壁型材则可提升压持力至0.6MPa，保障锯切过程无位移。设计过程中特意将压持组件的安装位置与锯片的安全距离控制在15mm以上，既避免压块干涉锯片的下行裁切路径，也能尽可能靠近锯切位置减少工件的悬臂长度，降低锯切时的振动幅度。侧边的定位挡块用于工件的长度方向定位，挡块上带有微调刻度，调整精度可达0.1mm，定长裁切时可快速完成尺寸校准，不需要反复测量定位。整个结构的运动部件都做了防尘处理，适配锯切加工多铝屑、木屑的工况，导轨处加装了刮屑胶条，避免碎屑进入导轨滑动面造成卡滞，日常维护只需要定期在导轨接触面涂抹润滑脂即可，不需要复杂的拆解保养。从安装边界来看，整套结构的总高度控制在120mm以内，不会超出常规小型圆盘锯的机架内部安装空间，横向总宽度为240mm，在台面上安装后不会占用过多的进料操作空间，操作人员上下料时不会与结构产生磕碰。结构的受力件均采用45号钢调质处理，承托基座的厚度为20mm，长期承受锯切振动也不会出现变形，压持块的接触面做了发黑防锈处理，适配车间多切削液、潮湿的加工环境。
