地埋式二级污水提升泵站内部结构设计

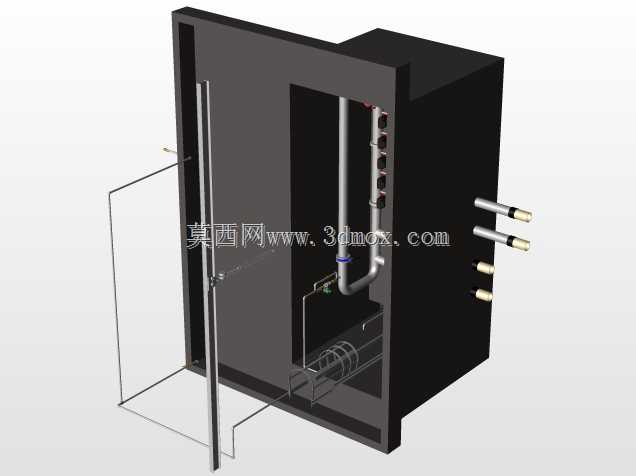

这款二级提升泵站的三维结构，核心面向地下空间污废水二次提升输送场景，常见于商业综合体地下层、地铁车站、老旧小区改造等无法依靠重力自流排水的工况，解决低标高区域积水、生活污水无法汇入市政管网的实际问题。从结构设计逻辑来看，整体采用封闭式外箱承载结构，箱体预留了对外的进出水接口与电气穿线位，安装时可直接嵌入预留的设备基坑，外箱侧壁做了加强筋结构设计，避免埋地安装时受侧向土压力出现变形，箱体顶部预留检修口位置，日常运维无需整体开挖即可完成内部组件检修。内部管路布局采用竖向走管搭配横向支管的排布方式，主提升管路沿箱体内壁固定，减少水流输送过程中的管路震荡，进水端设置了拦污格栅的安装位，可拦截大体积杂物避免堵塞水泵叶轮，液位检测组件沿竖向导轨安装，可根据实际排水液位需求调整触发高度，实现高液位启泵、低液位停泵的自动运行逻辑，避免水泵空转损耗。设计过程中优先考虑了安装边界的适配性，箱体的外接接口全部设置在单侧外壁，现场对接管路时无需多方向排布管线，减少基坑内的施工空间占用，内部水泵安装位预留了足够的拆装操作空间，后期更换水泵时无需拆除整体管路即可完成作业。从功能实现角度，二级提升的设计逻辑是在前端来水压力不足的情况下，通过泵组加压将污废水提升至所需的输送高度，相比单级提升结构，该设计可适配更大的提升高度需求，同时双泵位预留结构可支持一用一备的配置模式，单泵故障时备用泵可自动切入运行，避免排水中断造成的地下空间积水问题。内部管路的弯头位置全部采用大曲率半径的弯头设计，减少污水中杂物在弯头处堆积堵塞的概率，管路固定件采用防腐材质，适配潮湿、多腐蚀介质的地下工作环境，箱体底部设置了集水沉槽，可让箱内残留积水全部汇集到水泵吸水口位置，避免箱底淤积杂物产生异味。
