立式波纹储水罐体结构设计

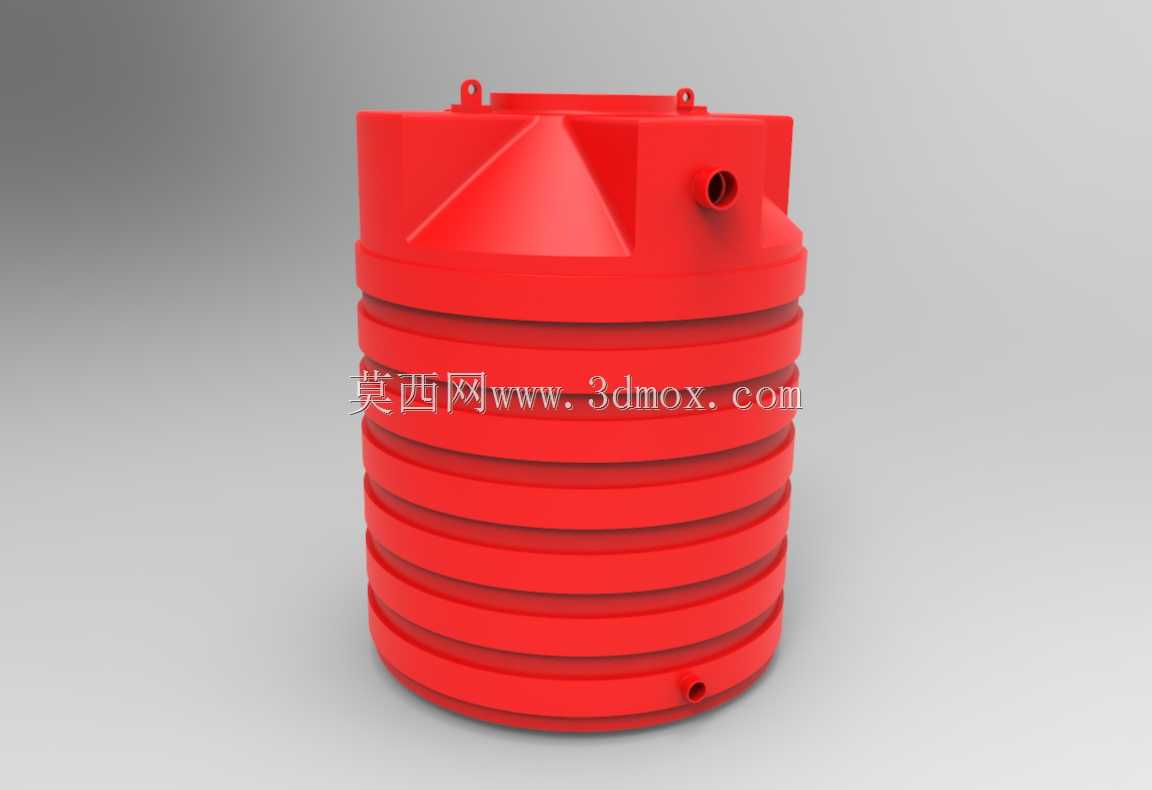

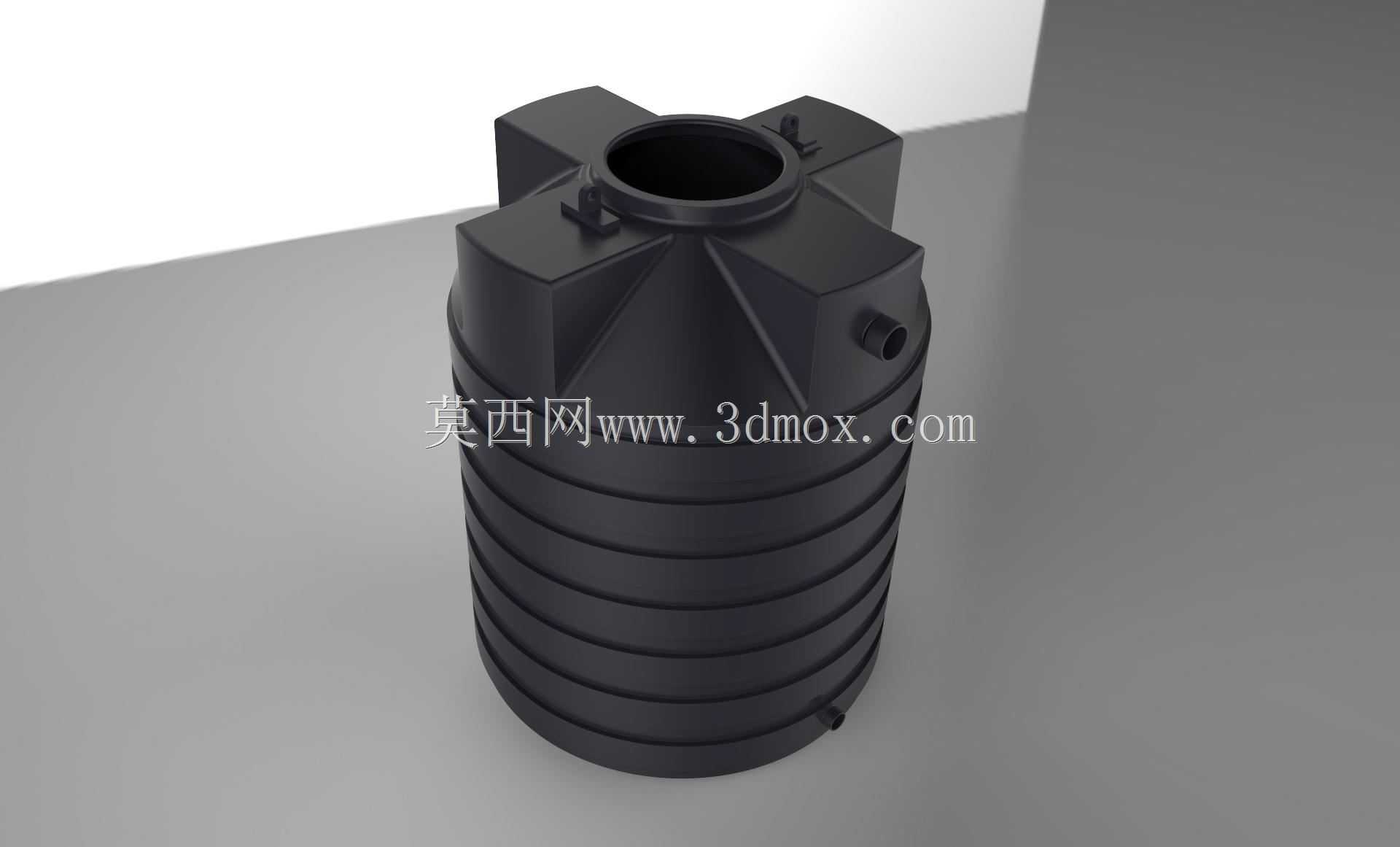

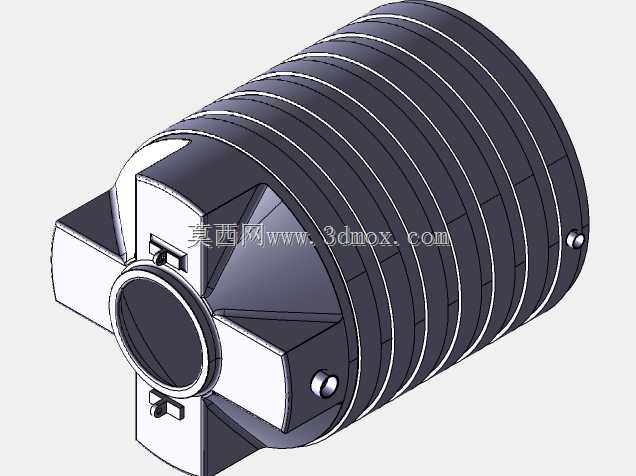

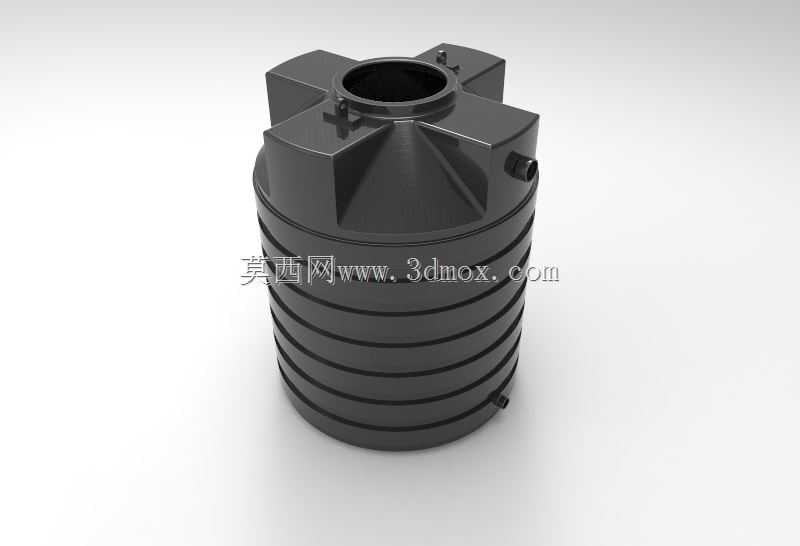

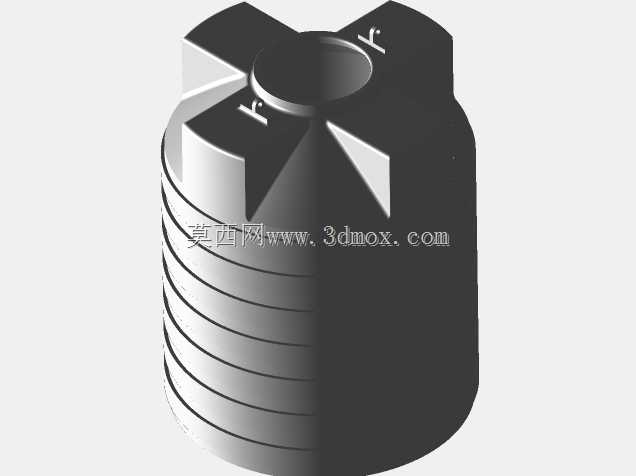

这款立式储水罐体的设计，首先围绕户外分散式供水、小型生产储水、农林灌溉临时储水这类场景的实际需求展开，日常使用中这类罐体常被埋地或半埋放置，也可直接置于室外硬化地面，用来存储生活用水、灌溉用水或是轻度腐蚀性的生产废液，适配农村分户供水、小型加工厂区临时储水、工地临时供水等多种工况。从结构设计逻辑来看，罐体采用立式圆柱主体构型，相比同容积的方形罐体，圆柱结构的环向受力更均匀，内部储水产生的静压力可以均匀分散到罐壁各个位置，不需要额外增设过多加强筋就能满足承压要求，能有效降低罐体整体壁厚，控制材料成本。罐壁外侧设置多道环形外凸波纹结构，这部分设计并非装饰作用，一方面环形波纹可以大幅提升罐壁的环向刚度，当罐体埋入地下时，能更好地承受周边土壤的侧向挤压力，避免空罐状态下被土层压瘪；另一方面波纹结构形成的环形凸起，在罐体堆叠运输时可以起到卡位作用，减少运输过程中罐体之间的滑移，降低运输损耗。罐体顶部设计为锥面收口结构，而非平顶设计，这种构型可以让顶部积水、落尘自然顺着锥面滑落至罐壁外侧，避免顶部长期积水造成材料老化，同时顶部预留的两个吊耳结构，直接与罐体顶部的加厚区域一体成型，吊装时受力点直接传导至整个罐体骨架，不会出现局部应力集中导致吊耳撕裂的问题，现场安装时不需要额外捆绑吊带，直接通过吊耳就能完成罐体的吊装就位，大幅提升安装效率。罐体的接口设置也充分考虑实际使用需求，上部侧面预留的进水接口带有内螺纹结构，可以直接对接标准规格的给水管道，不需要现场额外开孔攻丝；下部侧面的出水接口位置贴近罐底，能最大程度排净罐内存储的液体，减少罐底残液沉积，降低日常清理的频次。尺寸边界上，这类罐体的外径控制在常规货运车辆的限宽范围内，整体高度适配常规埋地开挖的深度要求，安装时只需要在底部做简单的混凝土找平垫层，不需要额外做混凝土包裹固定，半埋安装时露出地面的部分高度也符合日常操作的人体工程学要求，不需要登高就能完成顶部检修口的操作。罐体顶部的检修口采用加宽翻边设计，后期加装密封盖时可以获得更大的密封接触面积，避免雨水渗入罐内污染水质，同时翻边结构也提升了顶部开口处的结构强度，人员短暂站在顶部操作时不会出现开口变形的问题。材料选型上适配滚塑成型工艺，整体一体成型无焊接缝，从根源上避免了焊接位置容易出现的渗漏问题，长期使用过程中也不会因为焊缝腐蚀出现漏液情况，适合长期在户外潮湿、覆土的环境下使用。
