冲压产线用薄板分料分离机构设计

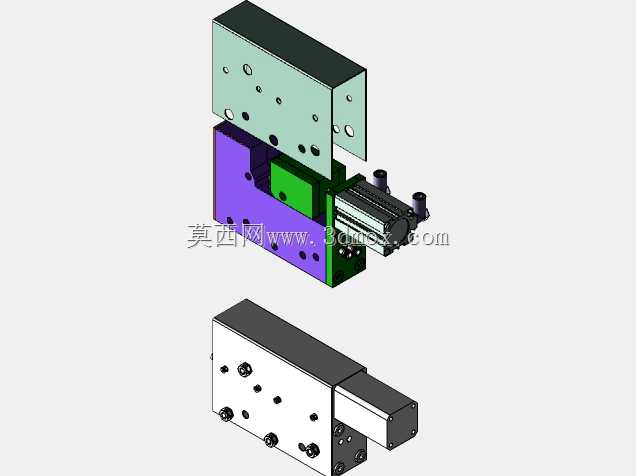

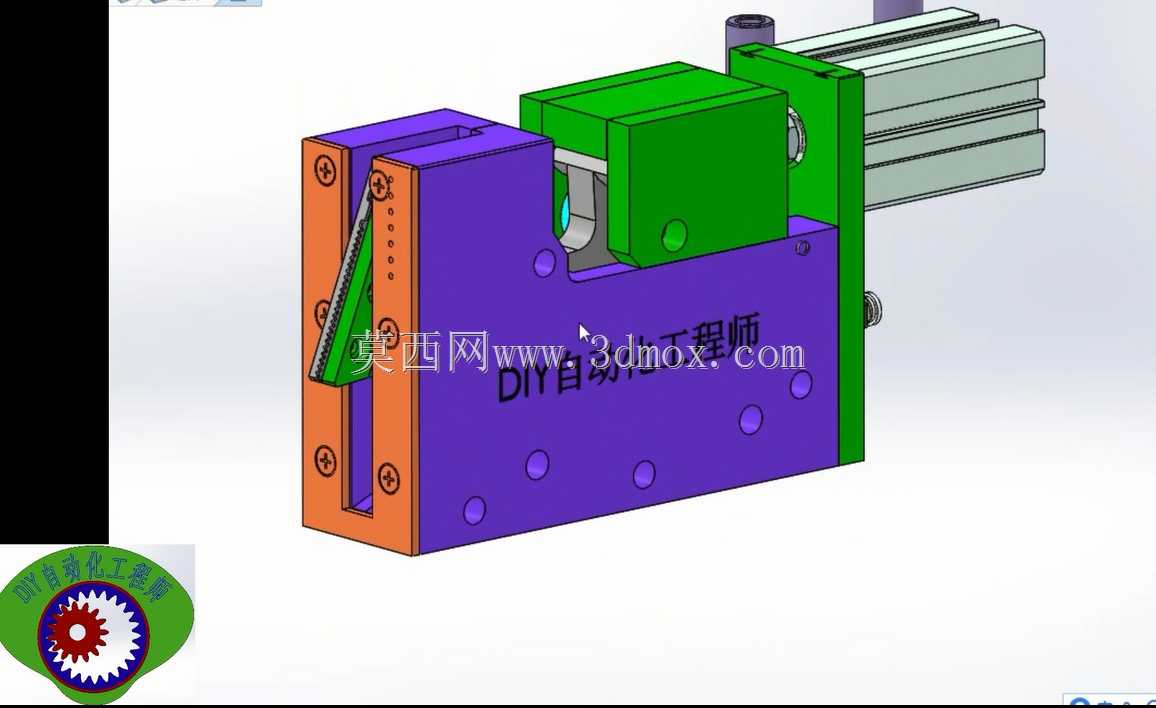

在冲压自动化、钣金加工、激光上下料这类涉及薄板物料转运的工位上，叠放板材的粘连分张一直是影响产线节拍的常见痛点，不少现场调试时都遇到过真空吸盘一次吸起两三张板，导致后续工位卡料、定位偏移甚至模具损坏的问题，这套薄板分离装置就是针对这类场景开发的执行机构。从结构布局来看，装置采用模块化安装思路，主体安装板预留了多组阵列安装孔，可直接固定在料架侧边的铝型材框架上，不需要对原有料台做大规模改造，安装时只需保证分离工作面与料堆侧边保持1-2mm的平行间隙即可，整体伸出长度控制在120mm以内，不会占用过多料台周边的操作空间，也不会和上料机械手的运动轨迹产生干涉。功能实现上，装置通过驱动端带动分料执行件做高频小幅的往复动作，配合磁吸分料的原理，将叠放的最上层薄板与下层板材强行错开分层，让空气进入板材之间的缝隙，消除板材间因油膜、真空负压产生的粘连，保证上料端每次仅能拾取单张板材。设计过程中特意将驱动组件与执行端做了分体式布局，驱动部分藏在主体安装座的防护壳内部，可避免现场冲压产生的金属碎屑、切削油液溅入传动间隙，降低日常维护的频次；执行端的工作面做了硬化处理，长期和薄板边缘接触也不会出现过快磨损，针对0.3-2mm厚度的冷轧钢板、镀锌板、铝板都能实现稳定分张，不会因为板材材质的导磁性差异出现分张失效的问题。实际适配时，可根据料堆的幅宽大小，在料堆的单侧或双侧对称布置两套该装置，针对幅宽超过1.5m的大板，双侧布置能更好地保证板材两端同步分层，避免出现一端分开一端仍粘连的情况。装置的进气与接线接口都预留了快插结构，现场布线布管时可直接从安装座后侧走线，不会有管线外露被运动部件剐蹭的风险，整体结构没有复杂的传动链路，零件加工精度要求适中，常规的机加工车间就能完成全部零件的加工与装配，不需要特殊的定制加工件，后期如果出现易损件磨损，也能快速更换备件，减少产线停机等待的时间。
