三孔L型管道固定支撑托架结构

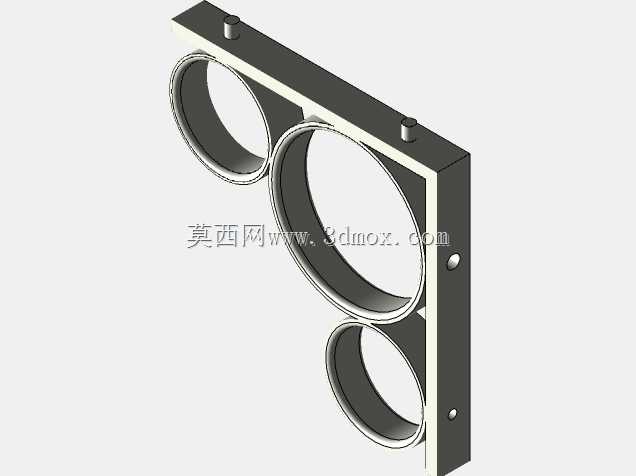

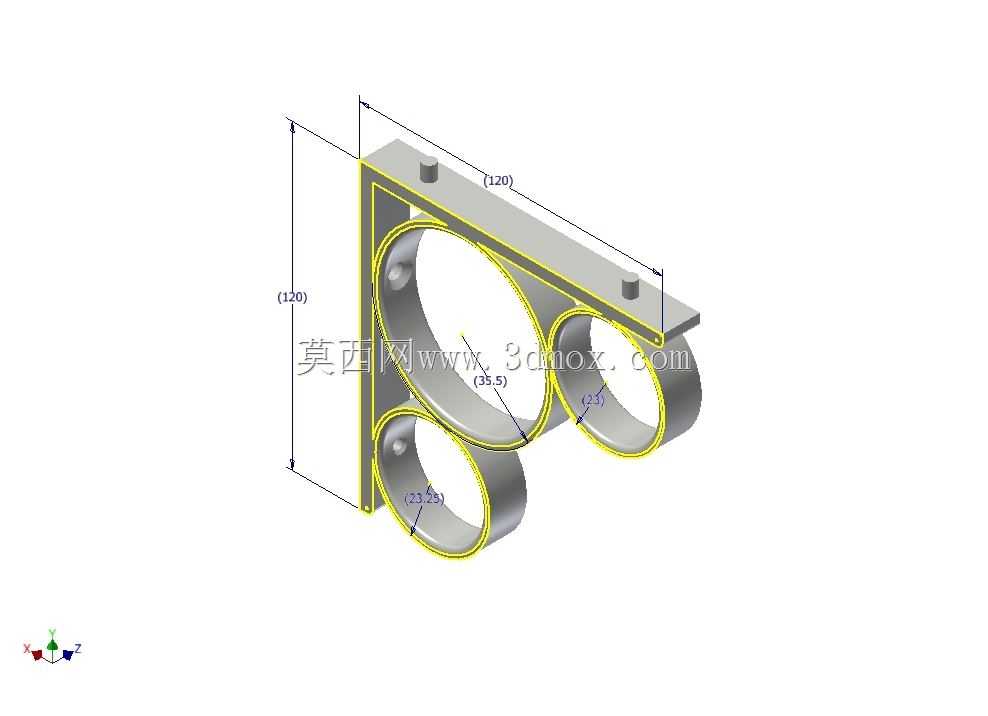

这类L型三孔托架主要应用在室内管线排布、小型设备管路架设、家用给排水或穿线管路固定、院校实训台架管路搭建、货架附属管线挂载等场景，核心作用是为不同外径的圆形管路提供稳定的侧向支撑，避免管路因自重、流体振动产生位移或接口松脱。从结构设计来看，整体采用直角L型折弯的安装基准面，竖直边贴靠墙面或设备立面、水平边贴合安装顶面，两个安装面各预留两个柱形安装沉孔，可适配膨胀螺栓、机牙螺丝完成固定，安装时无需额外加工转接件，直接贴合基准面锁紧即可，能有效降低现场安装的调整工作量。三个环形夹持孔呈三角错位排布，上下两个夹持孔的中心距为120mm，上方水平安装边的总长度为120mm，三个夹持位分别适配不同外径的管路，其中两个大夹持位适配外径35.5mm的管路，小夹持位适配外径25mm的管路，环形夹持边与L型基体采用一体化结构，没有额外拼接焊缝，整体刚性更强，能承受管路长期挂载的静载荷以及流体通过时产生的小幅振动载荷。设计时特意将三个夹持孔的位置做了错位排布，避免多根管路并行时出现空间干涉，同时让整体载荷均匀分布在L型的两个安装基准面上，不会出现单侧应力集中导致的支架变形。安装边界方面，支架贴墙安装时，水平方向从墙面伸出的最大距离不超过120mm，竖直方向占用的墙面高度为120mm，不会过多占用安装空间，适合在狭小的管线井、设备侧方、货架立柱旁等空间受限的位置使用。环形夹持位的内圈与管路外壁贴合面做了等径圆弧处理，安装时不会对管路外壁造成压损，夹持力均匀分布在环形接触面上，长期使用也不会出现管路局部变形的问题。这类支架在实际选型时，可根据挂载管路的数量、外径以及安装面的承载能力匹配对应规格，相比单孔管卡，集成式的三孔结构能减少安装点位数量，提升管线排布的整齐度，尤其适合多根小口径管路并行固定的场景，在民用家装、实训装置搭建、小型设备内部管路固定中都有较高的实用性。
