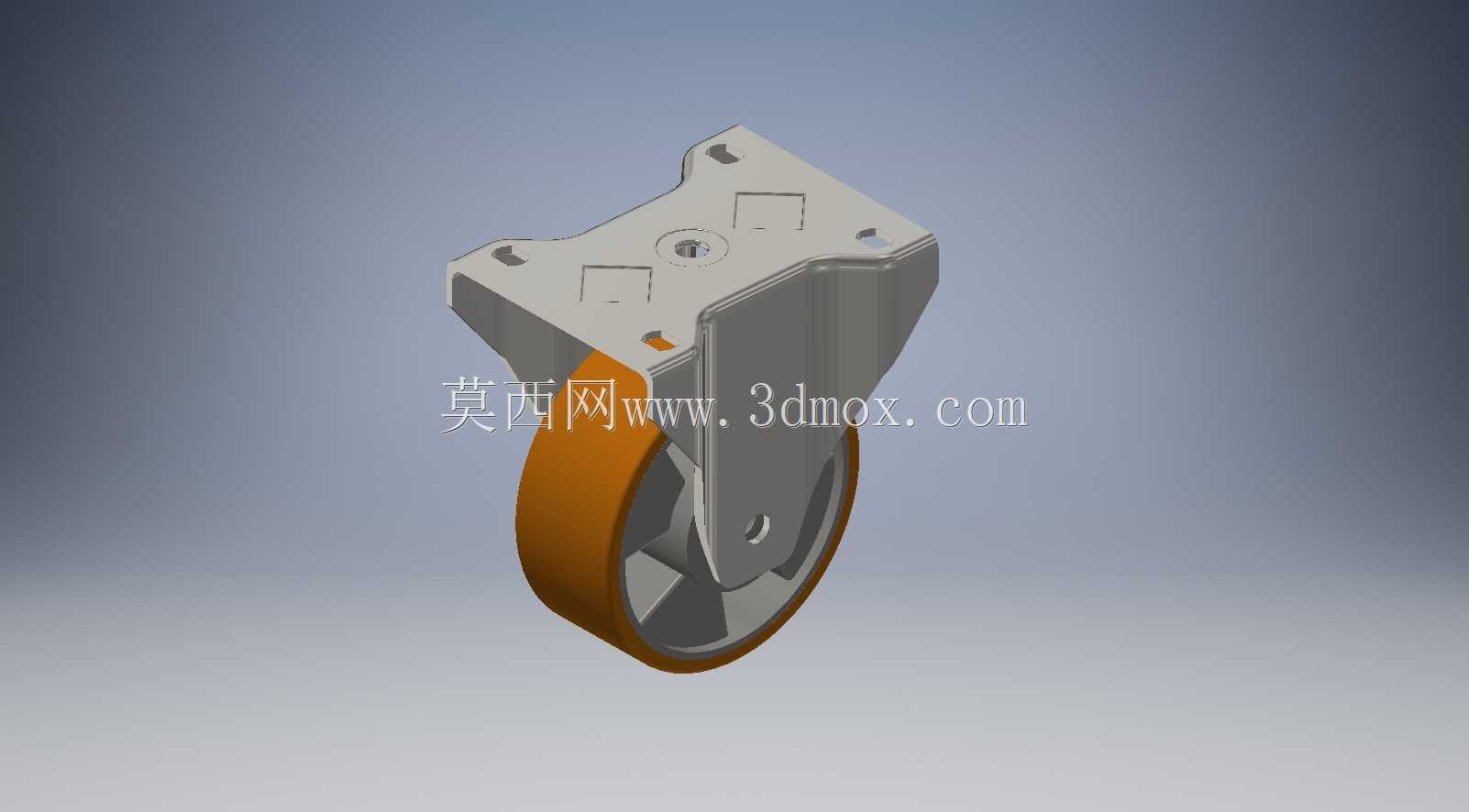

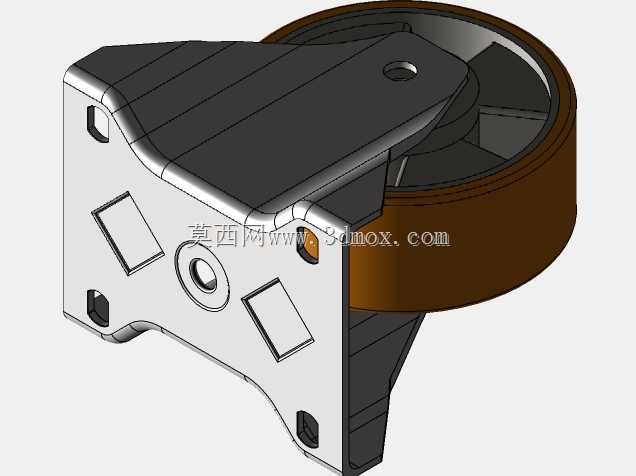

125mm轮径固定式安装工业脚轮结构

在各类工业生产场景中，脚轮是决定设备移动便捷性与停靠稳定性的核心基础部件，这款125mm轮径的固定板式脚轮，主要适配无转向需求的设备侧支撑位，常见于重型工作台、固定式物料周转架、生产线旁的工具柜、中型仓储货架的定向行走端，搭配同规格万向脚轮使用时，可在保证设备推移顺滑的同时，避免推行过程中出现方向偏移、蛇形摆动的问题，尤其适合在车间硬化环氧地面、水磨石地面、平整水泥地面的工况下长期使用。从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定支架结构，支架整体为一体冲压成型的金属材质，安装板上预留了四个对称分布的螺栓安装孔，安装时无需额外加工转接件，直接通过螺栓将支架与设备底部的安装面锁紧即可，固定支架的轮架部分做了双侧支撑结构，轮轴穿过轮体中心后两端与支架刚性连接，不存在转向间隙，相比万向脚轮的转向结构，定向固定的结构抗冲击能力更强，在设备承受偏载、经过地面小幅度凸起或接缝时，支架不容易出现变形、松脱的问题。轮体部分采用聚氨酯材质的轮面搭配硬质内芯，轮面厚度充足，滚动过程中与地面接触的压合面均匀，既不会像硬质尼龙轮那样在推移时产生较大的运行噪音，也不会像软质橡胶轮那样在长期重载下出现轮面压痕、蠕变变形的问题，轮面与地面的摩擦系数适中，设备停靠在带轻微坡度的地面时，配合刹车组件可提供足够的止滑阻力，不会出现自行滑移的安全隐患。尺寸边界方面，这款脚轮安装完成后的总高度为164mm，选型时需要注意设备底部安装面到地面的预留高度需匹配该尺寸，避免出现安装后设备整体倾斜、或者脚轮悬空无法接触地面的问题；顶部安装板的孔位间距为通用工业标准尺寸，可适配市面上多数常规设备的底部安装位，无需重新打孔修改设备结构。在实际建模还原过程中，需要重点关注支架折弯处的圆角过渡、轮面与内芯的配合公差、安装孔的位置度精度，这些细节直接影响后续工程出图、实物加工装配的匹配度，支架的折弯角度如果出现偏差，会导致轮体安装后出现偏斜，滚动时轮面单侧磨损加剧，大幅缩短脚轮的实际使用寿命；轮轴与支架的连接位置做了同轴度约束，保证轮体转动时无卡滞、无偏心晃动的问题。日常设备维护中，这类固定脚轮无需频繁加注润滑脂，仅需定期清理缠绕在轮轴处的生产碎屑、线头等杂物，检查安装螺栓的锁紧力矩，即可保证长期稳定运行，相比带转向结构的脚轮，固定款的故障点更少，维护成本更低，适合对移动方向有固定要求、负载稳定性要求高的设备配套使用。
