Arduino适配5V激光探测接收传感模块

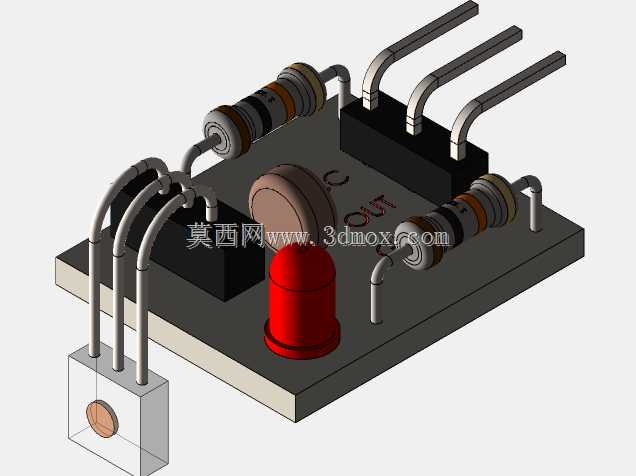

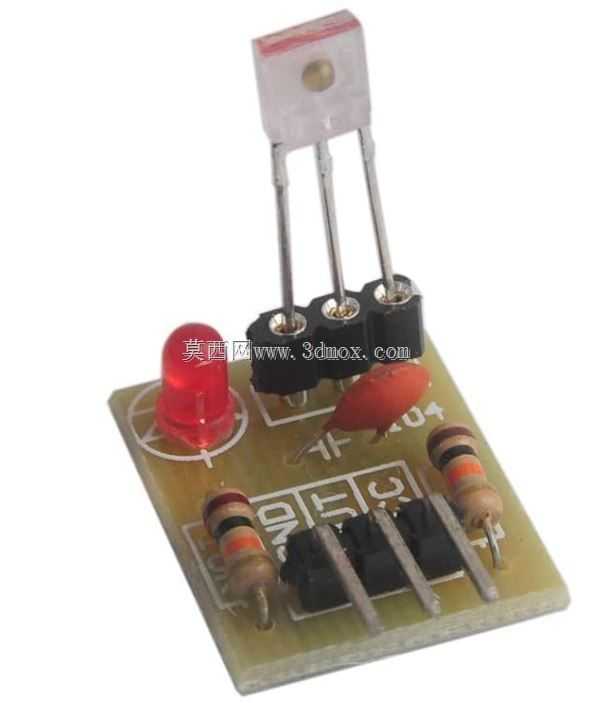

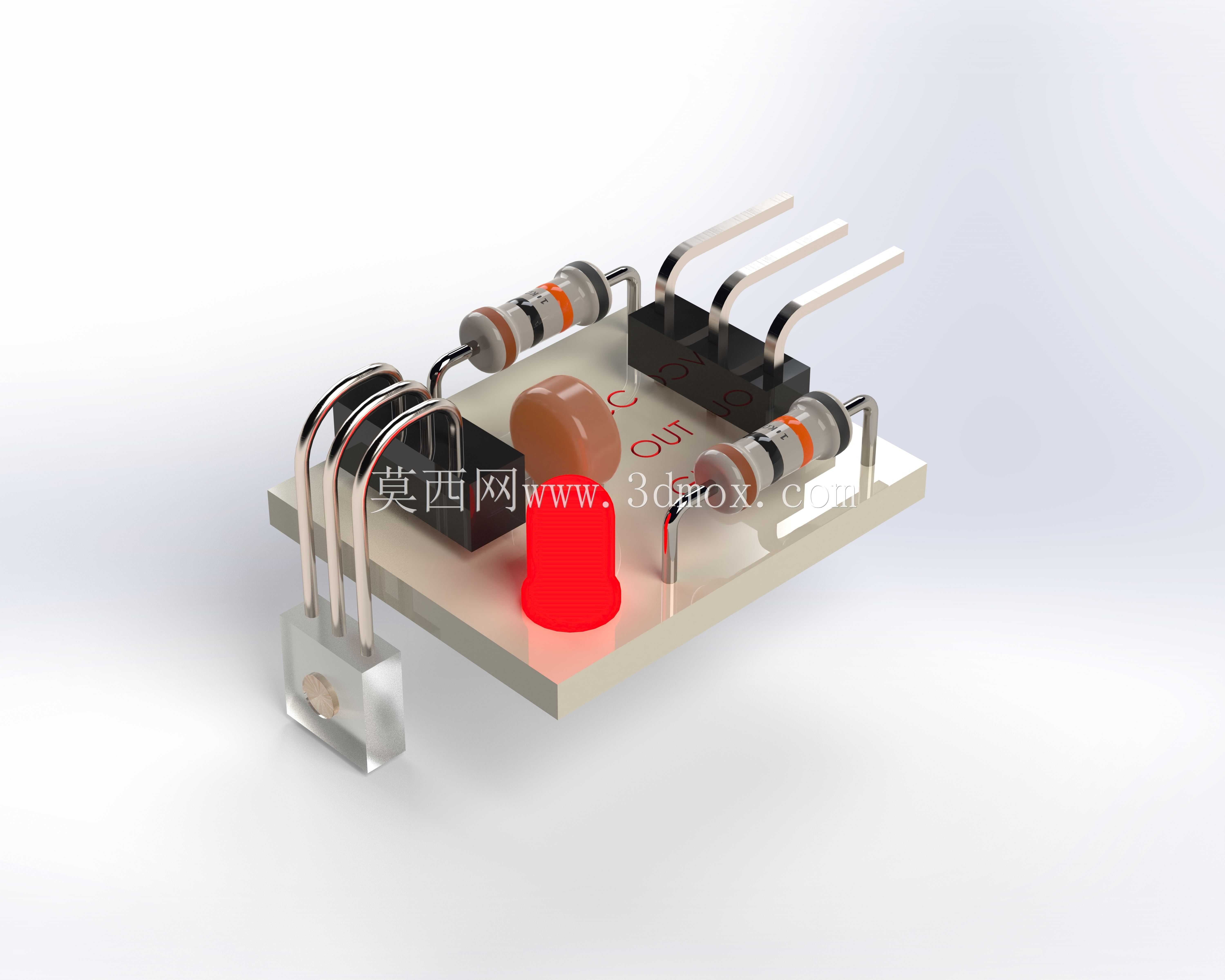

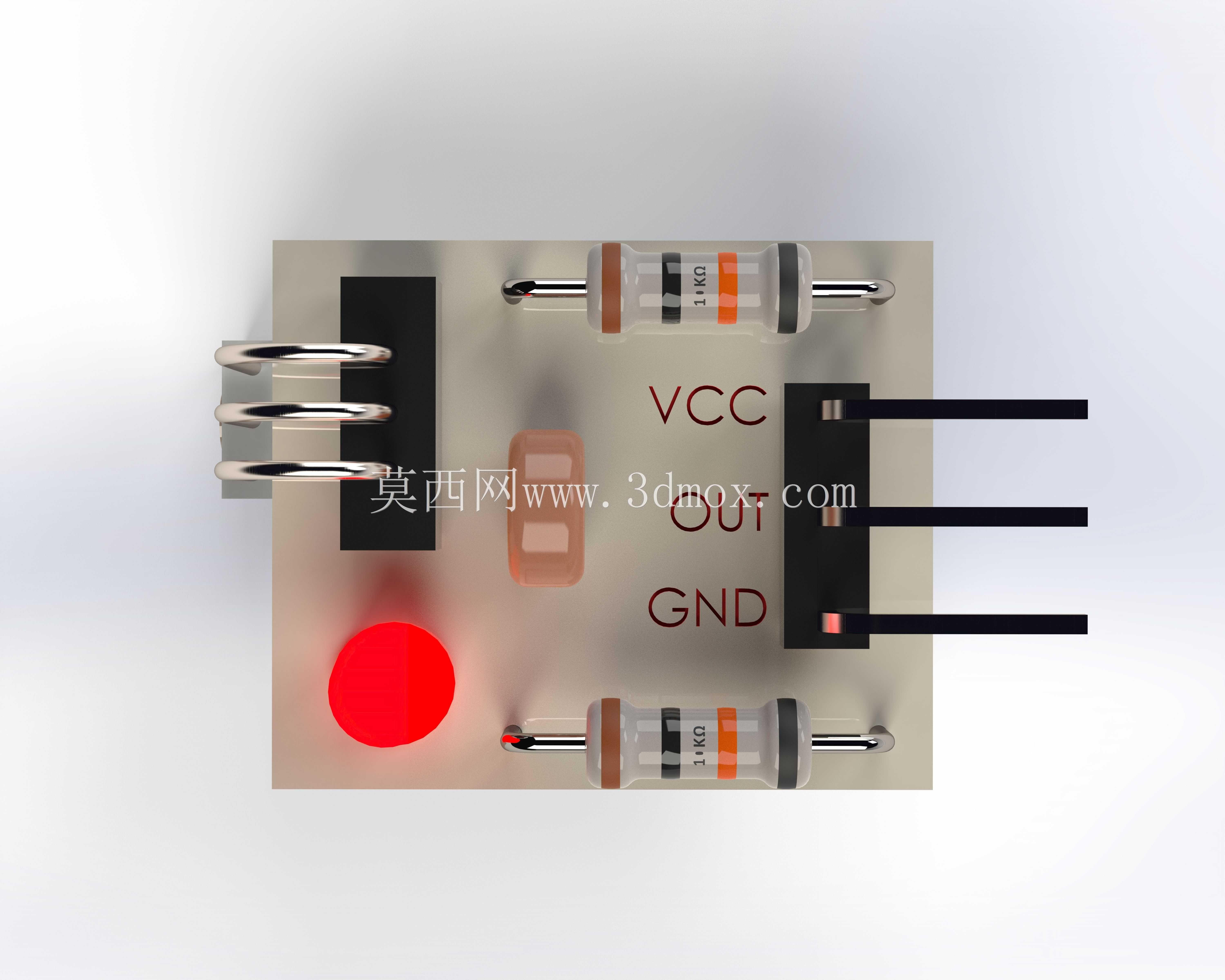

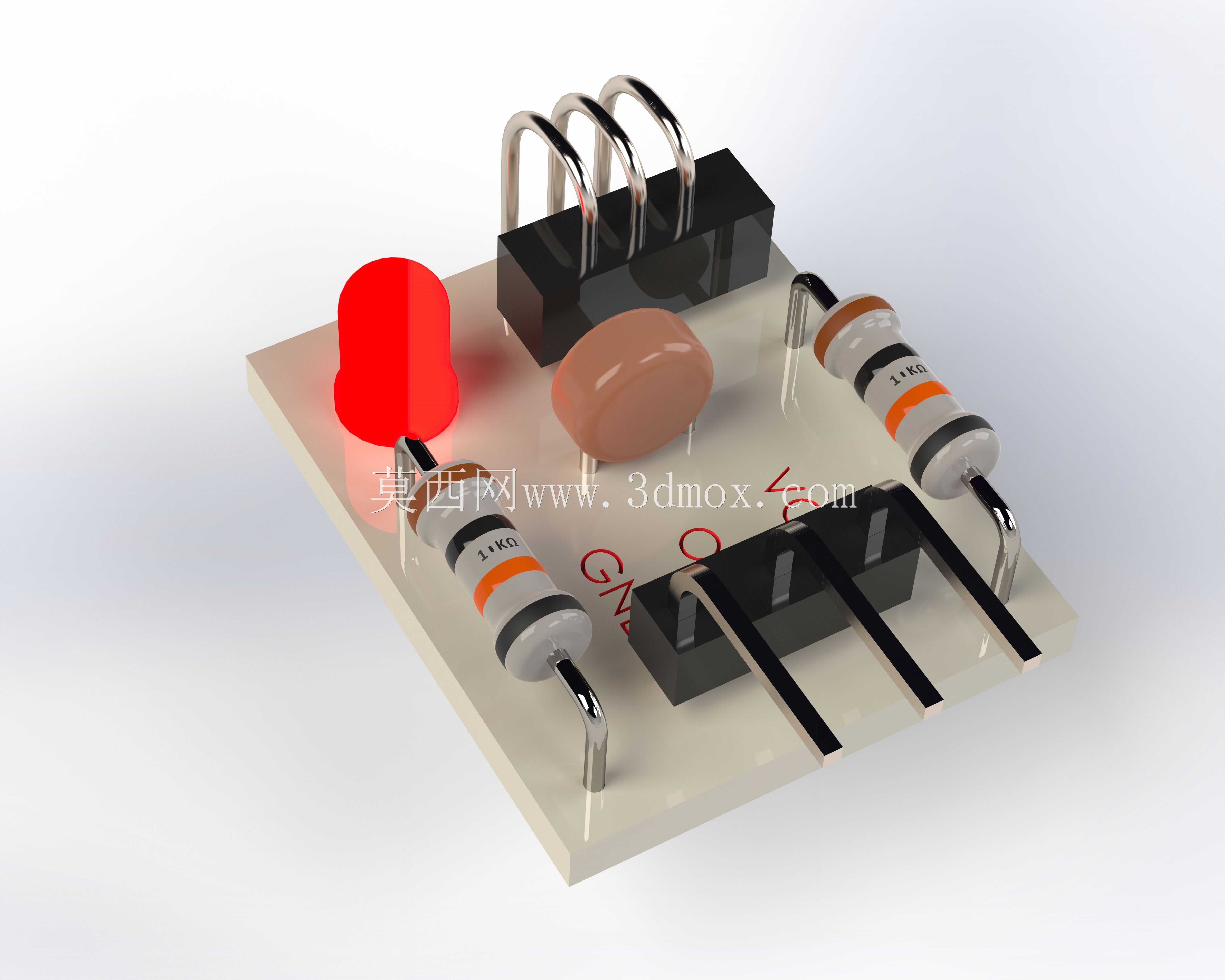

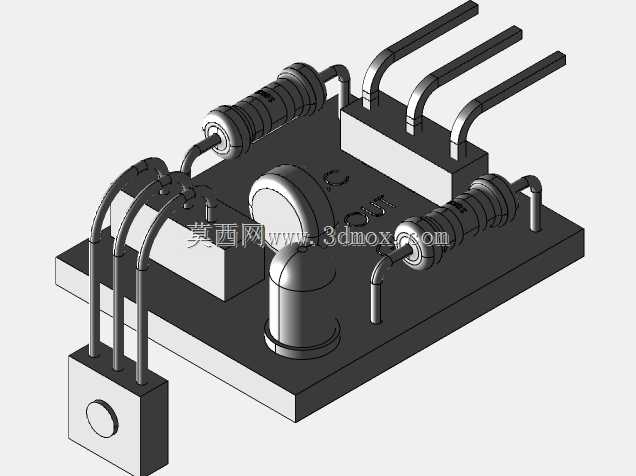

这款激光探测接收模块，核心面向开源硬件开发场景与小型光电检测设备的集成需求，适配Arduino控制体系的非调制管信号接收逻辑，在桌面级自动化检测装置、小型智能寻迹设备、简易激光对射报警装置、创客类光电交互作品中都有广泛的应用空间。从实际功能来看，模块可精准捕捉对应波长的5V激光信号，将光信号转换为可被主控识别的电平信号，无需额外复杂的信号调理电路，即可直接接入通用IO口完成信号读取，大幅降低光电检测类项目的开发门槛。设计过程中，团队优先还原实际量产模块的布局逻辑，接收探头与引脚的相对位置完全参照实物测绘数据排布，板载的限流电阻、信号输出引脚、电源引脚的间距符合通用面包板与洞洞板的安装孔距标准，直插式引脚长度预留了常规焊接与插接的冗余量，既可以直接插装在面包板上完成原型验证，也可以通过排针焊接固定在定制PCB上完成量产级设备集成。外形层面，模块整体采用矩形PCB基板布局，核心接收元件位于板端靠前位置，避免周边元件遮挡激光接收角度，板上的元件高度差控制在合理范围，最高的接收探头与周边电阻、排针的高度差不超过8mm，安装时无需预留过大的垂直空间，水平方向的安装边界以PCB板边缘为基准，两侧预留的固定孔位可配合M2螺丝完成模块锁附，适配各类小型设备的内部安装空间。从电路布局的还原度来看，板上走线的走向、元件的焊接点位、丝印层的标识都完全参照实物复刻，建模时兼顾了外观还原与结构装配的合理性，既可以用于项目开发阶段的结构干涉检查，也可以作为教学演示场景的三维展示素材，帮助开发者直观理解模块的结构组成与安装方式。在实际选型参考中，这款模块的接收角度、响应速度参数匹配常规小型激光检测场景的需求，建模时保留了所有元件的细节特征，包括电阻的色环标识、排针的金属光泽、接收探头的封装外形，能够直接用于装配仿真、渲染出图等工作环节，无需额外调整元件比例与安装位置。
