康耐视DM-302工业视觉读码相机结构

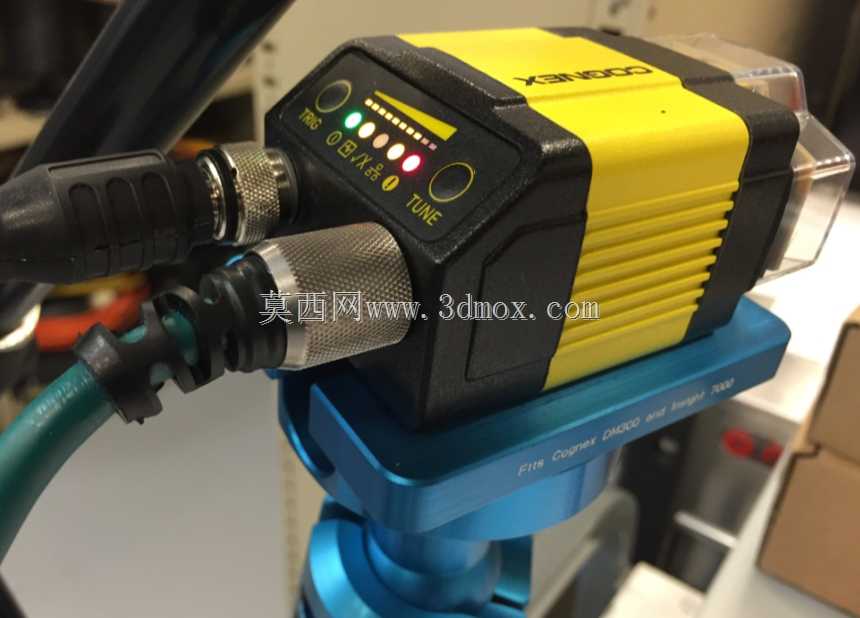

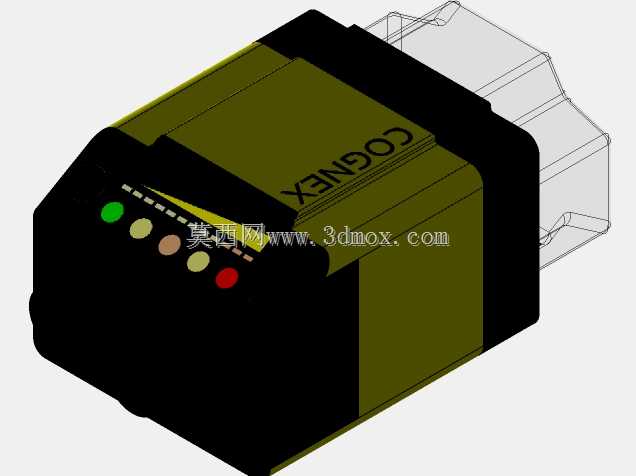

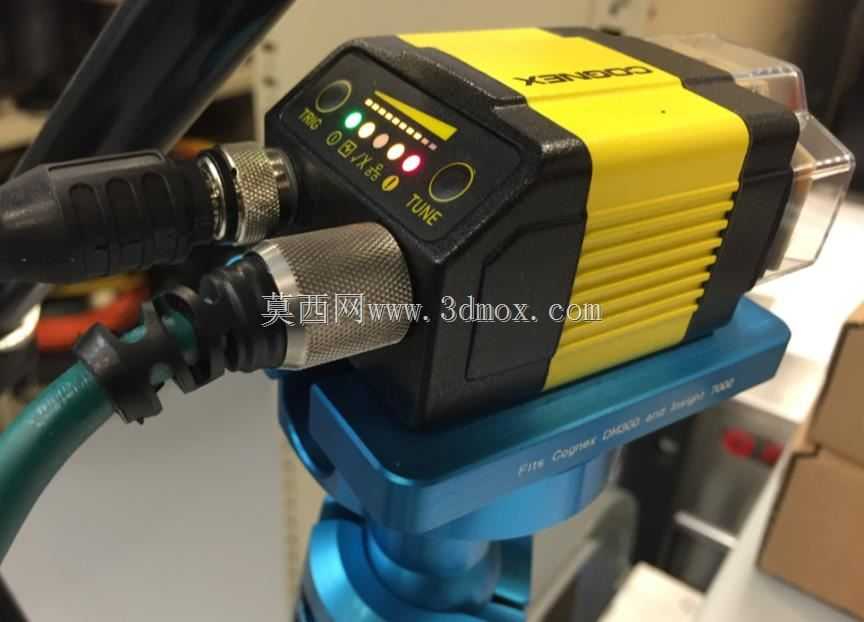

在自动化产线的物料追溯、工件定位、缺陷检测环节，固定式工业读码相机是视觉系统的核心感知部件，这款康耐视DM-302机型的三维结构，完整还原了设备本体与可调安装支架的配合关系，能直接对接设备集成阶段的安装位校核工作。从实际使用场景来看，这类相机常部署在3C电子组装线的PCB板条码读取、汽车零部件产线的DPM码识别、物流分拣线的包裹面码采集工位，需要兼顾不同安装高度、拍摄角度的调整需求，因此配套的可调支架在结构设计上预留了多维度的调节余量，不需要额外加工转接件就能完成视野校准。设备本体采用方型紧凑壳体设计，外壳做了硬质阳极氧化处理，能适配车间内多尘、存在少量切削液飞溅的工况，前端的状态指示灯排布在操作侧，安装完成后站在产线旁就能直接通过绿、黄、红不同灯色判断设备的读码成功、对焦异常、通讯故障状态，不需要额外连接上位机就能完成基础故障排查。从结构设计逻辑来看，相机本体的安装基准面做了0.02mm的平面度公差控制，和可调支架连接时，能保证镜头光轴和安装面的垂直度偏差在允许范围内，避免出现视野一侧清晰一侧虚焦的问题；支架和相机底座的连接采用快拆式锁紧结构，调整角度时只需要松开侧边的锁紧旋钮就能完成俯仰、旋转角度的微调，锁紧后不会因为产线的持续振动出现角度偏移。安装边界方面，相机本体不含接头的外形尺寸适配多数设备的狭小安装空间，尾部的线缆接头采用侧向出线设计，不会在相机正后方预留过多的线缆弯折空间，对接生产线的安装立板、设备机架的预留孔位时，只需要匹配支架底部的两个安装孔位就能完成固定，不需要额外设计转接板。在做产线三维布局时，这个模型可以直接导入装配体，模拟不同安装高度下的视野覆盖范围，提前校核相机和工件、周边工装的干涉情况，避免现场安装时出现空间不足需要重新加工支架的问题。镜头端的防护圈突出镜头端面1.5mm，即使安装过程中出现轻微磕碰，也不会直接损伤镜头镜片，细节设计充分考虑了现场安装的容错空间。
