手动螺杆式管子夹紧工装结构设计

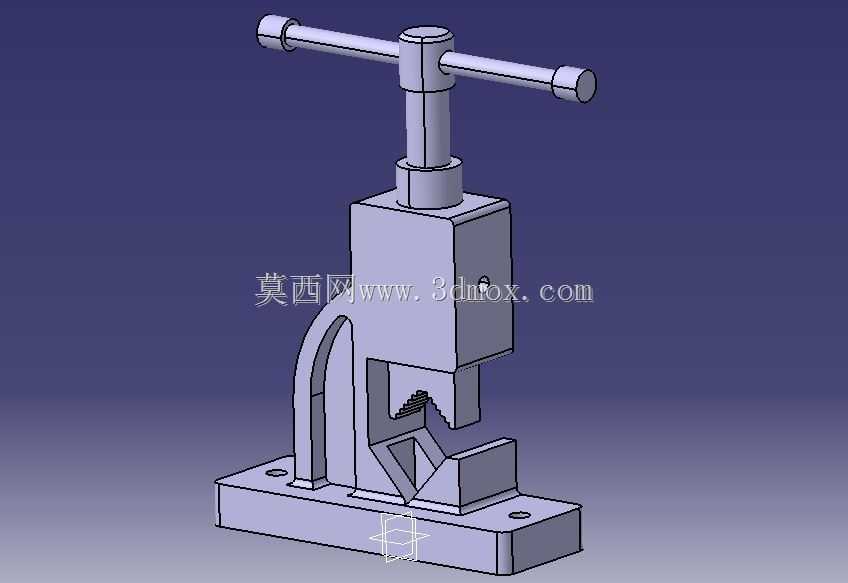

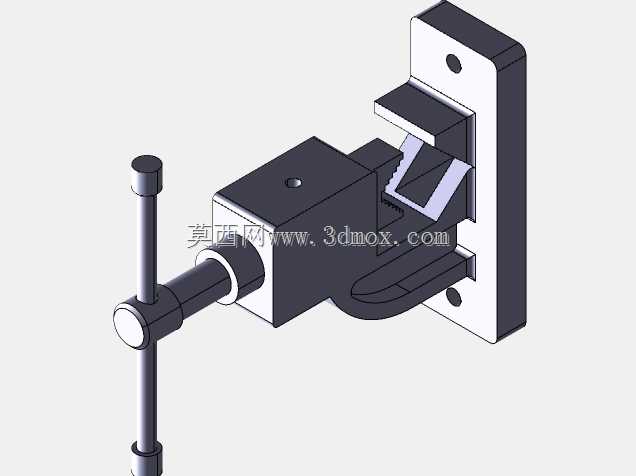

这款手动夹紧工装主要面向小管径管材的现场装夹作业场景，在管道维修、小批量管材二次加工、五金装配工位中都能适配使用，区别于普通活动管钳的手持操作模式，该结构采用底座固定安装形式，作业时无需操作者持续施加握持力，能大幅降低长时间装夹作业的劳动强度。从功能实现逻辑来看，顶部的T型操作手柄直接与传动螺杆固连，螺杆与上架体的螺纹孔形成螺旋传动副，转动手柄时即可带动下方的活动压块做垂直方向的直线进给，压块下端加工有V型定位齿面，配合底座上的固定V型支撑块，能够对圆形截面的管材形成四点对称夹持，齿面的防滑纹路可以避免管材受切向力时出现打滑转动，夹持力可通过手柄的转动圈数灵活调整，适配不同壁厚、不同材质的管材装夹需求。设计阶段优先考虑了结构的工艺性，所有板类零件均采用常规板材铣削加工即可成型，螺杆采用标准梯形螺纹传动，具备良好的自锁性能，当夹持力达到作业需求后停止转动手柄，活动压块不会因管材的反作用力出现回退，无需额外设置锁止机构，简化了整体零件数量。底座部分设计有两个对称的安装通孔，可通过螺栓直接固定在工作台面或者角钢支架上，安装孔的中心距预留了足够的操作空间，不会与下方的V型支撑块产生安装干涉，整体设备的垂直高度控制在常规手动操作的舒适区间，T型手柄的转动半径符合人体工程学要求，单手即可完成夹紧与松脱操作。上架体与底座采用一体式弯板结构连接，相比分体螺栓连接的结构形式，消除了连接间隙带来的夹持刚度不足问题，在对管材进行锯切、套丝、去毛刺等轻载加工时，架体不会出现明显的形变偏移，能够保证加工位置的精度。活动压块与螺杆端部采用活动铰接设计，进给过程中压块可根据管材的实际摆放角度小幅自适应调整，保证齿面与管材外壁充分接触，避免局部应力集中压伤薄壁管材表面。整体结构没有复杂的曲面特征，所有配合面均为平面或者圆柱面，加工时无需特殊工装刀具，普通铣床、钻床即可完成全部零件的加工，后期维护时仅需定期在螺纹副位置涂抹润滑脂，就能保证长期操作的顺畅性，适合小型加工车间、维修站点作为常规工装配置使用。
