块体拼接结构木制自行车原型结构设计

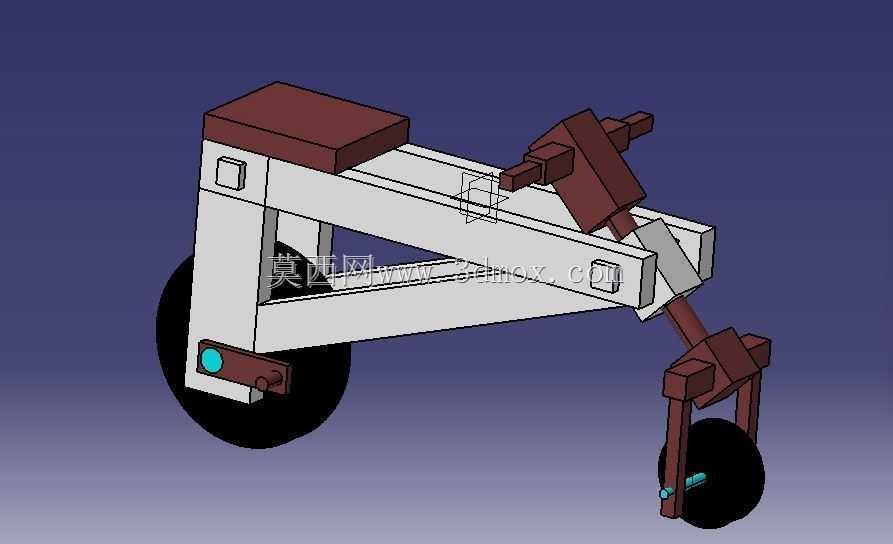

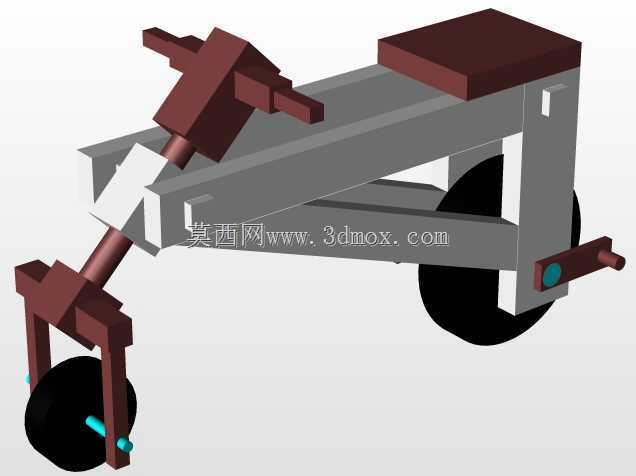

　　这款木制自行车原型采用块体拼接式结构方案，核心设计目标是验证非传统金属材质在低速代步载具上的结构可行性，整体结构完全摒弃传统自行车的管材焊接框架思路，以规整的矩形实木块作为主承载梁构件，所有连接部位通过榫卯配合金属轴销完成固定，无需复杂的焊接或一体成型工艺，适合小批量手工制作或教学场景下的结构验证使用。从实际应用场景来看，这类原型结构主要面向短途休闲代步、创意教具展示、手工创客制作领域，既可以作为中小学机械结构认知的教学演示载体，也能作为文创类休闲载具的基础验证方案，后续可通过更换不同材质的拼接块调整整体承重与外观风格。从功能特性上看，该原型保留了自行车最核心的行走与转向功能，前轮通过垂直布置的转向轴与主框架前端连接，

　　转向把手直接固定在转向轴顶端，转动把手即可带动前轮完成转向动作，转向结构没有采用传统自行车的碗组轴承结构，而是通过轴套配合实现转动，大幅降低了加工难度，适合木质材料的加工特性。后轮直接安装在主框架后端的立板开槽位置，轮轴通过横向销钉固定在立板上，承载时主框架的载荷直接通过立板传递到后轮轴，力传递路径短且直接，没有多余的传力构件，能有效降低木质构件的受力复杂度，避免局部应力集中导致的木料开裂问题。主框架上方设置的块状坐垫直接固定在承载梁上表面，没有额外的减震结构，这一设计是基于原型验证阶段的需求，优先保证结构连接的可靠性，后续优化时可在坐垫与承载梁之间增加木质弹性片或软质垫层提升乘坐舒适度。设计思路上，

　　整个结构刻意简化了所有非必要的曲面构件，所有木质零件均采用平面切割即可加工完成，不需要复杂的五轴铣削或热弯工艺，普通的线锯、台钻设备就能完成全部木质零件的加工，金属连接件仅采用标准的通丝螺杆与轴套，采购与替换都十分便捷。从安装边界与尺寸控制来看，该原型的整体轮距控制在常规休闲自行车的合理区间内，前后轮的直径一致，转向轴的后倾角经过调整，保证转向时具备合适的回正力矩，不会出现转向过于灵敏导致的操控失稳问题；主承载梁的截面尺寸根据木材的顺纹抗压强度设定，宽度方向预留了足够的安装空间，后续加装链条传动、脚踏结构时不需要对主框架进行破坏性修改，前端转向部位的横向宽度控制在握把的合理操作范围内，不会出现转向时把手与主框架干涉的问题。

　　需要注意的是，该原型目前仅为结构验证阶段的方案，没有配置传动与制动结构，实际使用时需要在后轮位置增加棘轮传动结构与摩擦式制动组件，木质构件的连接部位需要增加金属垫片避免木料反复受力后出现磨损扩孔，长期户外使用时还需要对木质零件做防水、防蛀处理，避免木料受潮变形影响结构精度。整个结构的装配逻辑采用从下到上的顺序，先将前后轮与对应支架组装完成，再将主承载梁与前后支架通过销钉连接，最后固定转向把手与坐垫，整个装配过程不需要专用工装，普通使用者按照装配指引即可完成组装，拆解后也能平板化包装，大幅降低运输与存储的空间占用。
