墙插式便携设备充电支撑置物结构

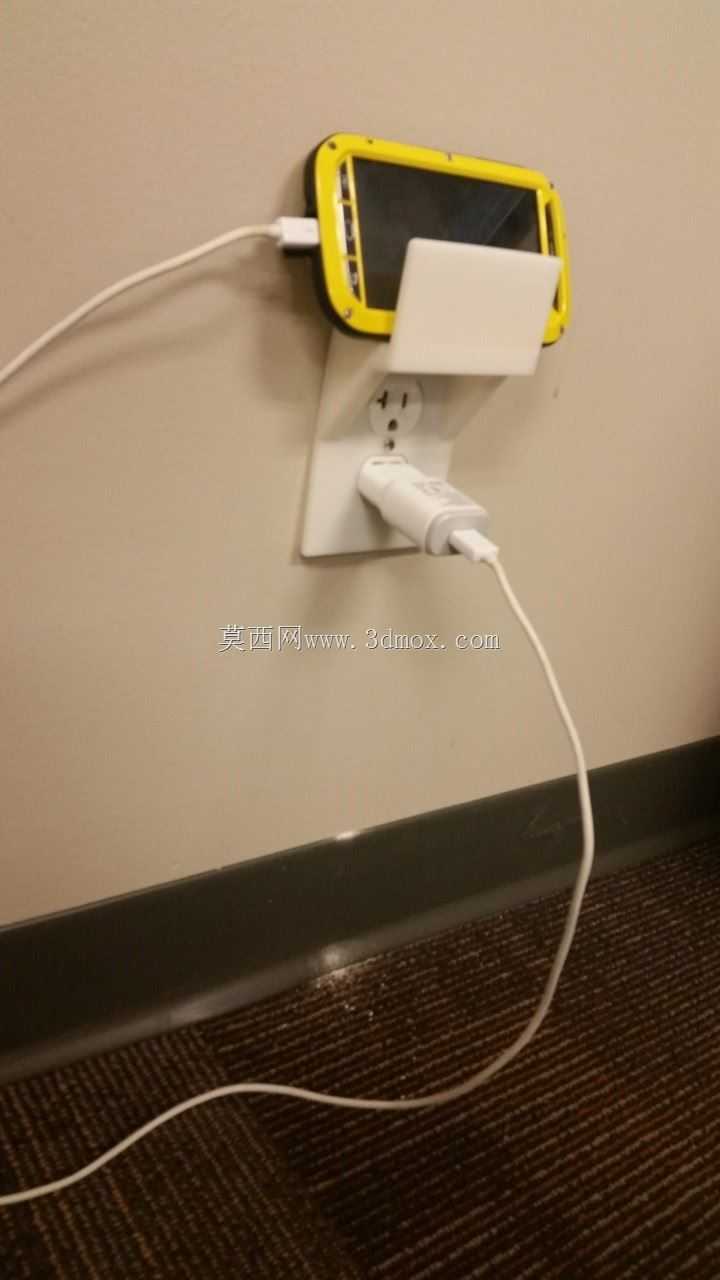

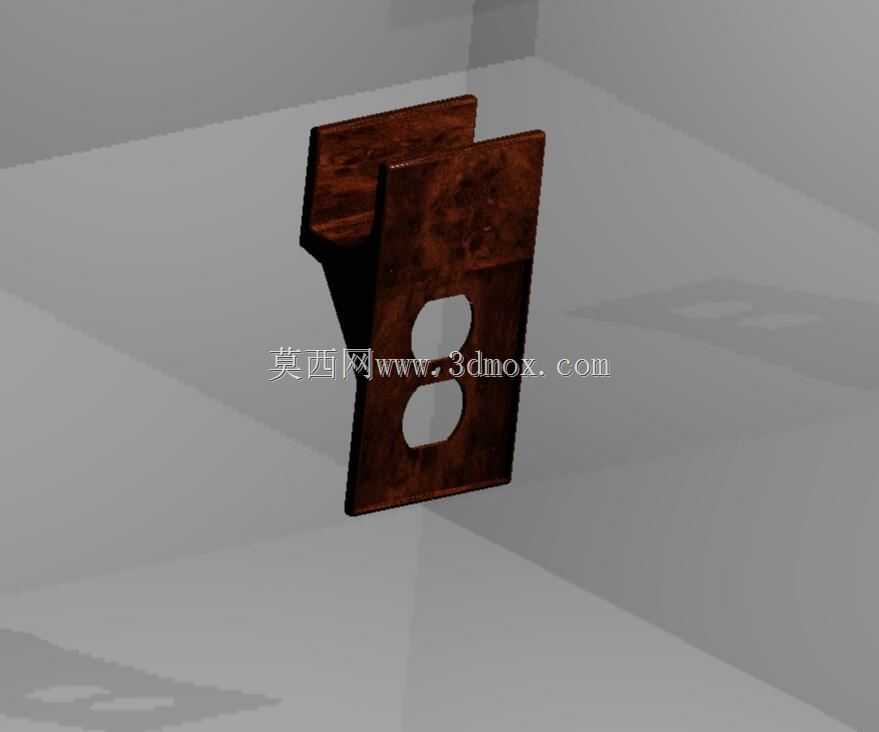

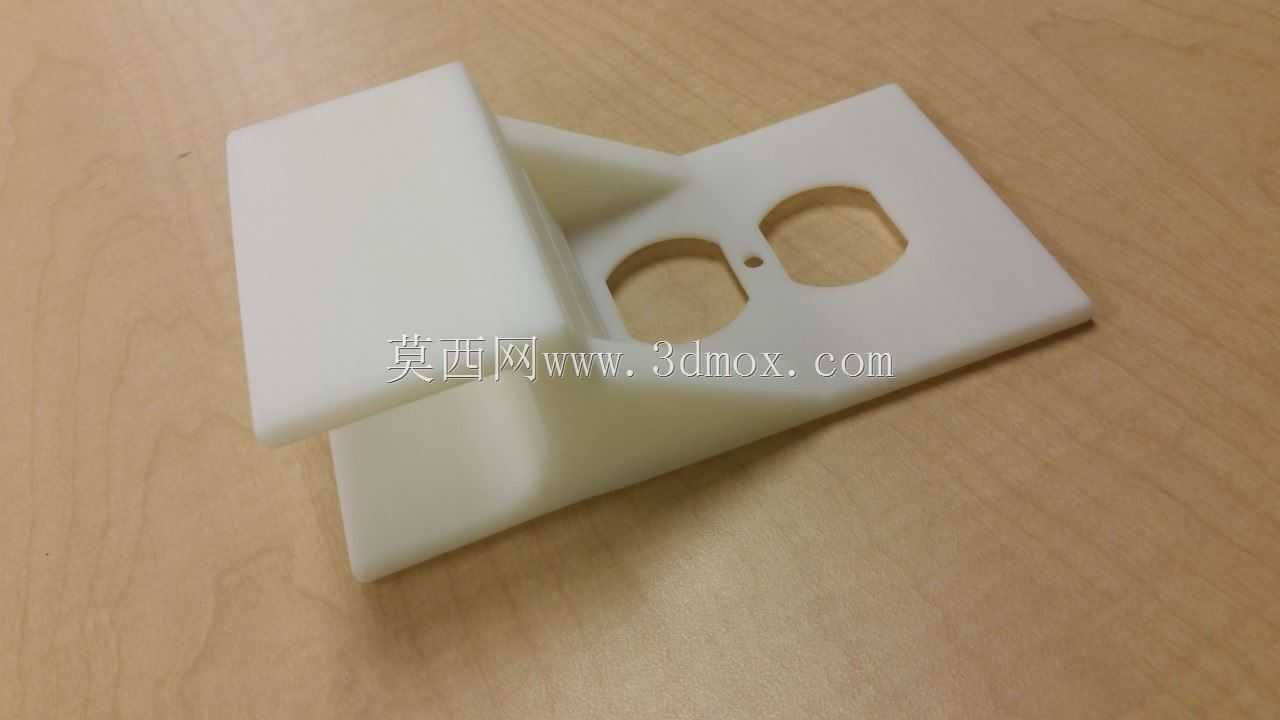

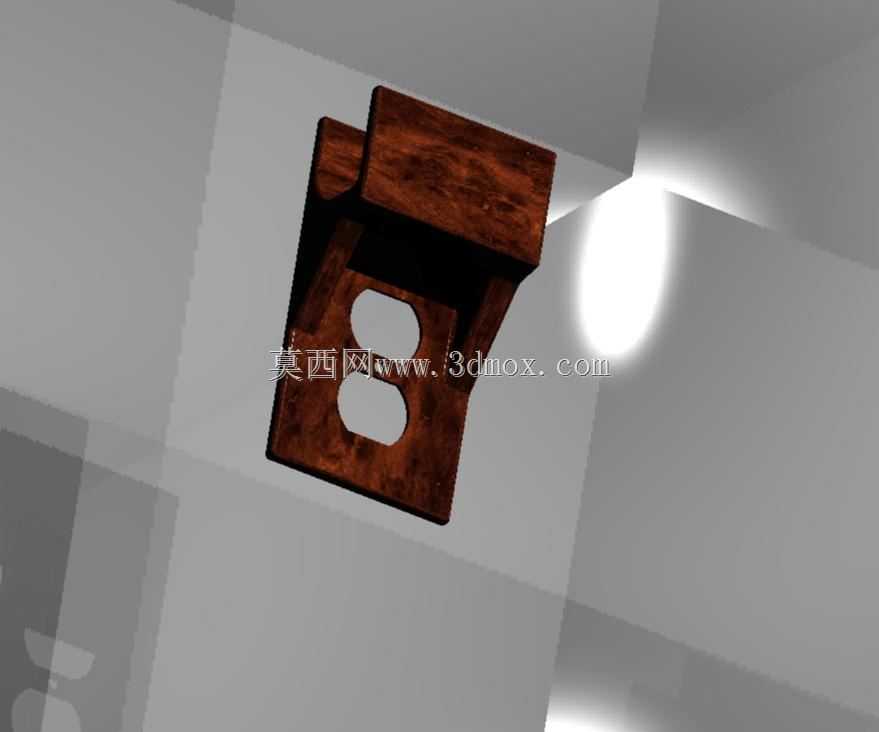

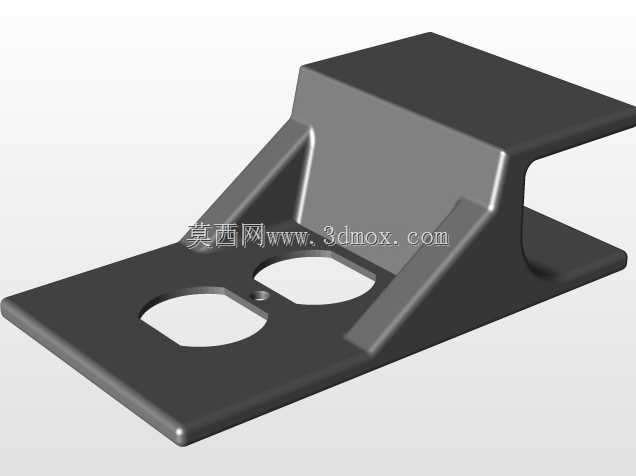

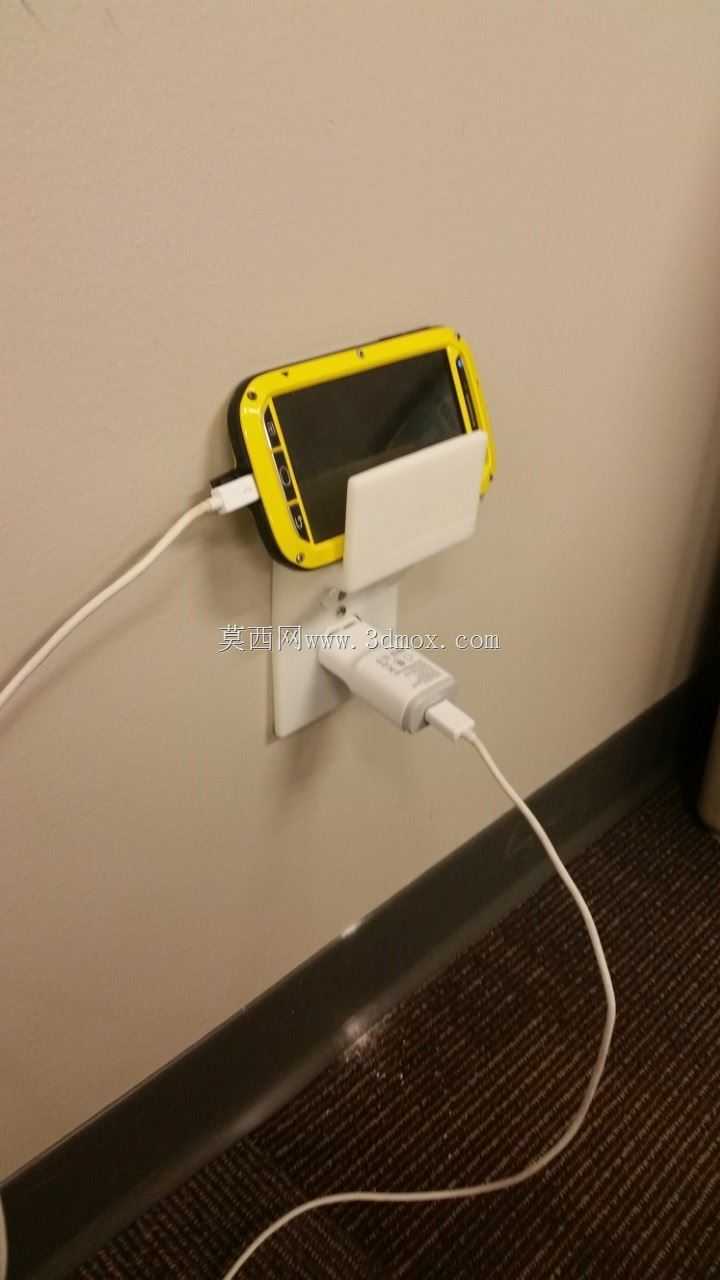

日常公共区域、居家墙面插座使用场景中，多数便携电子设备充电时缺乏就近放置位置，用户常将设备放置在地面、远处台面，拉扯充电线带来线材磨损、接口受力松脱的隐患，甚至出现设备坠落磕碰的问题，这款墙插式支撑结构正是针对这类痛点完成的结构设计。该结构直接依托现有墙面国标插座的面板作为安装承载基础，无需额外打孔、粘贴固定件，不会破坏墙面饰面，安装时直接将配套充电适配器插入插座插孔，支撑结构卡接在适配器与插座面板之间的间隙处，即可形成稳定的承托平面，整个安装过程无需额外工具，拆卸后也不会在墙面留下残留痕迹，适配多数常规尺寸的墙装五孔插座面板。结构承托面做了微向上倾斜的角度设计，放置手机类便携设备时，设备重心自然靠向墙面一侧，不会出现向外滑落的情况，承托边缘做了小高度的挡边结构，即使充电线受到轻微外力拉扯，设备也不会从托架上滑脱。结构整体采用薄壁塑料件的设计思路，整体外伸长度控制在70mm以内，不会过度占用墙面外的通行空间，在狭窄的走廊、酒店客房墙面、出租屋墙面等空间局促的场景下也不会形成突兀的突出障碍物，避免人员走动时发生磕碰。承托面的宽度设计覆盖主流6-7英寸手机的放置需求，同时预留了充电线的走线缺口，充电线从设备接口引出后可顺着缺口自然垂落，不会出现线材被托架挤压弯折的情况，长期使用也不会损伤线材外被。设计过程中重点校核了卡接位置的受力情况，将适配器插入插座后的锁紧力作为结构的主要固定受力来源，承托结构自身不额外对插座面板施加垂直方向的外拉力，避免长期使用后插座面板出现松动变形，同时承托面的承重上限控制在300g以内，完全覆盖常规手机、小型充电宝、TWS耳机充电盒这类日常便携充电设备的重量需求，不会出现过载断裂的问题。结构的边角位置全部做了R2以上的圆角过渡，没有尖锐棱角，安装和使用过程中不会划伤手部或者设备外壳，整体壁厚控制在2mm，兼顾结构强度和材料用量，适合采用注塑工艺批量生产，生产过程中脱模顺畅，无需复杂的侧抽芯结构，能有效控制生产制造成本。
