壁挂式50mm槽轮导向承重滑轮结构

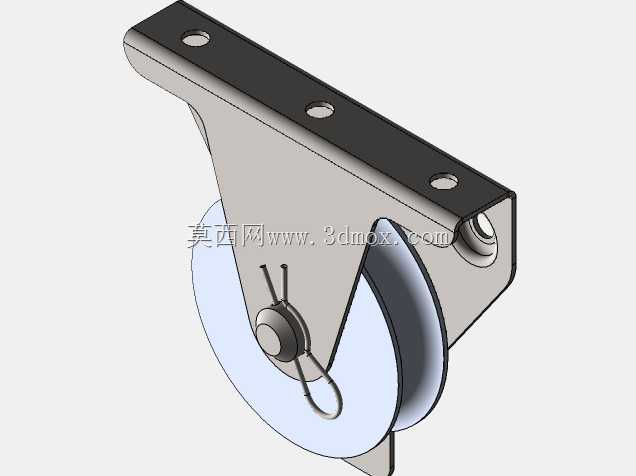

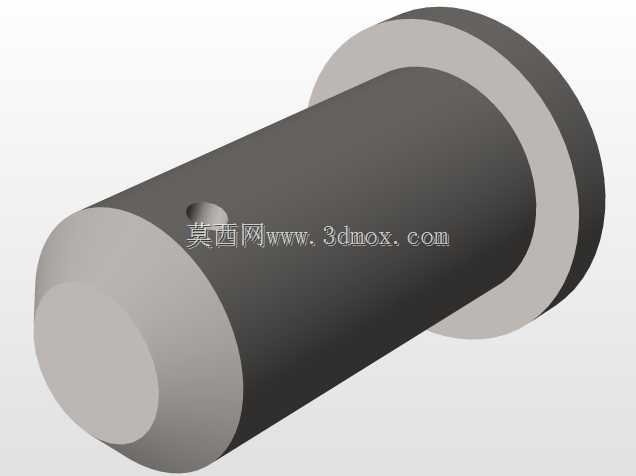

这类壁挂式滑轮常被用在小型起重导向、轻型物料平移走线、养殖舍卷帘牵引、家用小型吊机走线、户外遮阳篷传动这类需要固定在垂直壁面提供转向支撑的场景里，区别于带安装架的落地式滑轮，它直接通过安装板贴合墙面或型材立面固定，不需要额外搭建支撑座，在空间局促的安装场景里适配性更强。从结构设计来看，整体采用弯折成型的金属支架作为承载主体，安装板上预留三个等距排布的安装孔，安装时可根据壁面材质选择膨胀螺栓或自攻螺丝固定，三个孔位的排布能抵消滑轮受拉时产生的倾覆力矩，避免长期受力后支架出现歪斜偏移。支架两侧的支撑板通过一体弯折成型，省去了额外焊接拼接的工序，轮轴直接穿接在两侧板的同轴孔位上，轴端采用开口销做轴向限位，这种固定方式拆装方便，后期轮体磨损后只需要拔出开口销就能更换轮体，不需要整体报废整个构件。轮体采用带U型槽的结构，槽宽适配常规直径的钢丝绳、尼龙绳，槽面做了光滑过渡处理，能减少绳索运行时的磨损，轮体和支架之间预留了足够的间隙，不会出现绳索卡入支架缝隙的问题。设计时特意将安装板和轮体的中心距做了合理控制，既保证绳索运行时不会和安装壁面产生摩擦，又不会因为悬臂过长导致支架受力过大出现形变。50mm的轮径属于轻型承载的规格，适合牵引载荷不大的场景，轮体转动的阻力小，绳索转向时不会出现卡顿，整体安装边界清晰，安装板的平面度要求控制在合理范围内，固定后支架不会出现翘曲，轮轴的同轴度在加工时做了公差控制，轮体转动时不会出现偏摆，长期使用也不会出现轮体蹭支架的问题。在做结构选型时，这类滑轮不需要搭配复杂的安装基座，只要固定面有足够的承载强度就能直接安装，相比吊装在顶部的滑轮，它的安装位置更灵活，可根据走线方向固定在墙面任意高度，绳索转向角度可以根据安装位置灵活调整，在轻型牵引场景里能大幅简化安装结构，减少额外的支撑构件投入。
