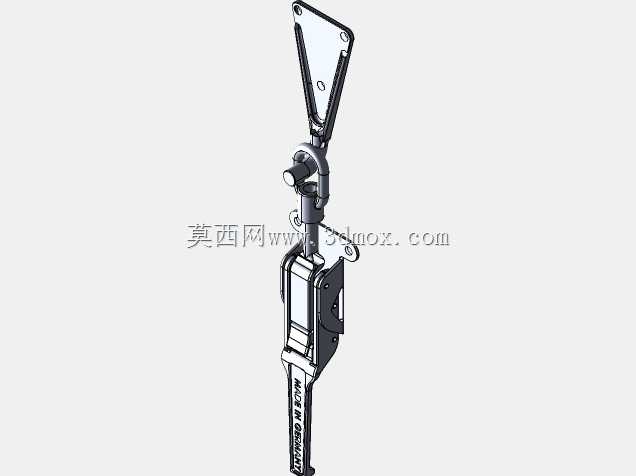

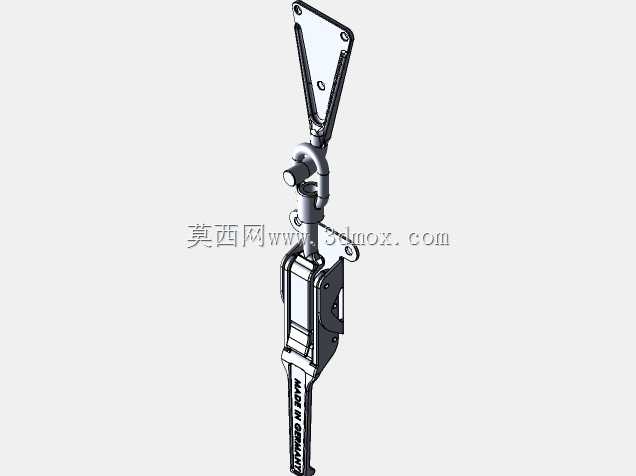

工业级快锁式偏心插销锁具结构

这类偏心插销锁具常应用在需要频繁开合、快速锁止的工业设备舱门、工装夹具侧板、物流周转箱盖、特种车辆舱体等场景，替代传统螺栓紧固结构，大幅降低开合操作的时间成本，在需要频繁维护、快速取放物料的工位上，能有效减少操作人员的动作冗余。从功能特性来看，它依靠偏心凸轮结构实现锁止，扳动操作手柄时，偏心轴带动插销产生直线位移，同时利用偏心结构的过死点特性实现自锁，锁止后不会因为设备运行产生的振动出现松脱，相比普通弹簧插销，它的锁止预紧力更大，能抵消接合面的间隙，避免舱门或盖板在设备运行中产生晃动异响。设计上采用了杠杆式操作手柄，手柄长度经过力矩匹配，操作人员无需借助额外工具，单手握持即可完成解锁与锁止动作，手柄末端做了圆弧收边处理，避免操作时剐蹭手部；锁体主体采用冲压钣金拼焊结构，兼顾结构强度与轻量化，插销部分做了表面硬化处理，长期往复插拔也不会出现磨损变形，锁体上预留的安装孔位采用长圆孔设计，安装时可以微调位置，抵消安装面的加工误差，降低对安装基面的精度要求。外形上整体为长条式竖直布局，操作手柄位于锁体上部，锁止状态下手柄贴合锁体侧面，不会突出过多占用外部空间，安装时需要预留手柄扳动的转动空间，插销的行程匹配常见工业舱门的接合间隙，锁体背部的安装基面做了平面度处理，贴合安装面时不会出现翘曲，插销末端做了导向倒角，对接锁扣时即使存在小幅位置偏差也能顺利导入，不需要操作人员反复对位调整。在实际选型应用中，这类锁具适合用在需要一定锁止力、但不需要高等级密封防护的开合结构上，比如生产线旁的工具柜侧门、设备防护栏的检修门、小型设备的可拆卸维护盖板，安装时只需要在安装面板上开出对应插销穿过的过孔，用紧固件固定锁体，在对应接合面安装匹配的锁扣座即可，不需要复杂的预埋结构，后期维护更换也十分便捷，锁体内部的铰接点都做了防脱设计，长期使用不会出现销轴脱落的问题，偏心凸轮的接触面做了耐磨处理，反复扳动操作也不会出现磨损导致锁止间隙变大的情况。
