2英寸316L不锈钢快装管夹结构设计

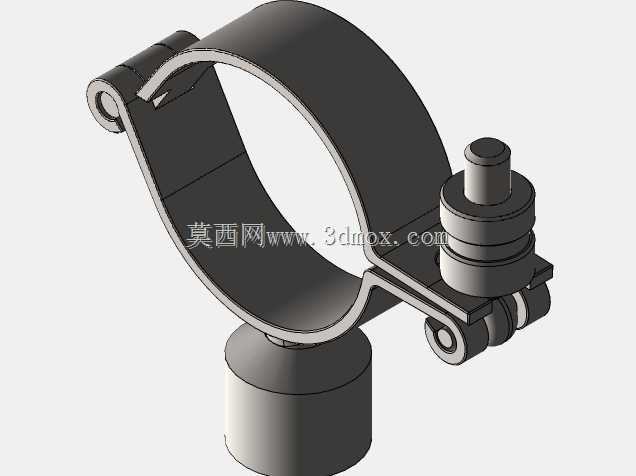

这款管夹适配2英寸公称通径的管路，主体采用316L不锈钢材质加工，在化工流体输送、食品级管路布设、户外给排水管线架设场景中都能见到这类紧固件的身影，尤其适合有弱腐蚀介质、潮湿户外工况的管路固定需求，相比普通碳钢夹件，它的抗锈蚀能力能大幅降低后期运维更换的频次。从结构设计来看，它采用抱箍式开合结构，单侧带快锁压紧机构，不需要完全拆卸螺栓就能完成管路的装拆作业，在需要频繁检修、更换管路段的设备排布场景里，能有效缩减装拆工时。抱箍的圆弧内径严格匹配2英寸管的外径公差，箍带内侧做了细微的防滑纹理处理，锁紧后能避免管路在径向产生窜动，同时不会因为压紧力过大在管壁留下压痕，适配薄壁不锈钢管、PVC管、橡胶软管等多种材质的管路固定。底部带圆柱形安装支座，支座上预留了标准安装孔位，安装时可以先把支座通过螺栓固定在设备机架、墙面支架或者管廊架上，再把管身放入抱箍内锁紧侧边的压紧旋钮，不需要在安装时全程托举沉重的管路，单人就能完成安装作业。侧边的锁紧机构采用偏心压紧结构，扳动锁紧拨杆就能实现快速锁止，拨杆的摆动行程经过反复校核，既保证锁紧后有足够的抱紧力，不会因为管路振动出现松脱，又不会因为行程过大导致装拆困难。设计时特意做了受力仿真验证，箍带的厚度选取兼顾了结构强度和轻量化要求，在满负载承重的情况下，箍带的形变量控制在允许范围内，不会出现抱箍变形导致管路脱落的问题。安装边界上，支座的中心高度、安装孔的孔距都适配常规的管路支架安装标准，不需要额外做转接件就能直接替换同规格的传统管夹，在旧设备管路改造项目里能直接适配原有安装位，降低改造成本。抱箍开合侧的间隙设计也考虑了不同管材的外径公差波动，即使管材外径在允许公差范围内有小幅偏差，也能通过锁紧机构的调节量实现可靠抱紧，不会出现卡滞或者锁不紧的情况。
