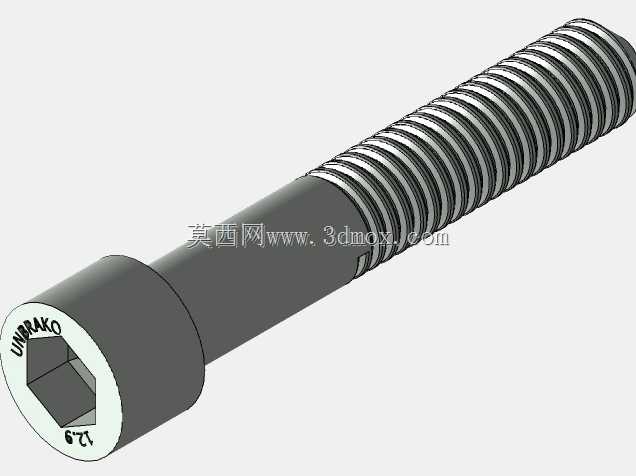

半牙内六角圆柱头M12规格紧固螺钉

在非标自动化机架搭建、机床防护板装配、液压阀块集成安装这类对连接强度与装配空间有双重要求的场景里，内六角圆柱头螺钉的选用频率远高于外六角类紧固件，本次呈现的M12规格半牙内六角螺钉，就是针对中等载荷连接场景设计的常用紧固元件。从实际装配边界来看，该螺钉公称直径12mm，螺杆总长70mm，其中螺纹段长度覆盖螺杆末端约三分之二区间，靠近头部的光杆段直径略小于螺纹大径，装配时光杆段可穿过被连接件的光孔，避免螺纹牙型与孔壁刮擦损伤被连接件表面，同时光杆段的配合能提升连接的同轴度，减少受载时的偏载力矩。头部采用标准内六角驱动形式，相比十字槽、一字槽的驱动结构，内六角的受力接触面积更大，施加拧紧力矩时不易出现滑牙问题，配套的内六角扳手可以伸入沉孔内完成拧紧作业，允许将螺钉头部完全埋入被连接件的沉孔中，不会在设备外表面形成凸起，既可以降低设备运行时的磕碰风险，也能让设备外表面更整洁，在食品加工设备、洁净车间输送线这类对外表面平整度有要求的场景中，这类沉头安装的螺钉优势十分明显。从设计逻辑上看，螺钉头部顶面标注的性能等级标识，对应其热处理后的力学性能，能够满足8.8级以上强度要求的连接场景，螺杆末端的倒角处理可以让螺钉顺利旋入螺纹孔，避免首牙螺纹错扣导致的螺纹损伤，螺纹牙型采用普通公制粗牙设计，螺距适配常规M12螺纹孔的加工参数，现场装配时不需要定制特殊规格的丝锥，普通机用、手用丝锥都能完成配套螺纹孔的加工。实际选型时需要注意，该螺钉的光杆段长度决定了被连接件的总叠厚不能超过光杆段长度，否则螺纹段会提前进入被连接件光孔，无法实现夹紧作用，同时沉孔的加工深度需要大于螺钉头部的圆柱高度，保证头部完全沉入后不会突出安装面，内六角驱动孔的深度适配标准长度的内六角扳手，即使沉孔深度略深，也能通过加长球头内六角扳手完成拧紧作业，在狭窄的装配空间内也能顺利操作。这类螺钉的应用覆盖了从通用设备组装到专用工装夹具制作的多个场景，比如焊接工装的定位板固定、减速机端盖的连接、线性导轨的安装固定都能用到该规格的螺钉，建模时还原了螺纹的完整牙型、头部的内六角驱动结构以及顶面的标识细节，能够直接用于装配干涉检查、装配工艺模拟以及设备BOM表的统计导出，不需要二次修整模型细节。
